什么是PCB沉头孔?

钻孔是电路板制造中一项常见但关键的工序,本文将介绍其中一种常见的孔类型:PCB沉头孔,并解释它在不同应用中的作用。

PCB沉头孔

沉头孔的定义

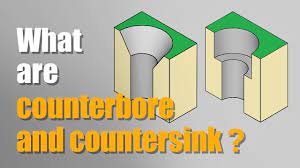

沉头孔Countersink/Counterbore Hole:又称埋头孔,阶梯孔,漏斗孔或喇叭孔。

沉头孔是一种通过平头钻针或锣刀在板子上钻孔,但不能完全贯穿板子的孔。

这意味着最外部或最大孔径处的孔壁与最小孔径处的孔壁之间的过渡部分与PCB表面平行,而连接两个不同尺寸孔部分是平面的,而不是斜面。

沉头孔的作用

沉头孔具有多种应用,其中一些包括:

一致的紧固件头部间隙:确保紧固件头与PCB表面上的焊盘或走线之间保持一致的间隙。

齐平紧固件头:使用平头螺钉时,沉孔深度使紧固件头与PCB表面齐平。

光滑的表面光洁度:提供连续的表面,适合EMI屏蔽、垫圈和外壳。

无组件干扰:在组件和紧固件头之间提供足够的间隙,便于组件放置。

一致的板级支持:沉孔边缘为紧固件周围的PCB表面提供一致的边缘支撑。

提高可制造性:简化组装过程,允许一定的定位公差。

沉头孔的特点

一般情况下,沉头孔是镀铜的插件孔。由于元件脚的特殊设计,一旦插入孔内,它们会因其自身结构的张力而牢固连接。

这种设计有助于减少因焊接这些元件而引起的波峰焊接,同时也使更换零件变得更容易。然而,频繁的更换可能会影响孔的可靠性。

需要注意的是,用于沉头孔的元件脚通常具有膨胀功能,而不是螺纹功能。

有些情况下,在其他元件进行焊接时,可能需要再次焊接沉头孔,而有些情况下则不需要。

在沉头孔的设计和制造中遵循以下4个标准

精确控制:对沉孔深度、孔径和表面直径进行精确控制,确保紧固件与PCB的完美配合。

质量检查:在每个生产阶段进行严格的质量检查,确保孔的尺寸和形状符合设计要求。

材料兼容性:确保沉头孔设计与使用的紧固件材料兼容,提供最佳的固定效果。

客户定制:根据客户需求提供定制服务,包括特殊尺寸和形状的沉头孔设计。


常见问题解答

沉头孔和通孔有什么区别?

沉头孔是不能完全贯穿板子的孔,而通孔是可以完全穿透的孔。

沉头孔和通孔分别有哪些应用?

沉头孔常用于要求连接后表面平滑的地方,通孔则用于需要物质流动或连接的应用。

沉头孔和埋头孔有什么区别?

沉头孔是将紧固件的头部完全沉入零件的阶梯孔,而埋头孔是将紧固件的头部不完全沉入零件的阶梯孔。
