铝基 / 铜基 · 材料与结构随项目评审
6 OZ
最大铜厚
3.0 mm
最大板厚
1.0–3.0 W/m·K
介质层导热档位
以上为原有加工能力范围，极限参数不能默认同时实现，具体组合以工程评审为准。
01 / 材料选型
铝基还是铜基，从热需求出发
先确认热源位置、允许温升与整机散热条件，再比较材料、重量和加工成本。
AL / 铝基板
兼顾散热、重量与成本

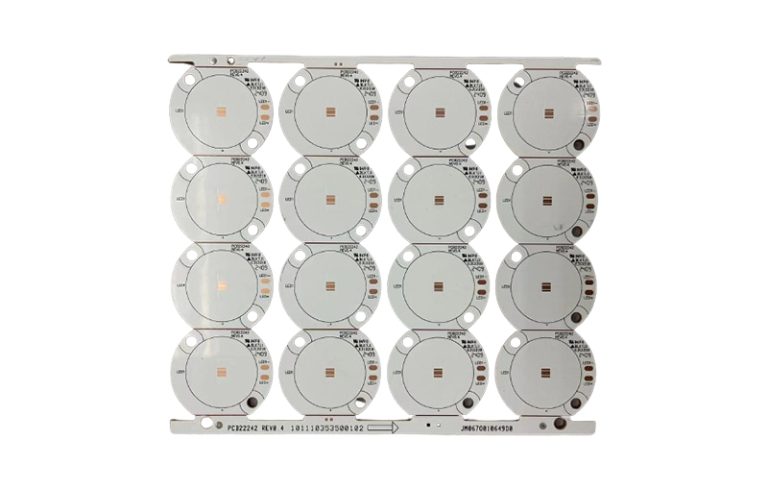

适合 LED 灯板、车灯和一般电源等需要大面积散热的项目。
轻量化需求更友好；成型方式可结合外形与数量选择。
关注介质层厚度、导热性能、绝缘耐压及安装接触面。
CU / 铜基板
面向更集中的热负荷
当局部热量集中、热扩散要求较高时，可进一步评估铜基方案。
重量与材料成本通常更高，需同步评估整机结构及加工方式。
铜基层的优势不能替代介质层、界面材料与散热器的整体设计。
02 / 热设计
导热系数之外，还要看完整热路径
金属基板由线路铜层、绝缘介质层和金属基层构成。热量经过板材与安装界面，最终传递到外壳或散热器。
1.0 / 1.5 / 2.0 / 3.0 W/m·K 指介质层的标称导热档位，不代表整块 PCB 的散热能力。介质厚度、热源面积、界面接触和外部散热条件都影响结果。
不能只凭导热系数判断适用功率。绝缘耐压、温度要求和可靠性条件应与热设计一起核对。
01
线路铜层
承载电流，并将器件热量向周围扩散
02
绝缘介质层
同时承担导热与电气绝缘
03
铝 / 铜基层
扩散热量，连接整机散热结构
04
界面材料与散热器
决定后续热量能否有效释放
04 / 应用方向
从应用场景，找到评审重点
01
LED 照明与车灯
关注灯珠热量传导、绝缘耐压、白色阻焊要求及安装平整度。
02
开关电源与 DC-DC
结合功率器件布局，核对铜厚、载流路径、绝缘间距与散热接触面。
03
汽车电子
根据具体部件评估温度循环、振动、装配公差与使用环境。
04
电机驱动与储能
同时评估大电流走线、爬电距离、耐压和局部热点。
05
功率电子模块
根据器件封装与热流分布选择结构，避免仅凭器件类型指定基材。
06
特殊散热结构
涉及复合叠层、特殊孔结构或高频信号时，先做材料与工艺评审。
05 / 询价准备
资料准备充分，评审更有效
STEP 01
制造文件
Gerber、钻孔与外形文件，注明层叠、铜厚、板厚、表面处理和数量。
STEP 02
热与电气要求
器件功耗、允许温度、绝缘耐压，以及散热器、风道或外壳接触条件。
STEP 03
装配与交付要求
安装孔、公差、阻焊颜色、检验要求和期望交期；如需贴装，另附 BOM 与坐标文件。
06 / 常见问题
金属基板，您可能还想了解
铝基板可以做双面或多层吗？
常见结构为单面线路铝基板。双面线路或 FR4 与金属基复合结构需要结合层叠、层间连接和绝缘要求评估，不能直接套用普通 FR4 多层板工艺。
金属基板能做导通过孔吗？
涉及电气连接的孔必须避免与金属基层意外导通。是否可实现、如何绝缘及对应公差，需要结合孔结构和叠层单独评审。
导热系数越高，散热就一定越好吗？
不一定。导热系数只是材料指标之一，介质厚度、热源面积、界面材料和外部散热条件同样影响热阻。选型还需满足绝缘耐压与可靠性要求。
什么时候需要考虑铜基板？
当局部热负荷集中、热扩散要求较高时，可将铜基列入候选方案。是否值得采用，应结合热分析、重量、成本与实际加工条件决定。
金属基板可以替代散热器吗？
不能默认替代。金属基层有助于扩散热量，但整机仍需建立有效的散热路径，是否需要外部散热器应通过热设计与实测确认。
打样和批量交期如何确认？
交期取决于材料库存、结构复杂度、表面处理和数量。提交完整制造资料与期望日期后，由深圳敬鹏电子确认可执行的排期。
