01 / 使用条件
可弯曲，不等于可以无限次弯折
装配成形后，位置相对固定
静态弯折
重点确认安装空间、弯折角度、半径和装配次数，避免在安装时形成折痕或局部过载。
设备运行中，发生重复运动
动态弯折
需要提供运动轨迹、弯折频率、目标寿命及环境条件，结合叠层、铜箔和样件测试评估。
弯折半径和寿命不能仅凭板厚或层数承诺。请提供实际柔性区叠层与运动条件，最终通过相应测试验证。
02 / 制造能力
明确柔性区与局部结构，再确认参数
- 层数
- 1–6 层，按具体叠层与弯折需求评审
- 基材
- 聚酰亚胺（PI）、聚酯（PET）；材料与装配温度分别确认
- 板厚参考
- 原有范围 0.05–0.8 mm，需注明是否包含胶层、覆盖膜与补强
- 线宽 / 线距
- 原有最小参考 0.05 / 0.05 mm，结合铜厚与图形评审
- 钻孔
- 原有最小钻孔参考 0.1 mm，成品孔、公差及孔型另行确认
- 表面处理
- OSP、沉金、沉锡、沉银，按焊接或接触要求选择
- 外形与尺寸
- 按单板、拼板及加工方式评估；大尺寸需求请提供完整板框
- 局部结构
- 覆盖膜开窗、补强、连接器区域与弯折区域需在图纸中标明
上述参数为原有能力参考，各项极限值不能默认同时实现。柔性区厚度、补强后厚度和刚性区域厚度应分别标注。
03 / 设计评审
把弯折、连接和装配一起考虑
01
材料与铜箔
明确基膜、铜厚、胶层及覆盖膜结构；按使用条件选择材料，不能只用“PI”描述完整叠层。
02
弯折区域
在图纸上标明弯折方向、半径和禁布区域。焊盘、过孔及厚度突变与弯折区的关系需专项评审。
03
补强与连接器
确认补强材质、位置、胶层和总厚度，使插接区域与连接器规格及装配方式匹配。
04
外形与过渡
评估边缘、开槽和结构过渡位置，避免局部应力集中；具体外形与公差随图确认。
05
电气与热设计
结合电流、铜厚、线路尺寸及允许温升评估；高速线路还需明确叠层和阻抗要求。
06
检验与寿命验证
生产前约定电测、尺寸、外观及弯折试验要求。裸板电测合格不能替代实际运动寿命测试。
04 / 产品展示
从结构实例，沟通您的需求

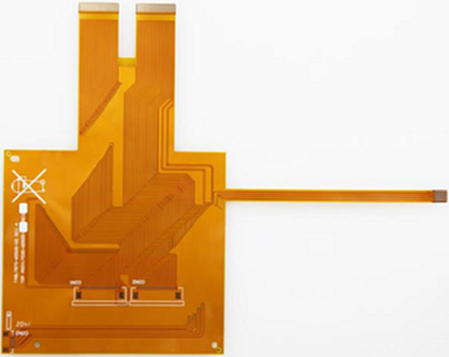

六层 FPC 软板
多层结构需结合柔性区叠层、层间连接与实际弯折方式评估。

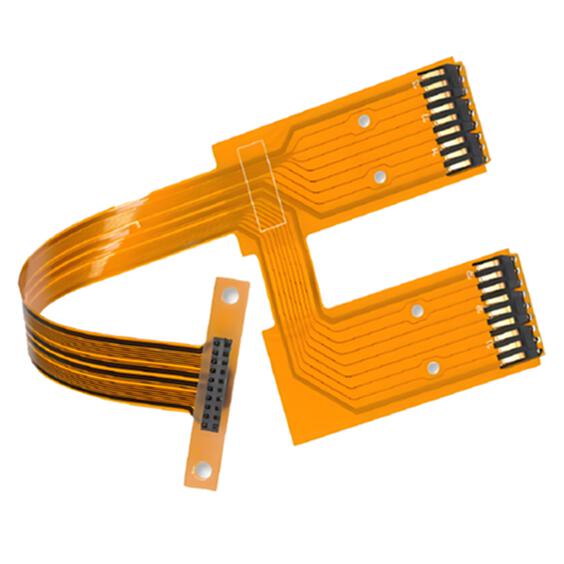

新能源锂电池 FPC
结合采样或连接用途，确认电流路径、绝缘、焊接和装配位置。
大尺寸厚铜双面软板
大尺寸与厚铜组合需重点评估外形、铜厚、局部结构及弯折条件。

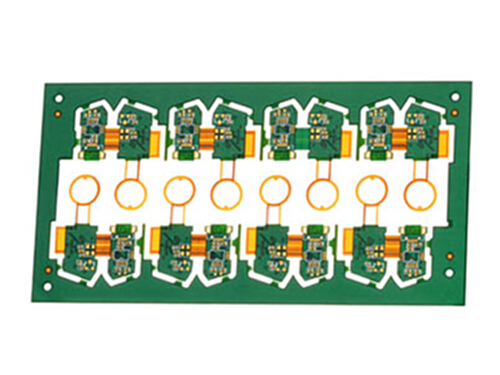

蓝牙耳机 FPC 软板
紧凑空间内的连接与装配，需分别标明柔性区和局部补强区。
图片用于展示产品类型；具体层数、厚度、表面处理和尺寸以确认后的制造图纸为准。
05 / 询价资料
除了 Gerber，还需要这些结构信息
01
制造资料
Gerber、钻孔、板框和叠层；注明材料、铜厚、覆盖膜、表面处理及数量。
02
机械与装配
弯折区、方向、半径、补强位置和总厚度；如涉及插接，提供连接器型号或配合尺寸。
03
使用与验收
静态或动态使用、运动次数、温度环境、验收项目与期望日期；贴装需求另附 BOM 和坐标。
06 / 常见问题
FPC 选型与制造问答
FPC 与软硬结合板有什么区别？
FPC 以柔性电路结构为主，可按装配需要设置局部补强；软硬结合板将刚性与柔性电路区域结合在同一结构中。单纯增加补强板不等同于软硬结合电路。
多层 FPC 都适合反复运动吗？
不能这样判断。动态弯折需综合评估叠层、铜箔、厚度、半径与运动方式，并验证目标寿命，不能仅凭层数确定。
PI 与 PET 可以直接替代吗？
不能默认替代。两者材料和加工适配不同，应结合焊接温度、使用环境、尺寸稳定性及连接方式确认。
FPC 厚度应如何标注？
建议分别标注柔性区叠层总厚度、覆盖膜与胶层结构，以及补强区域的最终厚度。连接器配合尺寸也应单独说明。
覆盖膜和普通阻焊可以直接互换吗？
不应默认互换。需结合材料、开窗、弯折及装配要求选择保护结构，并确认相应工艺。
能否给出统一的弯折次数保证？
不能脱离条件给出。需要约定弯折半径、角度、频率、环境、夹具和失效判据，再通过样件测试评估。
打样报价和交期怎么确认？
提交完整制造与结构资料后，根据材料、层数、补强、外形成型、数量及检验要求评审，确认价格和可执行排期。
