01 / 结构选择
软硬结合、FPC 补强还是连接器方案?
先比较空间、连接方式、可维修性与整体成本,再决定结构。软硬结合板不是所有项目的默认最优方案。
01

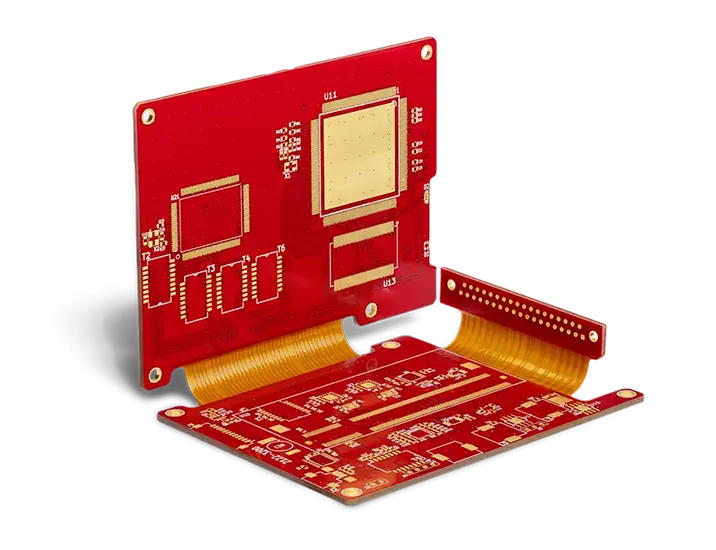

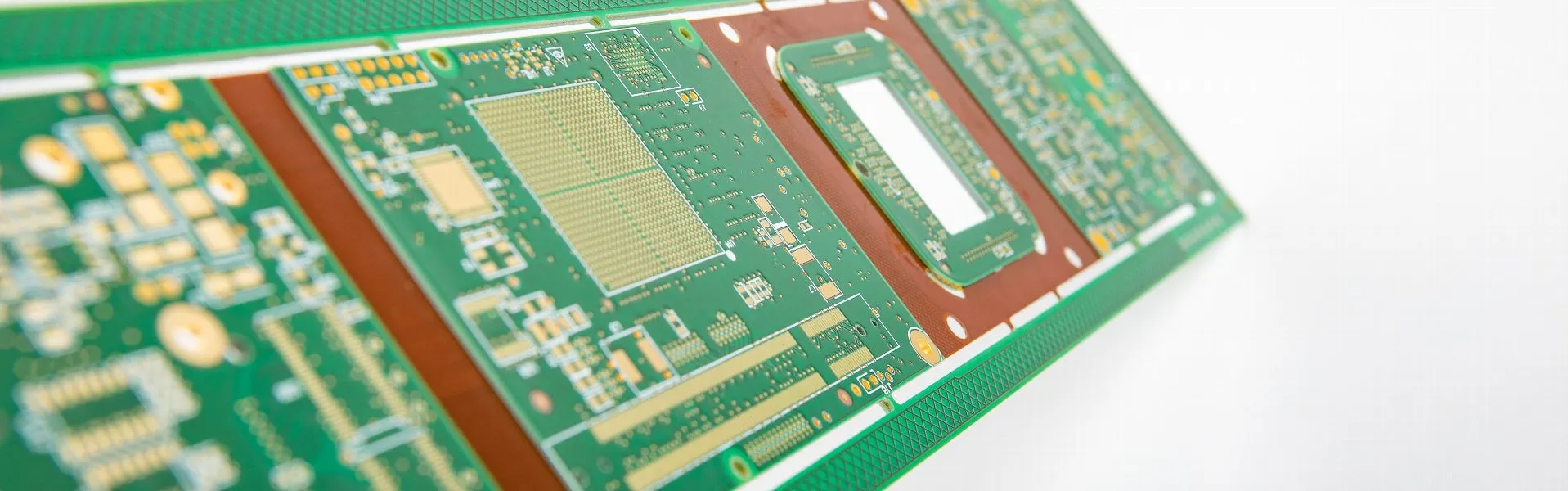

软硬结合板
刚性和柔性电路区域形成整体互连结构,适合需要多个安装平面、受限空间连接的设计;叠层与制造复杂度需提前评估。
02
FPC 加局部补强
补强主要用于提高局部机械支撑或满足插接厚度,不能仅因增加硬质补强就称为软硬结合电路。
03
硬板 + 连接器 / 排线
便于模块拆装和更换,但需预留连接器、线束及装配空间;可与整体软硬结合方案比较系统成本。
02 / 适用条件
从装配需求,判断方案价值

刚性区域与柔性连接区域需分别定义制造要求。
空间与重量受限
需要将电路分布到不同平面,或评估减少线束、连接器的可能性。
多处电路互连
希望将分散硬板间的部分连接整合到板级结构中,减少独立连接部件。
装配一致性
需要控制折弯位置、安装方向与相对尺寸,减少装配偏差。
系统成本评估
把板费、连接器、组装、测试与维修成本一起比较,不能只凭板材种类判断更省钱。
03 / 加工规格
规格确认,需要分清刚性区与柔性区
- 层数
- 原有范围 4–16 层;各区域层数与贯通关系随叠层图确认
- 材料体系
- FR-4、聚酰亚胺与相应粘结材料;铜箔可按 RA / HTE 等要求评审
- 柔性区厚度
- 原有参考 0.05–0.8 mm,需明确铜层、胶层及覆盖层的计入方式
- 线宽 / 线距
- 原有最小参考 0.075 / 0.075 mm,结合铜厚、材料和图形评审
- 钻孔
- 原有最小钻孔参考 0.1 mm,孔型、成品孔及公差另行确认
- 表面处理
- OSP、沉金、沉锡、沉银,按装配与接触要求选择
- 混合材料结构
- 射频、高速或特殊材料混压需单独确认兼容性与加工条件
- 尺寸与弯折
- 提供展开板框、刚挠分界及成形图,大尺寸与动态弯折按项目评审
以上为原有加工范围参考,各项极限参数不能默认同时实现。刚性区板厚、柔性区厚度和局部补强厚度应分别标注。
04 / 工程评审
六个要点,放到投产前确认
01
展开图与装配图
同时提供平面外形和装配后空间关系,标注弯折位置、方向、半径及刚性区域间距。
02
刚挠过渡区
核对分界、覆盖层和连接结构,评估焊盘、过孔及厚度突变与弯折区域的关系。
03
静态或动态弯折
安装后固定与反复运动需要不同评审。动态需求应写明运动轨迹、频率、次数和环境。
04
材料与层叠
明确各区域材料、铜厚、胶层、覆盖膜及孔连接方式,特殊混压先确认工艺。
05
器件与装配工艺
检查器件、连接器、局部补强和治具需求,避免折弯后干涉或装配时损伤柔性区。
06
验收与可靠性
约定电测、阻抗、外观尺寸及必要的弯折、热循环或振动测试,明确条件与判定标准。
不要将柔性区域直接折出锐利折痕。弯折角度、半径与寿命需结合完整结构评估,并通过约定测试验证。
05 / 询价资料
图纸与使用条件,一起交给工程团队

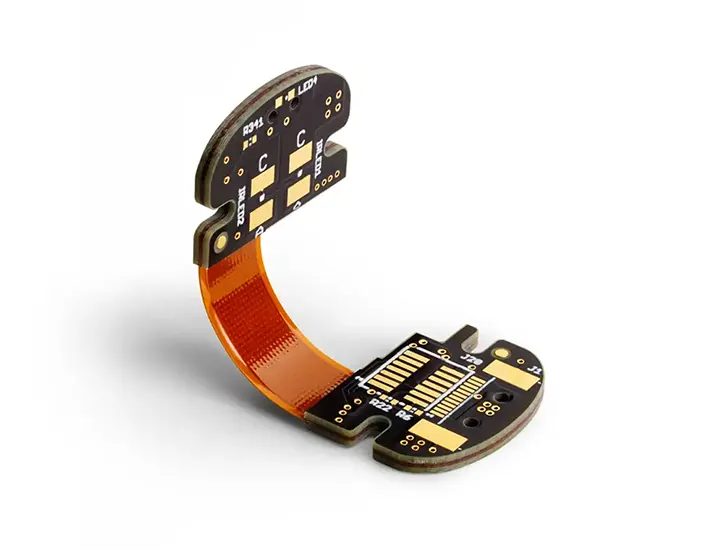

产品图片展示结构类型,不代表统一的弯折能力或寿命。
制造文件
Gerber、钻孔、外形与分区域叠层;注明材料、铜厚、表面处理、数量和版本。
结构与运动
刚挠分界、覆盖膜、局部补强及装配图;注明静态成形或动态运动条件。
交付与验证
期望日期、检验报告及验收标准;如需贴装,附 BOM、坐标与装配说明。
06 / 常见问题
关于结构、成本与弯折
软硬结合板与 FPC 加补强有什么区别?
补强主要承担局部机械支撑;软硬结合板则把刚性与柔性电路区域整合在同一互连结构中。应根据叠层和电气连接方式判断,而不是只看外观。
软硬结合板都能连续弯折吗?
不能。许多结构仅用于安装时成形。动态弯折需针对铜箔、叠层、半径和运动条件设计,并验证目标寿命。
可以给出统一的最小弯折半径吗?
不能脱离结构给出。需结合柔性区厚度、铜层分布、材料、弯折方向和使用次数评估,最终以约定条件下的验证结果为准。
减少连接器就一定更可靠吗?
减少部分连接点可能有利于系统设计,但可靠性仍取决于材料、刚挠过渡、装配、应力和使用环境,需要对应的验证。
软硬结合板一定能降低成本吗?
不一定。制造成本可能更高,应结合连接器、组装、测试、返修及订单数量核算总成本,再与替代方案比较。
报价前必须有完整三维模型吗?
不一定,但应提供足以表达结构的装配图、弯折方向、半径和关键尺寸。复杂三维结构提供模型有助于减少歧义。
打样通过后如何转入量产?
先确认最终文件版本、材料、叠层、装配与验收要求;发生结构或工艺变化时,评估是否需要重新验证。数量及交付安排另行核价。
