先区分馈线、天线与射频前端
通信设备内的 PCB 功能不同，关注的几何与制造参数也不同。
天线与馈电网络
相位一致性、馈线几何和天线区域的介质环境是核心输入。外壳、安装结构与覆盖层也会改变实际条件，制造文件应清楚区分天线区与普通线路区。
滤波、耦合与匹配结构
关键间距、线宽、铜厚和蚀刻形貌会影响结构响应；需提供重点控制区域和设计容差，不能只给整板通用线宽要求。
功率放大与射频前端
同时考虑射频损耗与器件热量如何导出，连接器、接地过孔和散热安装面需共同评审。铜厚与热设计变化也可能改变原有传输线几何。
无线接入与通信控制
射频、时钟、数字控制和电源在同板时，先识别耦合路径与参考平面；将射频区域的特殊要求明确圈定，其他区域按对应电气功能设计。

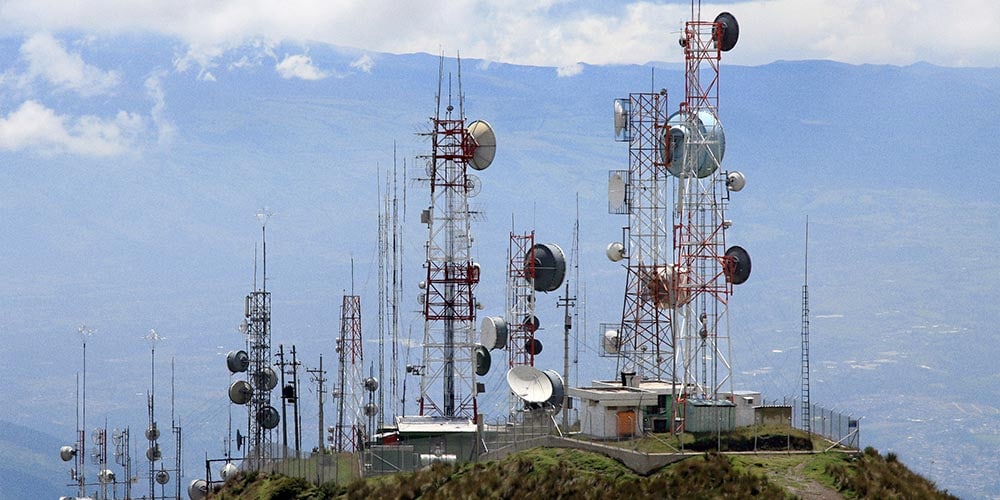

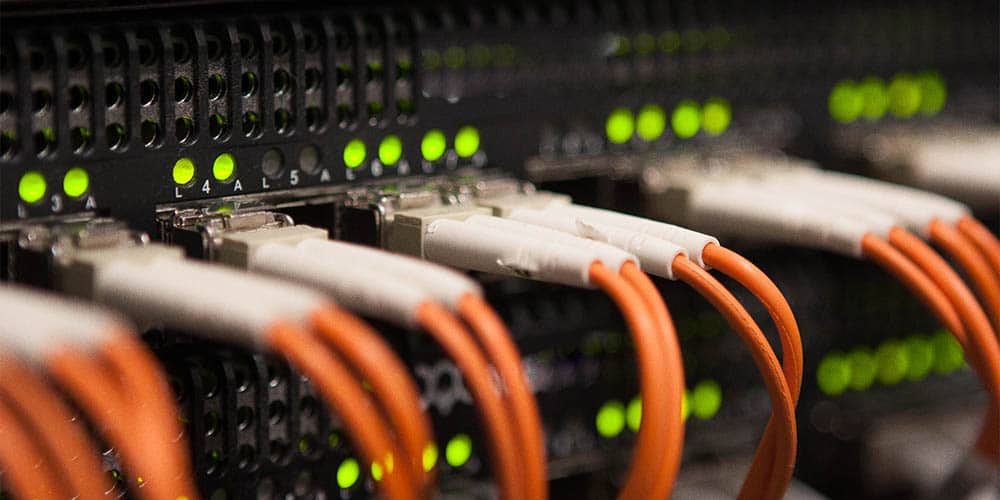

应用与制造相关图片，仅用于场景说明。
损耗预算里，材料只占一部分
建立同一频率、长度、结构和测量方法下的比较，避免直接拼接不同数据表的数值。
介质：比较方法与频率条件
Dk 影响传输结构的电气长度和阻抗，Df 与介质损耗有关。应核对数据来源、频率和测试方法，设计模型需与选定材料和结构相匹配。
导体：铜箔与成品几何
铜箔粗糙度、铜厚及蚀刻后的线形都会影响高频表现。指定铜箔时还要核对可加工性和粘结要求，不能只以一个粗糙度标签判断整板性能。
过渡：连接器和换层区域
连接器焊盘、过孔与回流连接会形成局部不连续。应将过渡结构纳入模型或验证，而不是把所有插入损耗都归因于基材。
覆盖与表面：保持设计和实物一致
阻焊、表面处理、屏蔽及附近结构会改变传输环境。标注哪些区域覆盖、哪些区域避让，并把改动反馈给设计方确认。
工程示例：两条等长馈线，为何仍可能相位不同
本例用于说明评审方法，不代表具体天线产品的性能数据。
等长不等于相同电气长度
两条线若使用不同参考平面、局部覆盖或过渡结构，即使 CAD 长度相同，也可能具有不同的传播条件。先检查完整路径，而不是直接追加蛇形线补偿。
先保持比较条件一致
核对层位、介质厚度、线宽、接地和连接器；在同一参考面与频率范围比较结果。必要时设计专用测试结构，把长线部分与连接过渡的影响分开。
修改要回到制造文件
若调整介质、铜箔或覆盖区，重新确认阻抗和关键尺寸，并保留批准版本。未经设计确认的材料替代可能使原有电气模型失效。
射频验证，先定义参考面再谈结果
样板测试应明确包括哪些结构，否则不同报告中的数据没有直接可比性。
01
01｜冻结测试对象
定义频率范围、端口、线长和传输结构，标出测试连接器或探针位置。确认是比较材料试片、裸板结构，还是装配后的完整通道。
02
02｜对齐测量方法
如采用网络分析测量，约定校准、参考面与是否去嵌入；阻抗测试和射频 S 参数测试不是相同证据，不能混用验收结论。
03
03｜关联实物与报告
保留样板编号、叠层、材料批次和关键尺寸记录。对异常先分离仪器、夹具、连接和板结构影响，再确定需要修改的工艺参数。
围绕射频结构选择材料与加工路线
结合下列板型与工艺入口，进一步核对具体结构、图纸和验收要求。
射频图纸应附一张专门的控制清单
让制造工程师知道哪里需要重点控制，也让测试工程师知道如何比较样板。
材料和层结构
完整牌号、芯板/粘结层、介质厚度、铜箔类型、成品铜厚及混压要求。
关键几何
射频网络标识、线宽间距、参考平面、孔结构、覆盖与表面处理范围，以及连接器安装基准。
验收边界
测试结构、频率范围、参考面、目标与容差；是否需要尺寸报告、阻抗或其他约定的测量记录。
通信电子 PCB：具体问题解答
同一 Rogers 品牌的板材能直接互换吗？
需要比较具体牌号、介质厚度、铜箔、粘结体系和电气模型。品牌相同并不代表传输结构或加工条件等效。
阻抗测试合格就说明射频损耗合格吗？
不能。阻抗描述与损耗相关的不同特征，射频验收还需依照项目要求定义频率、结构及测量方法。
射频线是否应该全部去掉阻焊？
要与设计模型、保护和装配要求一致。明确指定区域后执行，不应把局部优化方法推广到整板。
参考资料用于理解相关技术原则，具体参数与适用条件以项目文件和对应器件、材料资料为准。
