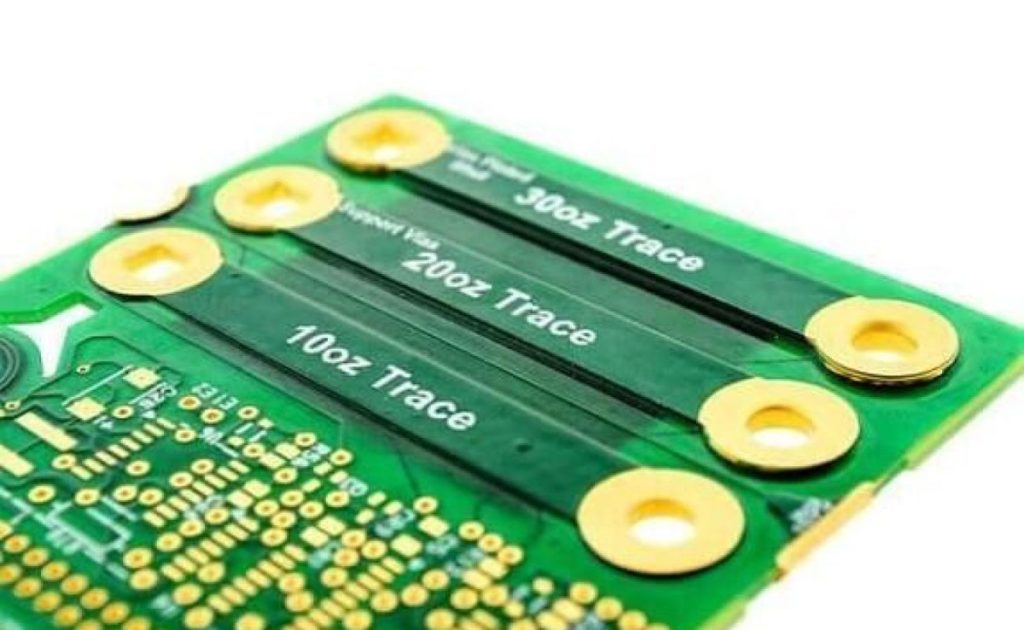

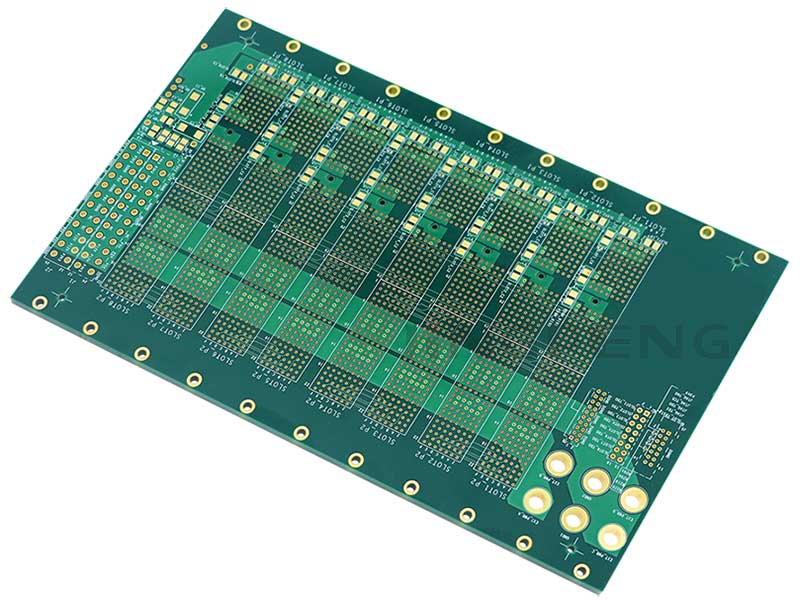

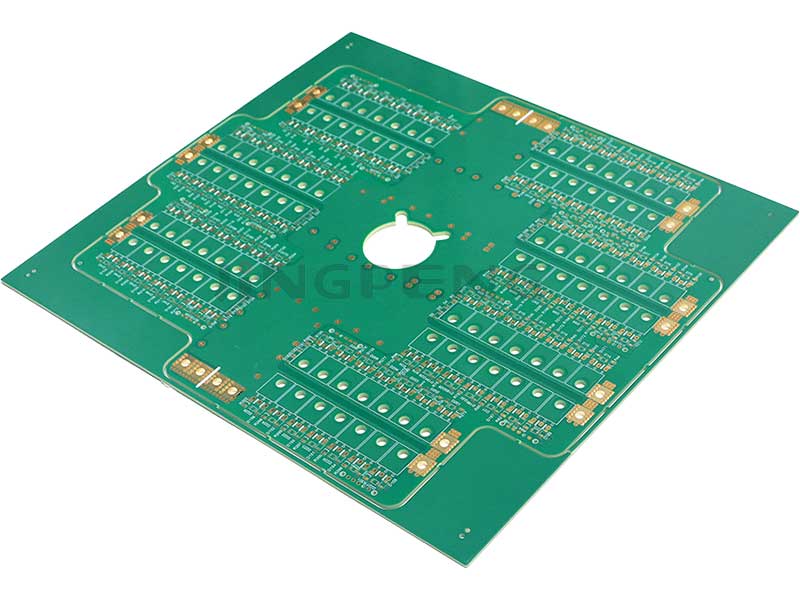

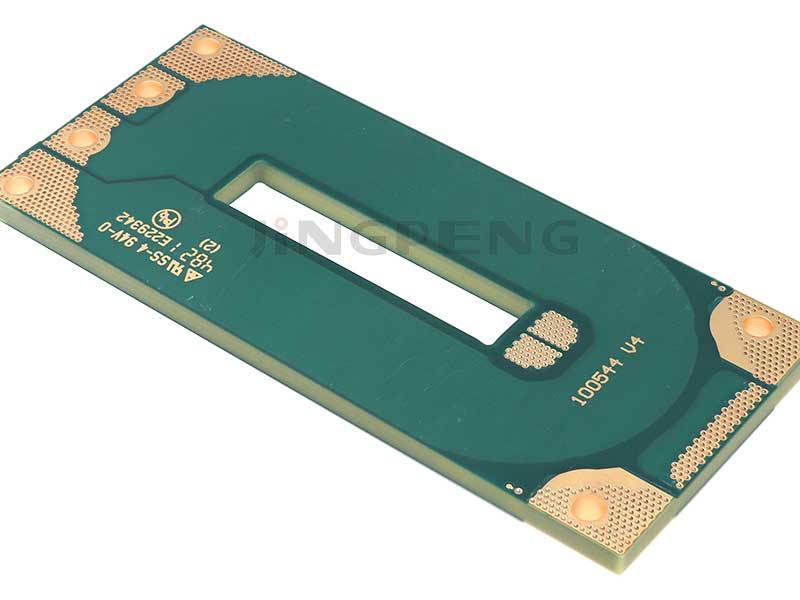

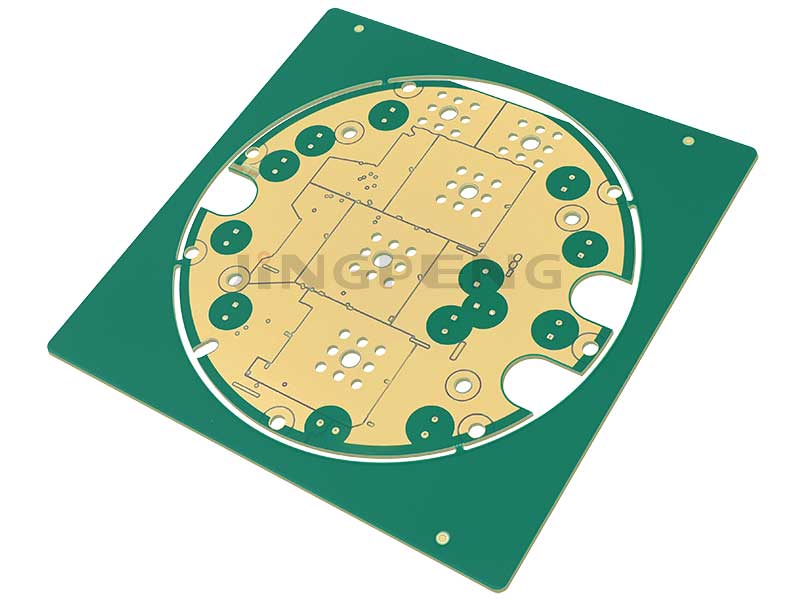

厚铜PCB
厚铜PCB是指铜箔厚度大于3盎司（3oz）的印刷电路板，这种特殊的PCB设计可以满足大电流、大功率的需求。
厚铜PCB的4个优点
厚铜 PCB 在许多需要高可靠性、长寿命、高电流或电压、高导热性或极端环境的应用领域中表现更好，因为其铜厚更坚固。
更大电流和更高电压
厚铜PCB的铜厚越大，可见其能承受的电流越大，电压也越高。例如，一些高电流设备或电动卡车使用的电源PCB需要运行巨大的电流，铜线用普通厚度就可能烧坏，因此PCB中厚铜是必须的。特别是卡车或工业设备中的电源模块，可能需要10oz或更多的铜。
具有更高的可靠性
普通PCB使用的铜厚度约为0.5oz至1oz（也有17.5um至35um），这仍然非常薄。 PCB厚铜厚度通常超过2oz（70um），具有更高的载流能力和更好的耐热性。 此外，厚铜PCB中的铜线和PTH孔的机械强度更高。 因此对于一些需要非常高可靠性的产品，例如用于车辆和医疗要求的电子模块，应使用厚铜PCB电路板。 以避免在特殊使用环境中出现铜连接故障。
更耐热、耐寒、耐腐蚀
此外，厚铜PCB板比传统PCB更耐热、耐寒、耐腐蚀，因此可以应用于工业级以上的高端行业、军事和航空航天级，这些行业可以在极高湿度或冷热环境中使用。
具有更长的生命周期
综合这些优点，厚铜PCB产品的使用寿命大大延长，从而提高了最终产品的使用寿命。
厚铜PCB的3个缺点
任何事物都有其优缺点，厚铜PCB也不例外，接下来就来分析一下厚铜PCB的缺点。
成本相对较高
用铜量越多，厚铜PCB的成本就越高，尤其是4oz（140um）以上的PCB厚铜量就更加昂贵，因为需要用到的铜量越多，基材的生产时间也越长。另外，PCB厚铜量对于厚铜PCB厂家来说生产难度也更大，这也会导致超厚铜PCB的成本上升。
工艺制造困难
来说，铜厚度越厚，蚀刻难度越大。另一个主要困难是压合：因为蚀刻后走线之间的间隙太大，压合时需要太多树脂，如果间隙没有被树脂适当填充，PCB组装后可能会出现分层问题，这是一种无法忍受的功能故障。此外，对于厚铜PCB来说，阻焊印刷也更具挑战性。
不能高密度走线
对于厚铜PCB，铜线宽度和间距应大于6 mil，否则蚀刻难度较大。但厚铜PCB中，铜线宽度小于4 mil的PCB也不少。所以厚铜PCB并不适合高密度铜线的PCB。这意味着厚铜PCB电路板通常用于电源模块，而不是信号模块。
厚铜PCB制程能力
所有参数符合IPC标准，如有特殊规格需提前确认，厚铜PCB参数可根据您的要求调整
| 类别 | 技术参数 | 规格范围 |
| 成品铜厚 | 标准厚度 | 3盎司至20盎司（105微米至700微米） |
| 内层 | 1盎司至12盎司（35微米至420微米） | |
| 外层 | 3盎司至20盎司（105微米至700微米） | |
| 主板参数 | 材料类型 | FR-4，高 Tg 材料（ Tg 150-180℃ ） |
| 板厚 | 0.4mm-5.0mm | |
| 层数 | 1-16图层 | |
| 表面处理 | 喷锡(无铅)、沉金、OSP、沉金、浸锡 | |
| 设计参数 | 最小线宽 | 3盎司：8 mil 、6盎司：12 mil 、10盎司：16 mil |
| 最小线距 | 3盎司：8 mil 、6盎司：12 mil 、10盎司：16 mil | |
| 最小孔径 | 0.3 mm（成品孔） | |
| 电路板尺寸 | 最大650mm×550mm | |
| 电气特性 | 耐电压 | ≥3000V |
| 绝缘电阻 | ≥10^4MΩ | |
| 最大电流密度 | 35安/平方毫米 | |
| 可靠性指标 | 耐焊接热性 | 288℃, 10秒 |
| 剥离强度 | ≥1.4N/mm | |
| 耐温性 | -65℃〜+ 125℃ | |
| 阻抗控制 | ±10％ | |
| 板面平整度 | ≤0.7％ |
厚铜PCB市场应用
厚铜PCB的常见用途包括手机、微波、航空航天、卫星通信、网络基站、混合集成电路、电源大功率电路等高科技领域，以及各种家电、医疗等电子设备。
有效散热能力
高电流处理能力
可靠的配电
增强的安全功能
稳定的功率输出
优秀的散热
重型性能
高电源转换效率
热稳定性
耐候设计
高可靠性配电
防辐射设计
热循环耐受性
功率放大模块
热管理系统
随时为您提供报价服务
为了更好地了解我们的产品和服务，我们期待与您建立联系，解决您的任何需求，共同创造美好的合作机会！
常见问题
2OZ PCB 是厚铜印刷电路板吗？
敬鹏电子认为0.5oz、1oz、2oz的电路板都是比较常见的成品铜厚，所以我们认为2oz的PCB不算是厚铜电路板，而3oz及以上的PCB才算是厚铜板。
使用厚铜PCB有哪些优势？
承受更大电流和更高电压
高可靠性
更耐热、耐寒、耐腐蚀
使用寿命长
使用厚铜 PCB 时有哪些设计注意事项？
大面积铜面积充入铜点
保留适量残铜
增加线迹宽度和间距
优化内层焊盘设计
厚铜PCB使用什么材料？
应使用 RTF 铜。
层压中更好的填充材料
高导热基板
厚铜 PCB 的典型铜厚量是多少？
厚铜 PCB 的典型铜厚量超过 2 盎司（70 微米）。但我们也可以生产更高的铜厚度，例如 4 盎司铜 PCB、10 盎司铜 PCB 和高达 20 盎司铜 PCB。
PCB 中有多少层铜？
单面 PCB 有一层铜，双面 PCB 有两层铜，多层 PCB 有两层以上的铜，例如 4 层 PCB 有四层铜。
PCB铜的厚度如何选择？
厚铜 PCB 通常用于哪些类型的应用？
厚铜 PCB 非常适合高功率设备、汽车、国防和军事应用、医疗设备和许多其他领域。
