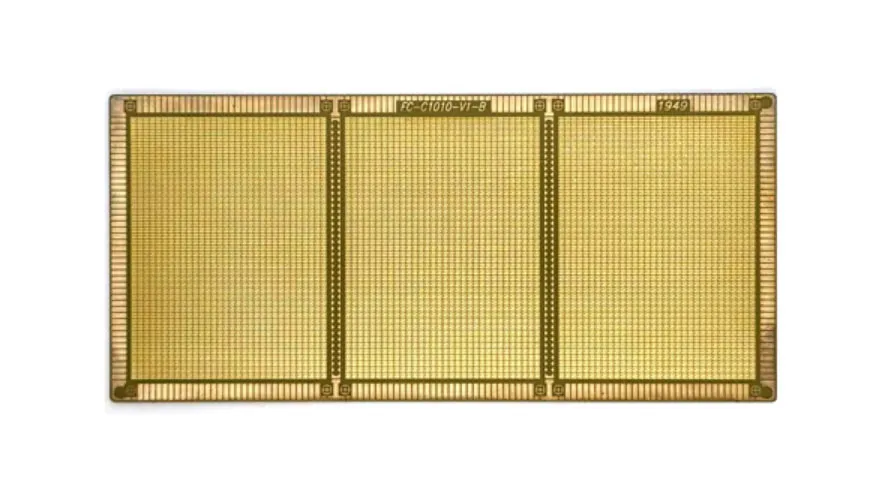

BGA 封装载板

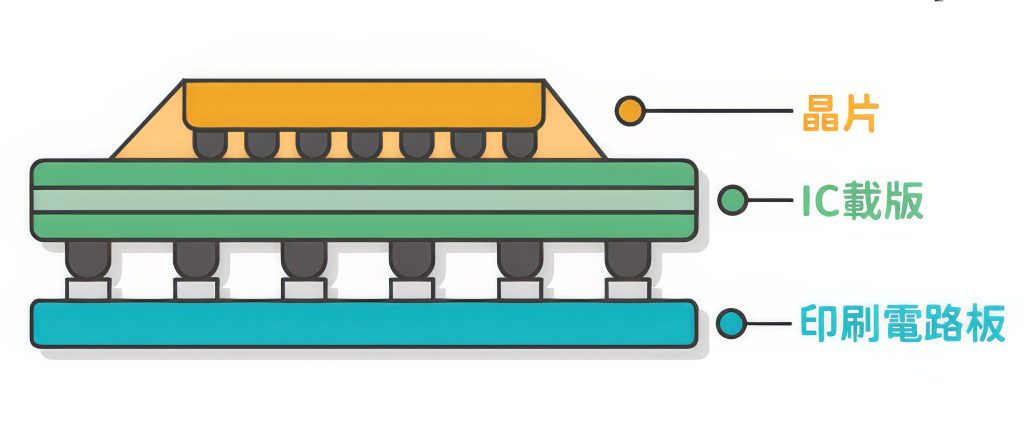

球栅阵列封装是当前应用最广的载板形态,以底部植球实现芯片与主板的高密度互连。 这类载板的核心难点在于引脚数多带来的布线逃逸(escape routing)压力,以及芯片功耗上升后的散热路径设计。 我们通常采用 BT 基材配合 4~16 层积层结构,在 20/20 μm 量产线宽下完成球区扇出, 并可通过埋铜块、散热通孔阵列改善热阻。
典型应用:AI算力芯片、FPGA、存储芯片、CPU / GPU 模组、网络处理器
获取 BGA 载板报价专注高精密 IC 封装基板研发与制造,覆盖 BGA / CSP / FC / SiP 主流封装类型, 支持 BT、ABF 与类载板 FR4 材料体系。量产稳定线宽间距 20/20μm,打样可评估至 15/15μm, 从打样验证到批量量产一站式交付。
mSAP 半加成法积层 · 激光盲孔互连
工程师和采购通常不是先找“最低价格”,而是先确认线路密度、材料、封装形式和量产窗口是否匹配。下面四个入口可快速定位到本页对应信息。
下表分列「量产基准能力」与「打样极限能力」。量产基准用于初步可制造性判断;打样极限需结合具体叠层、材料、铜厚和图形密度评估。最终能力、交期与验收标准以工程评审及双方确认文件为准。
| 参数项目 | 量产基准能力 | 打样极限能力 | 备注说明 |
|---|---|---|---|
| 最小线宽 / 线距 | 20 / 20 μm | 15 / 15 μm | mSAP 半加成法 + LDI 激光直接成像 |
| 最小激光盲孔孔径 | 75 μm | 50 μm | 支持电镀填孔与叠孔(via-on-via) |
| 层数范围 | 2 ~ 16 层 | 2 ~ 20 层 | 积层结构 C+2+2+C、2+2+2、3+2+3 等 |
| 支持基材 | BT / ABF | BT / ABF / 类载板 FR4 | 可依客户指定品牌与型号选材 |
| 成品板厚 | 0.15 ~ 2.0 mm | 0.10 ~ 3.0 mm | 超薄载板需同步评估翘曲与强度 |
| 最大板面尺寸 | 250 × 250 mm | 250 × 250 mm | 支持单颗 / strip / array 拼板交付 |
| 阻抗控制公差 | ± 8% | ± 7% | 单端 / 差分,可随货附 TDR 阻抗测试报告 |
| 表面处理 | ENEPIG / ENIG / 硬金 / OSP | ENEPIG / ENIG | 化学镍钯金为载板主流选择 |
| 铜厚范围 | 9 ~ 35 μm | 6 ~ 35 μm | 超薄铜箔用于精细线路蚀刻 |
| 标准交期 | 依批量与叠层评估 | 5 ~ 10 个工作日 | 限标准叠层、BT 基材、≤ 8 层;加急可申请绿色通道 |
表中数据用于前期可制造性筛选;特殊结构、极限参数及量产窗口均需经工程评审确认,不应仅凭单一参数判断可制造性。
左右滑动查看完整参数
以下为工程师在载板选型阶段最常核对的项目,可直接对照您的封装规格书。
| 参数项目 | 能力 / 规格 | 说明 |
|---|---|---|
翘曲度 Warpage * | 按封装尺寸与客户规范评审 | 大尺寸 FCBGA 需专项仿真与工装评估 |
焊球共面度 * | 按封装规格与测量方法确认 | 按封装体尺寸分档,参照 JEDEC 方法测量 |
最小 BGA 球间距 * | 按焊盘 / 焊球结构专项评审 | 受焊球尺寸与钢网能力共同约束 |
最小键合指间距 * | 按键合方式与图形专项评审 | 适用于打线型(Wire Bond)载板 |
| 板厚公差 | ± 10% / 薄板 ± 0.03 mm | 0.2 mm 以下按绝对值管控 |
| 外形尺寸公差 | ± 0.10 mm 铣边 / ± 0.05 mm 激光 | 异形与高精度外形建议激光切割 |
| 阻焊对位精度 | ± 25 μm | 开窗精度直接影响植球良率 |
ENEPIG 镀层厚度 * | 按客户镀层规范确认 | 可按客户规范调整,随货附膜厚报告 |
ENIG 镀层厚度 * | 按客户镀层规范确认 | 成本低于 ENEPIG,适用于非打线场景 |
基材关键参数 * | 按指定材料牌号 / datasheet 确认 | ABF 体系取低损耗值,高频场景另议 |
| 积层结构 | C+2+2+C / 2+2+2 / 3+2+3 | 按层数、布线密度与翘曲要求设计 |
| 交付形式 | 单颗 / strip / array | 依后段封装工序确定,真空防静电包装 |
| 可靠性测试 | TCT / HAST / HTS / PCT / 回流焊模拟 | 可出内部报告,第三方报告另行安排 |
带 * 的项目为按典型载板规格给出的参考值,正式报价前由工程部门依据您的封装规格书逐项核定。
左右滑动查看完整参数
如果您的设计在 HDI 能力范围内,可先用 HDI 完成验证,成本与交期都更划算。
| 板类 | 最小线宽 / 间距 | 最小孔径 | 典型层数 | 典型应用 |
|---|---|---|---|---|
| 普通 PCB | 75 / 75 μm | 200 μm | 2 ~ 8 层 | 通用电子、工控、电源 |
| HDI 板 | 40 / 40 μm | 100 μm | 4 ~ 12 层 | 手机、消费电子、模组 |
| IC 载板 | 20 / 20 μm(量产)|15 / 15 μm(打样) | 50 μm | 2 ~ 16 层 | 芯片封装、AI算力、5G通信 |
从精细线路、微孔填充到阻抗测试,了解载板制造中的关键验证环节。以下图片用于工艺与检测方式参考,不作为敬鹏产线实拍、项目实测或认证证书;实际能力与交付资料以项目评审和有效文件为准。






从消费类模组到高算力芯片封装,针对不同封装形式提供差异化的载板叠层设计与材料方案。
球栅阵列封装是当前应用最广的载板形态,以底部植球实现芯片与主板的高密度互连。 这类载板的核心难点在于引脚数多带来的布线逃逸(escape routing)压力,以及芯片功耗上升后的散热路径设计。 我们通常采用 BT 基材配合 4~16 层积层结构,在 20/20 μm 量产线宽下完成球区扇出, 并可通过埋铜块、散热通孔阵列改善热阻。
典型应用:AI算力芯片、FPGA、存储芯片、CPU / GPU 模组、网络处理器
获取 BGA 载板报价芯片级封装要求载板尺寸接近裸芯片本身,重点在超薄化、轻量化与翘曲控制。 0.10 mm 级薄板在压合与回流过程中极易变形,需要从芯板选型、铜厚分布到压合参数做整体平衡。 我们在 CSP 项目上采用超薄芯板与对称叠层设计,配合激光切割保证外形精度, 并在出货前完成共面度抽检,以适配终端产品的小型化组装公差。
典型应用:可穿戴设备、手机摄像头模组、IoT 传感器、存储器、MEMS
获取 CSP 载板报价倒装封装把芯片正面朝下通过凸块(bump)直接连接载板,互连密度与电性能远优于打线方案, 但对载板的翘曲、表面平整度与信号完整性提出了最高要求。 这类项目一般选用 ABF 积层材料,在 6~16 层结构下完成高密度布线与差分阻抗设计, 阻抗公差控制在 ±8% 以内,并通过叠层对称性与压合曲线抑制回流温度下的翘曲漂移。
典型应用:5G / 6G 毫米波、高算力芯片、网络通信芯片、高速 SerDes 接口
获取 FC 载板报价系统级封装在单一载板上集成多颗异构芯片与被动元件,布线密度与层间互连复杂度显著上升, 同时还要处理不同芯片之间的信号串扰与电源完整性问题。 我们支持埋入式元件结构与多芯片协同布局,在设计阶段即介入叠层与阻抗规划, 帮助客户在有限的载板面积内平衡布线通道、电源平面与散热通道。
典型应用:多芯片集成模块、射频前端模组、医疗电子、车载域控
获取 SiP 载板报价基材决定载板的成本区间、可实现的布线密度与高频性能,是选型阶段最先要锁定的变量。
成本可控、机械强度好,中低层数与常规线宽的首选。
适合:存储芯片、MEMS、消费类模组、CSP 与中低层数 BGA,以及成本敏感、交期紧的项目。
介电性能优、可做更细线路与更高层数,高端封装的主流。
适合:FC 覆晶封装、高算力芯片、5G / 6G 通信、高速 SerDes 等对布线密度与信号完整性要求高的场景。
按以下顺序自查,基本就能确定材料方向;拿不准时把参数发我们,工程会给出书面建议。
看层数
≤ 8 层优先 BT;≥ 10 层或需高密度逃逸,转向 ABF
看线宽
≥ 20/20 μm 用 BT 即可;≤ 15/15 μm 必须 ABF + mSAP
看频率
高速差分、毫米波、SerDes 选低损耗 ABF 体系
看成本
成本敏感且性能裕量足,BT 性价比更高
从设计评审到成品出货,全流程在载板专用产线与洁净车间内完成,关键工序 100% 数据化管控。
解析 Gerber / ODB++,输出可制造性分析报告,确认叠层、阻抗与线宽方案。
依应用场景选定 BT / ABF 基材与铜箔规格,锁定来料批次与关键参数。
LDI 激光直接成像,配合 mSAP 半加成法实现 20 μm 级精细线路。
UV 激光成孔,最小 50 μm 盲孔,支持填孔与叠孔互连结构。
全板电镀 + 图形电镀,控制铜厚均匀性,保证孔内填充饱满无空洞。
真空压合,层间对位精度管控,抑制载板翘曲变形。
ENEPIG / ENIG / 硬金等处理,膜厚按规范管控,保证可焊性。
AOI + 飞针及专用治具电测 + X-ray 检测,附检测报告出货。
图形转移与压合区在万级环境完成,其余工序十万级,控制微尘与缺陷率。
自动光学检测叠加飞针与专用治具电测,覆盖开短路、线路缺陷等关键项。
对盲孔、填孔质量进行 X-ray 与金相切片验证,确保互连可靠性。
可提供 TCT、HAST、HTS 等可靠性项目,出货附阻抗与膜厚测试数据。
不同阶段的 MOQ、交期与报价逻辑不同,先看清楚再决定从哪里切入。
打样费抵扣量产款的具体规则、加急绿色通道的适用条件与费率,请在询价时与工程团队确认。
以下是客户在IC载板打样与量产咨询中最常提出的问题,如需进一步确认请直接联系工程团队。
量产基准能力为 20/20 μm,这是可以写进合同、并在批量订单中稳定复现的口径; 打样极限能力为 15/15 μm,需要在具体叠层、图形分布与材料确认后才能判定是否可行。
两者区分开的目的是避免量产阶段出现预期落差。若您的设计要求 15/15 μm 且需量产, 建议在打样阶段就同步做量产可行性评估,我们会明确告知能否固化到批量。
BT(双马来酰亚胺三嗪)载板成本相对较低、机械强度好,适合层数较少、线宽要求在 20 μm 以上的 BGA、CSP 封装场景, 广泛用于存储芯片、MEMS、消费类模组。
ABF(Ajinomoto Build-up Film)载板介电性能更优、可实现更细线路与更高层数,适合 FC 覆晶封装、 高算力芯片、5G 通信等对信号完整性和布线密度要求高的场景,但成本与工艺难度更高。
选择建议:看层数、线宽要求与信号频率。层数 ≥ 10 层、线宽 ≤ 15 μm 或高频高速应用,优先考虑 ABF; 中低层数、成本敏感型项目,BT 更具性价比。
可以。我们支持在收到图纸前先签署保密协议,也接受使用贵司版本的 NDA 模板。 如您还没有模板,可向业务窗口索取我方标准版本。
内部流程上,客户图纸仅用于工程评估与报价,参与人员限定在项目所需范围内; 文件上传与存储按项目隔离管理,项目结束或终止后可依申请删除相关文件。
常规 IC 载板打样交期为 5 ~ 10 个工作日,适用条件为标准叠层、BT 基材、层数 ≤ 8 层; 更高层数或 ABF 材料的叠层需单独评估。加急项目可申请绿色通道,交期另行确认。
打样阶段通常 5 ~ 20 片即可启动;小批量试产建议 50 ~ 500 片;量产订单依叠层与批量排产报价。 打样费用在后续量产订单中可按规定抵扣,具体规则请在询价时确认。
目前支持 BGA、CSP、FC(覆晶)、SiP(系统级封装) 四大主流封装类型的载板定制, 同时可承接 COB、QFN 等衍生封装形式的载板需求。
层数覆盖 2 ~ 20 层(量产承诺 2 ~ 16 层),支持 BT / ABF / 类载板 FR4 基材,可依客户指定品牌与型号选材。 若您的封装形式不在上述范围内,可将封装图纸发给我们做专项评估。
为了给出准确报价,建议提供以下资料:
1. Gerber 或 ODB++ 文件(必需)
2. 叠层结构与层数要求
3. 基材与表面处理要求(BT / ABF、ENEPIG / ENIG 等)
4. 数量(打样数量与量产预估量)
5. 交期要求
如果暂时没有完整图纸,也可以先提供参数需求(层数、线宽、尺寸、数量), 我们可先给出参考价格区间,待图纸补齐后再出正式报价。
量产阻抗控制公差为 ± 8%,打样可做到 ± 7%,支持单端阻抗与差分阻抗设计, 出货可随附 TDR 阻抗测试报告与切片、膜厚数据。
对于高频高速应用(如 5G/6G 通信、高速 SerDes 接口), 建议在设计阶段就与我们的工程团队沟通叠层方案,以便在材料选型与线宽设计上提前做优化。
我们通过对称叠层设计、压合曲线优化与铜厚分布平衡来控制翘曲,翘曲目标需按封装尺寸、叠层、铜分布和客户规范共同确定; 大尺寸覆晶载板需结合封装体结构与回流曲线做联合仿真后确定目标值。
可靠性方面可提供 TCT(温度循环)、HAST(高加速温湿度)、HTS(高温储存)、PCT(压力锅蒸煮) 以及回流焊模拟测试,可出内部报告,第三方报告需另行安排周期。
可以。我们配合客户进行供应商审核与现场验厂,可提前提供体系文件、工艺流程与检测能力清单, 审核后按整改项反馈并跟进闭环。已进入量产的项目可按需提供周期性质量数据。
可按 单颗、strip、array(拼板) 三种形式交付,具体以后段封装工序的上料方式确定。
出货采用真空防静电包装,附干燥剂与湿度指示卡,外箱标注批次号与追溯码,便于来料检验与问题追溯。
资料越完整,工程团队越容易一次性判断可制造性、风险点、交期和成本。没有完整图纸也可以先做参数级预评估。
填写右侧表单或直接将资料发给工程师。收到资料后我们会先完成可制造性评估, 再给出明确的报价与交期方案 —— 评估本身不收费。
