什么是软硬结合板?

1. 什么是软硬结合板？

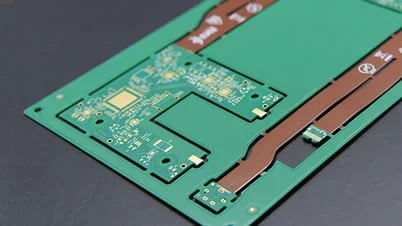

软硬结合板，简称软硬板，是柔性线路板（FPC）与刚性线路板（PCB）的结合体。它通过特殊的工艺将柔性电路与刚性电路无缝融合，兼具两者的特点。软硬结合板可以弯曲和折叠，同时又具备较高的机械稳定性，使其成为众多电子产品的首选。

2. 软硬结合板的制造过程

软硬结合板的制造过程相对复杂，需要同时具备FPC和PCB的生产设备。制造过程包括以下关键步骤：

• 电子工程师设计软硬结合板的线路与外形。
• CAM工程师对设计文件进行处理和规划。
• FPC产线制造所需的柔性电路板。
• PCB产线制造刚性电路板。
• 刚柔板经过压合机压合，实现融合。
• 全面检查确保产品质量。

3. 软硬结合板的优点与缺点

优点：

• 具备FPC的柔性和PCB的刚性，适用于多种需求。
• 节省产品内部空间，减小成品体积。
• 提高产品性能和可靠性。

缺点：

• 制造工序复杂，难度大。
• 良品率相对较低。
• 价格较高，生产周期较长。

4. 软硬结合板的应用领域

软硬结合板的特性决定了它在众多领域中的广泛应用，包括但不限于：

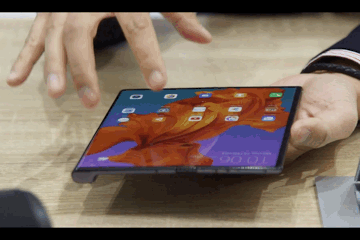

• 移动电话：用于连接各种内部组件的灵活电路。
• 电脑与液晶屏幕：实现数据传输和控制功能。
• 汽车电子：应用于汽车内部的各种电子系统。
• 医疗设备：提供可弯曲的电路以适应医疗设备的形状。
• 工业控制：用于自动化和控制系统。

5. 常见问题解答

问题1：软硬结合板与传统PCB有何不同？

传统PCB是刚性的，而软硬结合板兼具柔性和刚性，更适用于需要弯曲或空间受限的应用。

问题2：软硬结合板的制造周期有多长？

软硬结合板的制造周期相对较长，因为制造工序复杂，需要全面检查确保质量。如果想了解软硬结合板工艺参数等更多参数，请点击阅读更多关于软硬结合板的信息，谢谢。
