PCB板（Printed Circuit Board，印刷电路板）上的丝印层的功能主要是为了方便电路的安装、维修以及提供关键信息。在这篇文章中，我们将深入探讨PCB板丝印层的规范和要求，以及它们在电子制造中的重要性。
文章目录
1. 丝印的标号与对应

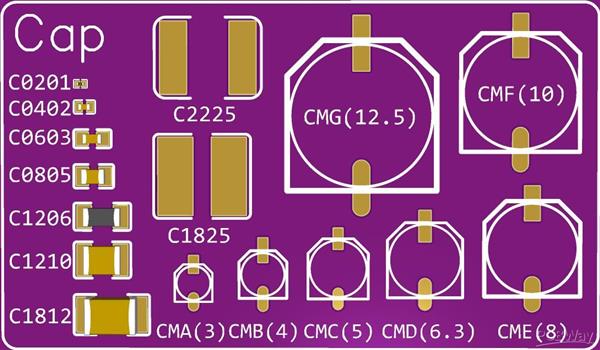

PCB板上的丝印层主要用于标识元器件、安装孔、定位孔等。为了确保PCB板的安装过程顺利，所有元器件、安装孔、定位孔都需要有对应的丝印标号。一般情况下，PCB板上的安装孔会用H1、H2……Hn进行标识，以方便对应。
2. 从左至右、从下往上的原则
在设计丝印字符时，应遵循从左至右、从下往上的原则。这有助于提高PCB板的可读性。对于具有极性的器件，如电解电容和二极管，应在每个功能单元内保持方向一致，以避免安装错误。
3. 焊盘与锡道的特殊要求
为了确保器件的焊接可靠性，器件焊盘上通常不应有丝印。同样，需要搪锡的锡道上也不应有丝印。这可以防止丝印的存在干扰焊接和搪锡过程，确保连接的连续性。此外，器件位号不应被安装后的器件所遮挡，以方便插装和维修。丝印的间距通常应大于5mil，以确保清晰可辨。
4. 极性元器件和方向的标识
对于有极性的元器件，丝印应清晰地表示其极性方向，以便于安装人员辨认。同样，对于有方向要求的接插件，其方向也应在丝印上清晰表示，以避免错误安装。
5. 条形码位置标识
在PCB板的表面，可以考虑添加42*6的条形码丝印框。这有助于方便扫描条形码，提供了跟踪和识别PCB板的便捷方式。
6. 制成板信息丝印
PCB板上应包含制成板信息丝印，如板名、日期、版本号等。这些信息应该位于PCB板上，以便于查找和识别。这有助于确保PCB板的追溯性和质量控制。
7. 厂家信息和防静电标识
PCB板上还应包含完整的厂家相关信息，以及防静电标识。这些信息有助于追踪PCB板的来源，同时提供了必要的安全和防护信息。
8. 光绘文件的正确性
PCB板的设计和制造需要光绘文件。在制备这些文件时，必须确保张数的正确性，每一层都有正确的输出，并且层数输出完整。
9. 标识符的一致性
PCB板上的器件标识符必须与BOM（Bill of Materials，物料清单）中的标识符一致。这有助于避免混淆和错误安装。
正确的丝印层设计和实施不仅提高了PCB板的可读性，还有助于降低装配和维修中的错误率。
常见问题解答
1. 什么是PCB板的丝印层？
PCB板的丝印层是位于其表面的标志、图案和文字，用于标识元器件、安装孔、定位孔等信息，以方便安装和维修。
2. 为什么需要从左至右、从下往上的原则？
这个原则有助于提高PCB板丝印的可读性，使信息更容易被识别和理解。
3. 为什么需要在器件焊盘和锡道上避免丝印？
避免在器件焊盘和锡道上有丝印是为了确保焊接和搪锡的可靠性，丝印可能干扰这些工艺。
4. 什么是PCB板的BOM清单？
BOM清单是PCB板的物料清单，包含了器件的标识符和其他关键信息，用于指导制造过程。
5. 为什么PCB板需要条形码标识？
条形码标识有助于追踪和识别PCB板，提供了跟踪生产和质量控制的方式。
