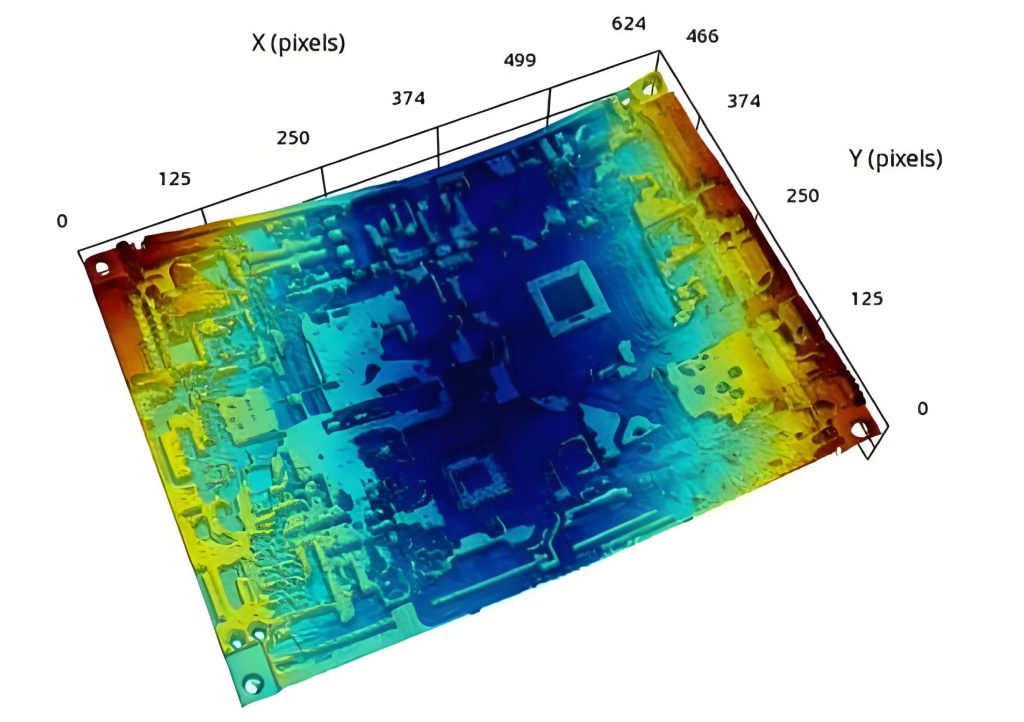

PCB线路板翘曲度是指线路板表面的平整程度。如果线路板不平整，它可能无法准确定位，导致元器件插装时出现偏差，甚至会损坏自动插装设备。
此外，线路板在焊接后可能会发生弯曲，使元件引脚难以对齐，也难以安装到机箱或插座中。
文章目录
线路板翘曲度的标准
线路板翘曲度的标准通常根据行业规范制定。根据美国IPC-6012（1996版）的规定，用于表面安装线路板的允许最大翘曲和扭曲为0.75%，而其他类型的线路板允许1.5%的翘曲度。
这一标准已经提高了对表面安装线路板的要求。在高可靠性电子产品领域（如军事、航空航天设备），对PCB的平整性要求更为严苛，总体翘曲限制可能降至0.50%或更低。
如何测试线路板的翘曲度？
测试线路板翘曲度的方法通常遵循国际标准，如GB4677.5-84或IPC-TM-650.2.4.22B。
测试时，将线路板放在已检定的平台上，然后在翘曲度最大的地方插入测试针。通过测试针的直径与线路板曲边的长度之比，可以计算出线路板的翘曲度。
PCB翘曲度计算公式
PCB翘曲度的计算通常有两种方法：
①基于高度差的方法：
翘曲度 (%) = (H_{max} – H_{min}) / T × 100%
其中：
H_{max}：PCB板面上最高点距水平面的高度
H_{min}：PCB板面上最低点距水平面的高度
T：PCB板厚
此方法通过测量PCB板面上最高点与最低点的高度差，并与板厚进行比较，来计算翘曲度。
②基于长度比的方法：
翘曲度 (%) = (拱起的高度 / PCB长边长度) × 100%
或
翘曲度 (%) = (最高单角翘曲高度 / 基板对角线长度) × 100%
其中对角线长度可通过勾股定理计算得出。
线路板翘曲度与自动化插装的关系
线路板的翘曲度直接影响自动化插装的效率和质量。以下是这种关系的关键因素：
- 元器件定位准确性：如果线路板翘曲，元器件的插装定位可能不准确，这会导致焊接问题和电子产品性能不稳定。
- 插装设备损坏：线路板的不平整可能会损坏自动插装设备，增加维修和更换设备的成本。
- 焊接问题：焊接后的线路板弯曲可能导致元器件引脚不平齐，从而影响焊接质量和可靠性。
- 产品装配：弯曲的线路板难以装配到机箱或插座中，可能需要额外的调整，增加了制造成本和装配时间。
常见问题解答
问题1：线路板翘曲度如何影响电子产品的性能？
线路板翘曲度会影响元器件的插装准确性，可能导致焊接问题和产品性能不稳定。
问题2：如何减少线路板的翘曲度？
要减少线路板的翘曲度，可以选择高质量的线路板材料，确保制造过程中的温度和压力控制得当，以及在产品装配过程中进行仔细的调整。
