先判断：哪些电阻值得埋入板内
适合进一步评估的需求
高密度终端匹配、重复电阻网络或板面空间紧张的场景，可评估埋阻对布局和互连的帮助。应比较整板成本，包括特殊材料、加工、测试与验证，而不只计算少几个贴片电阻。
应谨慎使用的需求
需要现场改值、频繁调试、更换维修或承受较大功耗的电阻，不宜只为省面积而埋入。埋入后难以独立返修，材料和阻值分布也会影响整板良率。
从方阻到目标阻值
基本关系
均匀矩形电阻区可用 R ≈ Rs × L/W 作初步估算，Rs 为方阻，L/W 为几何比例。电极过渡和实际蚀刻结果需要进一步纳入设计校核。
示意算例
若候选材料方阻为 25 Ω/□，目标为 50 Ω，理想图形长宽比为 2。这个例子只说明比例关系，不构成某一材料或制造公差的承诺。
容差从哪里来
材料方阻波动、图形尺寸偏差、接触区域及后续加工都会影响最终阻值。仅缩小图形无法保证精度，尺寸越小反而越需要考虑蚀刻偏差的相对占比。
材料、制造与测量需要共同冻结
材料和电路定义
列出阻值、容差、工作电压、功耗与温度范围，选择电阻材料体系及所在层。不要把薄膜埋阻和嵌入分立电阻默认视为同一路线。

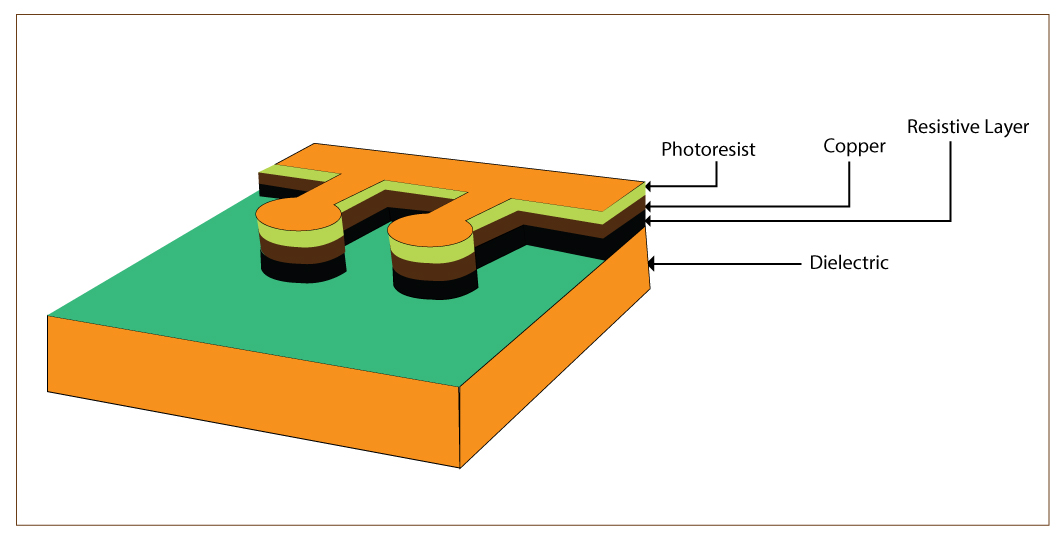

内层图形形成
依所选材料规划导体与电阻图形的成像、蚀刻及检验流程。电阻区、接触区与铜层之间的图形关系必须可区分。
层压前确认
为埋阻保留可测节点或测试结构，评估层压前的阻值检验与筛选。若设计依赖修调，应先确认工艺是否支持及修调时点。
成品验证
约定成品阻值、测量温度和连接方式，并验证回流和温度变化后的稳定性。不要把首件室温测值直接等同长期性能。
三个常见误解
埋阻 ≠ 线阻
铜线电阻由铜电阻率、长度与截面积决定；薄膜埋阻依赖专门电阻材料。现有站内线电阻文章不能替代埋阻材料设计。
埋阻 ≠ 阻抗控制
阻抗关注传输线的频率相关行为，埋阻关注电阻功能与稳定性。二者可能配合使用，但测量方法和合格标准不同。
埋入 ≠ 自动更可靠
减少焊点并不能消除风险。内层电阻缺陷难以维修，因此需要材料兼容性、热循环和测试覆盖的验证。
工程评审资料清单
电阻网络表
每个电阻的编号、位置、层别、目标阻值、公差、功耗、工作温区和可接受漂移。
结构与测试
电阻层图形、连接铜图形、材料要求、测试节点、测试板及计划中的测量方法。
导入安排
先确认材料供应与加工路线，再进行试制和稳定性验证。材料、精度和批量能力以项目工程评审结论为准。
