先选择技术路线
平面埋容
利用电源与地之间的薄介质形成分布式电容，通常用于研究高频去耦与电源阻抗。它的效果取决于面积、介质和互连路径。
嵌入分立电容
把器件置于内部结构中，再形成连接和封装。需要验证器件耐压合、定位、连接方式和后续不可返修带来的影响。
板面贴装电容
调试与替换方便，是成熟的去耦方式。埋容不意味着应删除全部板面电容，低频储能与不同频段去耦仍需一起设计。
用电源阻抗目标评价价值
先画出频率范围
列出负载电流变化、允许电压波动和关注的频率范围，结合器件封装、过孔、平面与板面电容建立 PDN 模型。不能仅凭总电容量判断供电表现。
再检查谐振和连接
分布式电容与离散电容共同作用时，需要检查阻抗峰值和反谐振。实际互连电感、平面分割和电源域布局会改变理想模型结果。
平面电容的设计直觉
面积 A

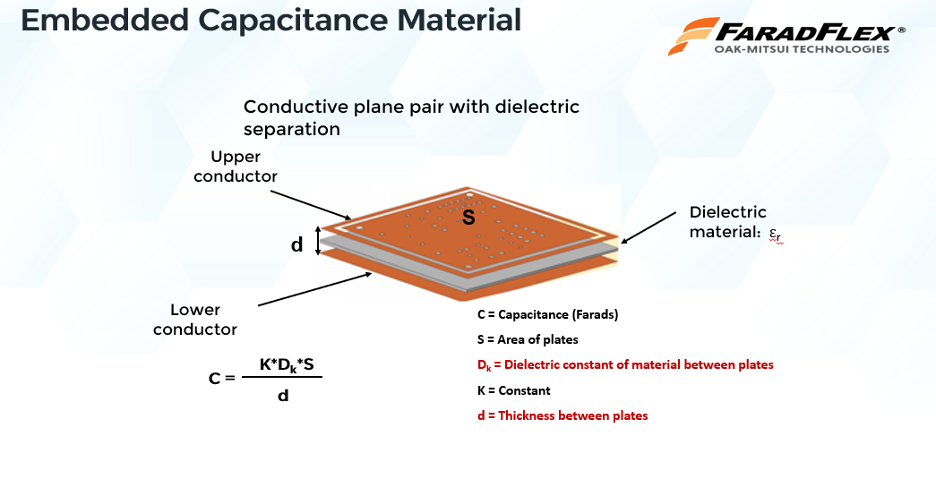

理想平板模型下 C ≈ ε₀εrA/d。有效重叠面积增加，电容通常增加；分割、电源域和开窗会减小可利用面积。
介质 d
减小介质厚度有利于提高电容密度，但必须同步评估耐压、加工缺陷、压合控制和材料的实际可供规格。
材料 εr
选择材料时还要关注损耗、厚度均匀性、环境稳定性与加工兼容，不能仅追求高介电常数。
导入流程与关键验证
电气方案
确认目标阻抗、频段和电源域，并保留与普通叠层方案对比的仿真基线。
材料与叠层
冻结电容层位置、介质体系、层间连接和加工流程。特殊薄介质的搬运、成像及压合需有配套方案。
样板测试
测量电容及相关绝缘性能，并按项目需求验证电源阻抗、噪声或电磁表现。仪器频段和夹具需要与目标一致。
可靠性与量产
评估回流、温度和湿度条件下的变化，明确内层缺陷的筛选方法；样板有效不等于未经验证即可放大量产。
提交资料时回答四个问题
要解决什么
去耦、滤波、空间还是封装互连？给出当前问题和可量化目标。
选哪条路线
平面电容或嵌入分立器件，附材料或器件型号要求及可替代条件。
如何连接和测试
提供叠层、电源地分区、器件网络和测量节点，说明成品的测试可达性。
如何验收
定义电气指标、环境条件和验证计划。深圳敬鹏电子按资料开展可行性沟通，具体材料与制造路线需逐项确认。
