热电分离PCB|直通散热路径与绝缘边界

热电分离结构让器件的热量通过专门路径传向金属基体,同时由其他区域承担电气互连与绝缘。重点是辨明热焊盘的电位和绝缘责任,不能把“直接导热”误解为所有区域都无需绝缘。

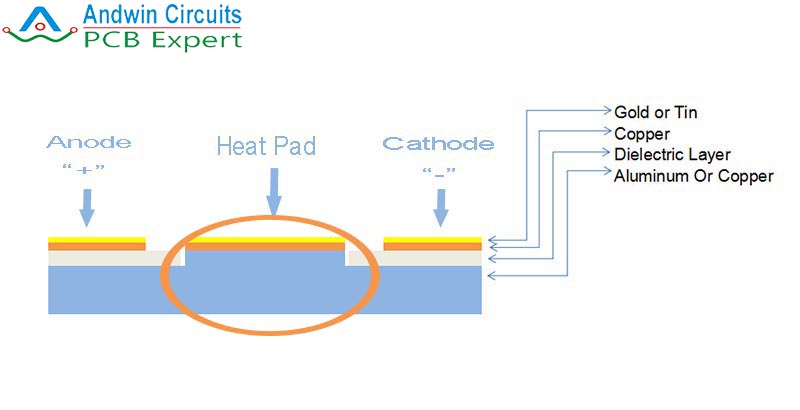

热电分离PCB散热路径结构示意

从器件引脚定义出发

热焊盘是否电气隔离

查阅器件封装资料,确认散热焊盘是独立热端还是与某一电极相连。封装底部面积大,并不代表它可以直接接触接地散热器。

金属基体是什么电位

明确基体浮置、接地或其他网络归属,检查其与机壳、紧固件和相邻模块之间的连接。

绝缘由谁承担

说明线路到基体、器件到基体、基体到散热器分别由哪一层或哪一部件提供绝缘,并分配对应的测试要求。

普通金属基板与热电分离的区别

普通绝缘金属基板

线路铜与金属基体之间保留导热绝缘介质。热量经过介质向基体传递,需平衡导热、介质厚度与耐压。

局部直接热路径

在经过设计的热接触位置建立更直接的传热通路,其他线路区域仍保留绝缘。开口、铜台或接触面的具体结构需按封装与工艺确定。

选型原则

先看封装电位与散热目标,再看结构可制造性。对必须隔离的热焊盘,不应为了降低热阻而直接省略绝缘。

热设计必须带着边界条件比较

不能只比较基材导热系数

总热阻包括封装、焊料、局部接触、金属基体、界面材料和散热器。某一层更导热,并不保证整机结温按同样比例降低。

样板如何证明有效

在相同功耗、环境、安装压力和散热条件下进行对比,定义测温位置与稳定时间。需要结温时应使用合适的推算或测量方法,不能直接把板背温度当结温。

制造与装配的三个关键点

接触面共面

热接触区与电气焊盘的高度关系影响焊料厚度和器件贴合,应按封装和装配流程约定。

焊料与空洞

热焊盘的焊料覆盖、钢网开口和回流条件应联合评估,避免热路径结构良好但焊接界面成为瓶颈。

绝缘与外观

检查电极区退让、残铜、毛刺和界面材料;对需要绝缘的网络按约定电压与方法测试,不能仅做导通检查。

评审资料:热、电、结构一起提交

器件与电气

封装尺寸、热焊盘电位、工作电压、隔离要求及接地方案。

机械与热

基板图纸、金属基体要求、热接触面、紧固方式、散热器与功耗条件。

样板目标

预期温升、装配验收、绝缘测试和环境验证要求。可采用的结构与材料以工程评审和样板结果确定。

相关工艺与延伸阅读

技术参考用于理解工艺原理,不代表敬鹏的产线参数;具体结构、材料与验收条件以工程确认文件为准。
