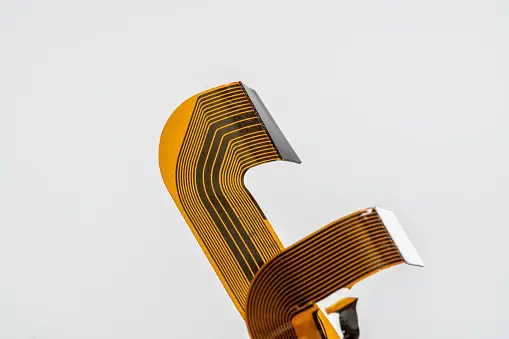

什么是柔性电路板?
柔性电路板是使用天然柔性的基板制造的印刷电路板。柔性电路板通常采用聚酰亚胺(Kapton)材料和一层或多层铜制成。流行的柔性材料供应商有杜邦和松下。柔性印刷电路板的材料可以弯曲而不会折断,但如果弯曲导致折痕,铜层可能会开裂。柔性电路板不应与非常薄的“半柔性”FR4板混淆。薄(<10 mil)的FR4板可以弯曲,但由于FR4易碎,最终会折断。
柔性板和刚性板有哪些区别?
柔性印刷电路板与刚性板有很大的区别:
材料
刚性板通常由FR4(玻璃纤维-环氧化合物)制成,而柔性电路板则由聚酰亚胺制成。有些情况下,刚性板也可以使用聚酰亚胺制造,但这并不常见。
覆盖层
柔性PCB可以使用柔性遮罩或覆盖层,而刚性板通常只使用焊膏层。当使用覆盖层时,开口部分会被切割或激光切割,然后使用粘合剂(通常为1或2 mils厚)将覆盖层粘附到柔性电路板上。
加固件
柔性印刷电路板通常使用FR4或聚酰亚胺加固件来加固特定的非弯曲区域。加固件可以通过层压或使用压敏胶粘合到柔性电路板上。刚性板不需要加固件。
介电常数
刚性板材料的相对介电常数范围很大,而柔性聚酰亚胺材料通常为3.4。
有哪些不同类型的柔性PCB?
柔性PCB可以分为三种类型:
柔性(Flex)
柔性PCB是一种完全柔性的电路板,可能在ZIF区域使用聚酰亚胺加固件,但整体电路是100%柔性的。

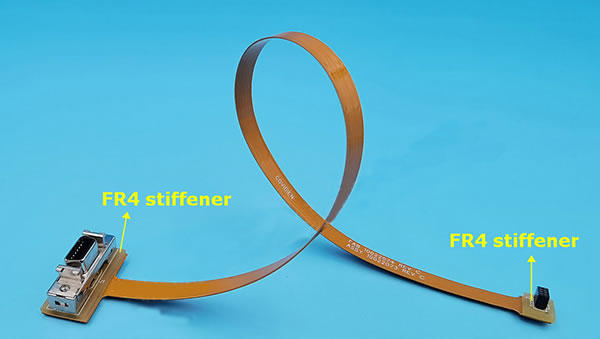

带加固件的柔性(Flex with stiffener(s))
如果柔性电路在某些区域需要刚性,可以通过层压或使用压敏胶将FR4或聚酰亚胺加固件添加上去。加固件适用于仅在一侧有元件的柔性电路。
刚柔结合(Rigid-flex)
刚柔结合板是刚性板和柔性电路板的结合体。柔性层夹在两个刚性板之间,不使用流动预浸料。当顶部和底部都有元件时,这种刚柔结合非常有效。
使用柔性PCB的好处有哪些?
在应用中使用柔性印刷电路板有许多好处:
轻巧
柔性电路板的聚酰亚胺材料比FR4轻。
薄
典型的双层柔性电路板厚度在4.4到10 mils之间。
灵活
这是显而易见的,通过能够弯曲,您可以在减小整体机械尺寸方面拥有更多自由度。
高温性能
聚酰亚胺柔性材料适用于非常高的温度,相比FR4而言。它们也具有耐油、耐气体和耐酸的特性。
