1. 延时线到底是什么
延时线（Delay Line）是一种让电信号按预定时间滞后到达的元件或结构。它的用途可以归为四类：
- 时序对齐：让多路信号同时到达（如并行总线的走线等长、IQ 两路基带信号等长）。
- 相位控制：在相控阵、移相网络里通过控制延迟改变相位。
- 脉冲整形与展宽：把窄脉冲展宽到可检测的宽度。
- 时间基准：在时域反射计（TDR）、时间间隔测量里作为已知延迟的参考。
实现方式有「离散器件」和「PCB 走线」两条路。离散器件（同轴电缆、SAW/BAW 器件）延迟量大、精度高，但成本高、占面积；PCB 走线延迟量小（每 100 mm 约 0.5–0.6 ns），但几乎零成本、可任意布线。在 PCB 上，绝大部分「延时线」其实就是一段长度经过计算的走线——蛇形线（Serpentine）是最常见的形态。
2. 延迟量由什么决定：一个必须记住的公式
信号在 PCB 走线上的传播速度只取决于介质的有效介电常数：
v = c / √Dkeff
其中 c 是光速（约 3×108 m/s），Dkeff 是有效介电常数。由此推出单位长度延迟：
| 材料 | Dk | 传播速度（相对光速） | 单位长度延迟 | 100 mm 走线延迟 |
|---|---|---|---|---|
| 空气（参考） | 1.0 | 100% | 3.34 ns/m | 0.334 ns |
| PTFE 基材 | 2.2 | 67% | 4.95 ns/m | 0.495 ns |
| 碳氢陶瓷 | 3.0 | 58% | 5.78 ns/m | 0.578 ns |
| 常规 FR-4 | 4.2 | 49% | 6.84 ns/m | 0.684 ns |
| 高 Dk 材料 | 6.0 | 41% | 8.18 ns/m | 0.818 ns |
这张表直接说明了为什么延时要看基材：同样 100 mm 的走线，用 Dk 2.2 的材料延迟 0.495 ns，用 Dk 4.2 的 FR-4 延迟 0.684 ns，相差 38%。如果设计的时序预算本来就只有 100 ps，材料选错直接超标。
在PCB线路板中，延时线是一种在模拟电路和数字电路中调节信号的重要结构元件。它在高频高速应用中发挥着关键作用，因此我们需要深入了解它的主要特征以及在PCB设计中的作用。
3. 延时线的主要特征
高频高速延时线的性能参数对于电路设计至关重要，下面是一些主要特征：
工作带宽
工作带宽是指延时线能够传输的频率范围。在高频电路中，需要选择具有足够宽工作带宽的延时线，以确保信号的准确传输。
延迟时间
延迟时间表示信号通过延时线所需的时间。在某些应用中，时间的精确性至关重要，因此需要仔细控制延迟时间。
插入损耗
插入损耗是信号通过延时线时丢失的能量。高频高速电路中，需要最小化插入损耗，以确保信号质量。
回波损耗
回波损耗是信号在延时线末端反射回来的损耗。它需要通过设计来降低，以防止信号反射引发问题。
驻波比
驻波比是描述信号传输线上反射的度量。低驻波比是理想的，因为它表示信号的有效传输而不受反射干扰。
上升时间
上升时间表示信号从低电平到高电平的转变时间。在高速数字电路中，需要控制上升时间，以确保数据的准确传输。
延迟稳定性
延迟线需要在不同温度和环境条件下保持稳定性。延迟稳定性是高频高速电路中的重要性能指标。
4. 延时线的实现方式
延时线可以通过不同的电路元件来实现，包括：
- 同轴线：常用于高频应用，具有良好的工作带宽和低插入损耗。
- 体声波元件：适用于特定频率范围的应用，通常用于滤波和延时。
- 声表面波元件：用于高速数字电路，能够提供精确的延迟时间和低插入损耗。
PCB材料的选择对延时线的性能至关重要。具有一致的介电常数和厚度的PCB材料可以提高延时线的性能均一性和预期效果。介电常数越一致，材料厚度的一致性越好，延时线的稳定性就越高。
5. 电磁信号传播
延时线在电路中的作用主要是作为电磁信号的传输媒介。当信号在电路中传播时，材料的介电常数会影响信号的传播速度。较高的介电常数会导致信号传播速度变慢。因此，对于PCB上的信号线，电磁信号的传播速率等于光速除以介电常数的平方根。
对于射频微带延时线，电磁场会穿过金属导体和介电材料组合体。介电材料的特性对延时线的性能产生重大影响。PCB材料的良好选择需要综合考虑介电常数、容差、损耗因子以及厚度控制。
6. 材料选择的关键性
在延时线设计中，选择合适的PCB材料至关重要。以下是一些常见的PCB材料及其特点：
罗杰斯公司的RT 5880
- 基于PTFE且通过玻璃微纤固化
- 介电常数（Dk）：2.2
- 容差：0.02
- 适用于高性能要求的应用，但价格较高
罗杰斯公司的RO3003
- 基于PTFE且经过陶瓷加固
- 介电常数（Dk）：3.00
- 容差：0.04
- 性价比较高，适用于多种电路需求
罗杰斯公司的RO4835
- 基于PTFE
- 介电常数（Dk）：3.48
- 容差：0.05
- 适用于需要兼顾性能和成本的应用
7. 结论
在高频高速电路设计中，延时线的选择和设计至关重要。合适的PCB材料、精确的厚度控制以及良好的接口设计都可以确保延时线的性能一致性和预期效果。综合考虑材料的性能和成本，根据特定应用需求，选择最合适的延时线材料将有助于实现电路设计的成功。
通过深入了解延时线的特性和相关因素，设计人员可以更好地平衡性能和成本，从而在高频高速电路中取得成功。
8. 把三种 Rogers 材料放进完整谱系里看
原文列出的三种材料只是高频板材谱系的一角。加上损耗因子 Df 与温度系数后，选型才完整：
| 材料 | Dk（10 GHz） | Dk 容差 | Df（10 GHz） | 温度系数 (ppm/℃) | 定位 |
|---|---|---|---|---|---|
| RT/duroid 5880 | 2.20 | ±0.02 | 0.0009 | −125 | 极低损耗，毫米波、相控阵 |
| RO3003 | 3.00 | ±0.04 | 0.0010 | −13 | 温度稳定性极佳，户外基站 |
| RO4835 | 3.48 | ±0.05 | 0.0037 | +50 | 性价比路线，Sub-6G |
| RO4350B | 3.48 | ±0.05 | 0.0037 | +50 | 可用 FR-4 工艺加工，量产友好 |
| 常规 FR-4 | 4.2–4.6 | ±0.3 | 0.020 | +200 以上 | 成本优先，2 GHz 以下 |
两个容易被忽略的列：Dk 容差——FR-4 的 ±0.3 意味着延迟量有 ±3.5% 的不确定性，而 RT 5880 的 ±0.02 只有 ±0.5%；温度系数——RO3003 的 −13 ppm/℃ 在 −40~85 ℃ 范围内延迟漂移不到 0.2%，这是它成为户外基站首选的原因。具体材料的参数见Rogers 罗杰斯板材，选型方法见高频微波板选型指南。
9. 基材影响延时线稳定性的四个机理
「稳定性」是一个笼统的说法，拆开是四条独立的路径，每条的对策都不同：
- Dk 批次漂移：不同批次、不同供应商的 Dk 存在差异，直接改变延迟量。对策是选用 Dk 容差小的材料，并在设计阶段按最坏情况做时序预算。
- Dk 随温度变化：温度改变材料的极化响应，Dk 随之变化，延迟量跟着漂移。对策是选低温度系数材料，或做温度补偿。
- Dk 随频率变化（色散）：同一种材料在 1 GHz 与 10 GHz 下的 Dk 并不相同，宽频信号的不同分量延迟不同，造成信号失真。对策是选用 Dk 频率曲线平坦的材料。
- 吸湿：水的 Dk 约 80，材料吸湿哪怕只有 0.1%，Dk 也会被显著拉高。PTFE 类材料吸湿率极低（＜0.02%），FR-4 约 0.1–0.2%，这是 PTFE 在高湿环境下稳定性更好的原因之一。
此外还有介质厚度公差：延迟量只与 Dk 有关，但阻抗与介质厚度有关；厚度波动会造成阻抗失配，进而引入反射与振铃，间接影响时序判定。

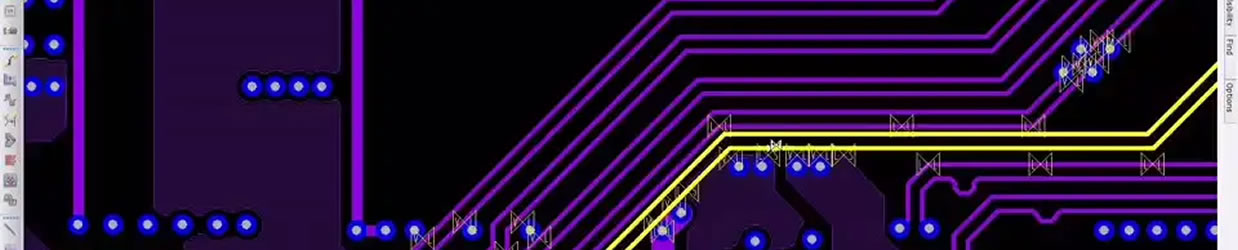

10. PCB 走线做延时线的七个设计要点
用走线做延时线时，蛇形线是最常用的形态，但有七个坑：
- 蛇形线间距：平行段之间的间距至少 3 倍线宽（3W 规则），否则相邻段互相耦合，信号会「走近路」，实际延迟小于设计值。
- 避免过密：蛇形线越密，耦合越强，延迟量与仿真值的偏差越大。必要时改用间断式或圆弧折返。
- 圆弧优于直角：直角折返会造成阻抗突变与反射，圆弧或 45° 折返更平滑。
- 参考平面完整：蛇形线下方的地平面不能开槽，否则回流路径被切断，延迟与损耗都会异常。
- 差分对等长：差分对内的两根线要等长，偏差一般控制在 5 mil 以内，否则共模抑制能力下降。
- 长度匹配优先级：先做组内匹配（差分对内），再做组间匹配（总线内各组），最后做跨组匹配。
- 仿真验证：蛇形线的实际延迟必须用三维电磁仿真或时域仿真确认，不能只按长度×单位延迟估算。
高速走线的通用规则见九条高速PCB信号走线规则，信号完整性问题的系统分析见PCB设计中信号完整性问题。
七项特征的工程取值参考，便于在规格书上定指标：
| 特征 | 定义 | 良好水平 | 不合格表现 |
|---|---|---|---|
| 工作带宽 | 可传输的频率范围 | 覆盖信号最高频率的 3 倍 | 高频分量被衰减，边沿变缓 |
| 延迟时间 | 信号通过所需时间 | 偏差 ≤±5% | 时序预算超标 |
| 插入损耗 | 通过时的能量损失 | ≤1 dB（视长度而定） | 幅度不足，接收灵敏度下降 |
| 回波损耗 | 末端反射损耗 | ≥20 dB | 反射造成振铃与过冲 |
| 驻波比 VSWR | 反射程度的度量 | ≤1.2:1 | >1.5:1 时能量传输效率明显下降 |
| 上升时间 | 电平转换时间 | 劣化 ≤10% | 眼图闭合，误码率上升 |
| 延迟稳定性 | 温湿度下的漂移 | ≤±1%（全温区） | 高低温测试时序失效 |
11. 制造与检验：把设计值做出来
延时线的精度最终取决于制造，下单前要明确的四项：
- 材料牌号与批次：写清具体牌号（如 RO3003）而非笼统的「高频材料」，并要求同批生产。
- 介质厚度公差：按 ±5% 或更严提出要求，常规板的 ±10% 不够。
- 线宽公差：阻抗与延迟对线宽敏感，一般要求 ±10%，高频板要求 ±5%。
- 检测方法：用 TDR（时域反射计）实测延迟与阻抗，或做测试 coupon 与板一起出货。
验收时对比实测值与仿真值，偏差超过 5% 就要回头查材料批次与压合参数。完整的工艺能力清单见PCB工艺能力。
常见问题解答
5个常见问题（FAQs）
1. 什么是PCB线路板上的延时线？
延时线是一种用于调节信号的结构元件，常用于高频高速电路中。
2. 延时线的主要特征有哪些？
主要特征包括工作带宽、延迟时间、插入损耗、回波损耗、驻波比、上升时间和延迟稳定性。
3. PCB材料对延时线有何影响？
PCB材料的介电常数和性能会影响延时线的性能一致性和预期效果。
4. 如何选择合适的延时线材料？
选择延时线材料时需要考虑性能、成本和应用需求，例如，罗杰斯公司的不同材料可供选择。
5. 为什么延时线的一致性很重要？
延时线的一致性确保信号在不同情况下的稳定传输，对于高频高速电路至关重要。
6. 蛇形走线的实际延迟为什么总比计算值小？
因为相邻平行段之间存在耦合，信号的一部分能量通过耦合「抄近路」直接到达，等效路径变短。间距越小、平行段越长，这个效应越明显。把间距加大到 3 倍线宽以上，或在仿真时把耦合纳入模型，才能算准。
7. 差分对的等长公差一般定多少？
取决于信号速率。1 Gbps 以下一般 50 mil 可接受；5–10 Gbps 要求 5–10 mil；28 Gbps 以上的高速串行链路要求 1–2 mil。注意这里的「等长」指差分对内两根线的长度差，不是与参考线的差值。
8. 温度对 PCB 走线延迟的影响有多大？
按温度系数量化：常规 FR-4 的 Dk 温度系数在 +200 ppm/℃ 量级，折算成延迟约 +100 ppm/℃（因为延迟 ∝ √Dk）。100 mm 走线在 0.684 ns 基础上，温度变化 50 ℃ 会带来约 3.4 ps 的漂移。对多数数字电路可忽略，但对相控阵与精密时基必须计入。
9. 用 FR-4 做延时线就一定不行吗？
不是。FR-4 的问题是 Dk 容差大（±0.3）、温度系数大、损耗高。如果应用场景是低频（＜1 GHz）、延迟精度要求宽松（±10% 可接受）、工作环境温度稳定，FR-4 完全够用。真正不能用 FR-4 的是毫米波、精密相控阵、长距离低损耗传输这几类。
10. 延时线设计完成后怎么验证？
三步：先用三维电磁仿真提取 S 参数，确认延迟与插损；再做时域仿真，看眼图与上升时间是否达标；最后在实物上用 TDR 或矢量网络分析仪实测，对比仿真。偏差超过 5% 时，优先查材料批次 Dk 与压合后介质厚度这两项。
