什么是阻焊层和焊锡膏层

在 PCB（Printed Circuit Board，印刷电路板）设计中，阻焊层（Solder Mask）与焊锡膏层（Paste Mask）是保障焊接可靠性与电路性能的核心层级。

初学者常易混淆两者功能，而资深设计师需深入掌握其材料特性、工艺适配性及参数设计逻辑 —— 本文将从基础定义延伸至进阶应用，全面解析两大层级的技术要点与实践价值。

阻焊层（Solder Mask）：从涂层到性能屏障

定义与材料本质​

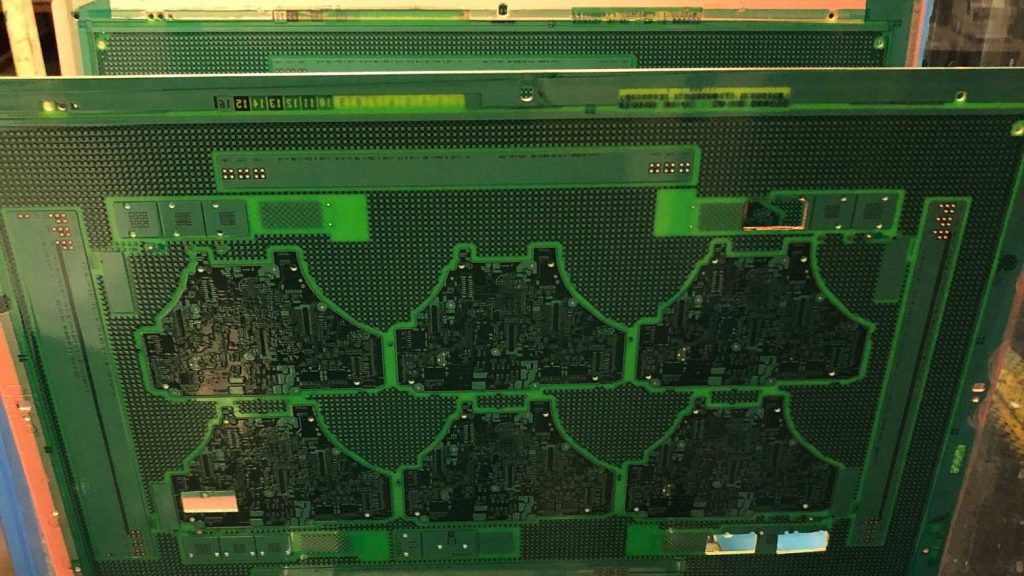

阻焊层并非简单的 “绝缘涂层”，而是由感光型环氧树脂油墨（主流）或热固化树脂制成的功能性薄膜，常见颜色为绿色（占比超 80%），也可根据需求定制蓝色、红色、黑色等。其核心特性需满足三大要求：​
电气绝缘性：体积电阻率≥10¹⁴Ω・cm（25℃），击穿电压≥20kV/mm，避免相邻导线短路；​
耐环境稳定性：可耐受 – 40℃~125℃冷热循环（工业级标准），抗湿气渗透（吸水率≤0.5%/24h@85℃）、抗化学腐蚀（如助焊剂残留、清洗剂）；​
工艺适配性：可通过光成像或丝网印刷成型，与 PCB 基材（FR-4、铝基板等）附着力≥5N/cm（剥离强度测试标准）。​

核心功能的技术细节​

焊接控制：阻焊开窗的精准设计​

阻焊层通过 “开窗”（暴露焊盘区域）实现焊接定位，开窗尺寸需严格遵循 **“焊盘 + 扩展量” 规则 **：​
常规 SMD 焊盘：开窗尺寸比焊盘大 0.1~0.2mm（单边扩展 0.05~0.1mm），既避免阻焊覆盖焊盘导致虚焊，又防止开窗过大引发相邻焊盘桥连；​
高频信号焊盘：开窗扩展量需缩小至 0.03~0.05mm，减少阻焊层边缘对信号的反射干扰（尤其在 1GHz 以上频段）；​
功率器件焊盘：若采用波峰焊，开窗需额外预留 0.1mm “溢流空间”，防止焊锡堆积导致散热不良。​

电气隔离：针对不同场景的优化​

高密度 PCB（线宽≤0.1mm）：阻焊层需具备精细线路覆盖能力，阻焊桥（两导线间的阻焊区域）宽度≥0.08mm，避免制程中阻焊桥断裂引发短路；​
高压 PCB（电压≥1kV）：阻焊层厚度需提升至 30~50μm（常规为 10~20μm），并采用 “双层阻焊” 工艺，增强耐击穿性能。​

基材保护：延长 PCB 寿命的关键​

阻焊层可隔绝空气中的氧气、湿气与灰尘，减缓铜箔氧化速度 —— 未覆盖阻焊的铜箔在常温下易生成氧化层（CuO/Cu₂O），导致焊盘可焊性下降；而覆盖阻焊的铜箔，其可焊性保质期可从 3 个月延长至 12 个月以上（符合 IPC-J-STD-003 标准）。​

类型与工艺适配​

阻焊层分为顶层（Top Solder）与底层（Bottom Solder），但需根据制造工艺选择对应类型：​

光成像阻焊（LPI）：

适用于精细线路 PCB（线宽 / 线距≤0.1mm），分辨率可达 0.05mm，通过紫外线曝光、显影实现精准开窗；​

丝网印刷阻焊：

适用于常规 PCB（线宽≥0.15mm），成本较低但分辨率有限（最小开窗≥0.2mm），需注意网版目数选择（通常为 300~400 目，目数越高涂层越均匀）。​

Paste Mask（焊锡膏层）

Paste Mask的定义

Paste Mask，中文称为焊锡膏层，是一种用于PCB上的特殊层。它通常用于表面贴装（SMD）元件的焊接。焊锡膏层包含了与电路板上的SMD器件的焊点相对应的孔。

焊锡膏层的功能

焊锡膏层的主要功能是为SMD器件的焊接提供准确的焊点位置。具体而言，焊锡膏层有以下作用：

制作焊锡模板：

在表面贴装（SMD）器件的焊接过程中，焊锡膏层被用于制作钢膜（或钢片）。这些钢膜上的孔对应着电路板上SMD器件的焊点位置。

控制焊锡量：

焊锡膏层的设计可以控制焊锡的数量，以确保正确的焊接。过多或过少的焊锡都可能导致焊接质量问题。

提高焊接精度：

通过使用焊锡膏层，可以更准确地将焊锡应用到SMD器件的焊点上，从而提高焊接的精度和可靠性。

焊锡膏层的类型

焊锡膏层通常分为Top Paste（顶层焊锡膏层）和Bottom Paste（底层焊锡膏层），分别用于电路板的顶部和底部。这样可以满足不同焊接需求和元件布局。

此外，焊锡膏层的孔径通常会略小于电路板上实际焊点的孔径，这可以通过指定扩展规则来进行微调，以确保焊接的精度和可行性。

在PCB设计中，理解Solder Mask和Paste Mask的作用至关重要。Solder Mask用于防止不必要的焊接和提供电气隔离，而Paste Mask用于控制SMD器件的焊点位置和提高焊接精度。这两个层在PCB的制造和性能方面都起着关键作用，因此设计师必须明确它们的功能和用法。

不同的PCB制造流程和软件工具可能会使用正片或负片表示这些层，但这只是不同的表示方式，不影响PCB的最终制造质量。

在PCB设计中，还要注意装配层和印丝层的区别，它们分别用于显示器件的外形和实际的物理外形。此外，通孔焊盘的设计也需要注意，孔的大小应比引脚大，以便进行焊接。

最后，为了确保PCB设计的成功，务必了解并掌握这些关键层的概念和用法。

行业发展趋势​

阻焊层材料升级：

面向汽车电子（-40℃~150℃工况），耐高温阻焊油墨（Tg≥180℃）逐步普及；面向柔性 PCB（FPC），可弯曲阻焊材料（断裂伸长率≥50%）成为主流。​

焊锡膏层智能化：

结合 AI 设计软件，可根据元件封装自动生成 “最优开口尺寸”（如 Altium Designer 的 “Paste Mask Expansion Wizard” 功能），减少人工误差。​

环保工艺适配：

无卤阻焊油墨（卤素含量≤900ppm）与无铅焊锡膏的搭配成为强制要求，设计时需避免使用含卤助焊剂兼容的阻焊材料，防止化学反应导致焊点失效。​

阻焊层与焊锡膏层的设计不仅是 “定义区域”，更是 “平衡性能、工艺与成本” 的系统工程。从材料选择到参数微调，每一步都需结合 PCB 的应用场景（如消费电子、工业控制、汽车电子）与制造工艺（如回流焊、波峰焊）—— 唯有深入掌握其技术本质，才能设计出高可靠性、长寿命的 PCB 产品。

---

常见问题解答

阻焊层和焊锡膏层是必需的吗？

是的，阻焊层和焊锡膏层在PCB设计中通常是必需的，因为它们分别用于焊接控制和焊点位置的准确性。

焊锡膏层的颜色有何作用？

焊锡膏层的颜色通常是绿色、蓝色或红色，不同颜色的主要作用是区分不同的PCB层或提供可视标识。颜色本身不会影响功能。

PCB设计中如何确保阻焊层和焊锡膏层的准确性？

在PCB设计中，通常使用专业的设计软件来绘制这些层。然后，通过生成Gerber文件进行检查和验证，以确保阻焊层和焊锡膏层的尺寸和位置准确无误。

装配层和印丝层有何不同？

装配层用于显示器件的实际外形和标称值，而印丝层用于显示器件的外形平面图。装配层通常用于布局和装配图，而印丝层会印在PCB板上。

为什么焊锡膏层的孔径要略小于焊点？

焊锡膏层的孔径略小于焊点是为了控制焊锡的数量，确保焊接的精度和可靠性。这可以通过扩展规则进行微调。

阻焊层厚度对高频信号有何影响？​

高频 PCB（≥5GHz）中，阻焊层厚度每增加 10μm，信号插入损耗会增加 0.1~0.2dB/inch（因介电损耗 tanδ 增大），故需选择低介电常数阻焊油墨（εr≤3.5@10GHz），且厚度控制在 10~15μm。​

无铅焊锡膏为何需调整焊锡膏层开口？​

无铅焊锡的表面张力比有铅焊锡高 30%~50%，流动性差，若仍采用有铅焊锡的开口尺寸，易出现 “焊锡不润湿”（焊点呈半球状而非月牙状），故需缩小开口尺寸以增加焊锡压力，确保润湿。​

如何解决阻焊层脱落问题？​

阻焊层脱落多因基材清洁不彻底（残留油污、氧化层）或固化温度不足（常规固化温度为 150℃/30min），设计时需在 Gerber 文件中标注 “基材预处理要求”（如化学清洗、微蚀处理），并指定阻焊固化工艺参数。​

超细间距元件（01005、0.3mm pitch QFP）的焊锡膏层设计要点？​

需采用 “激光切割钢网 + 纳米涂层”（减少焊锡黏连），焊锡膏开口尺寸误差≤±0.005mm，且开口边缘需做 “圆角处理”（R≥0.01mm），避免应力集中导致钢网变形。​
