PCB设计中进行热分析和建模的重要性

本文将探讨在PCB设计中进行热分析和建模的重要性,以确保电子元件在高温环境下的可靠性。

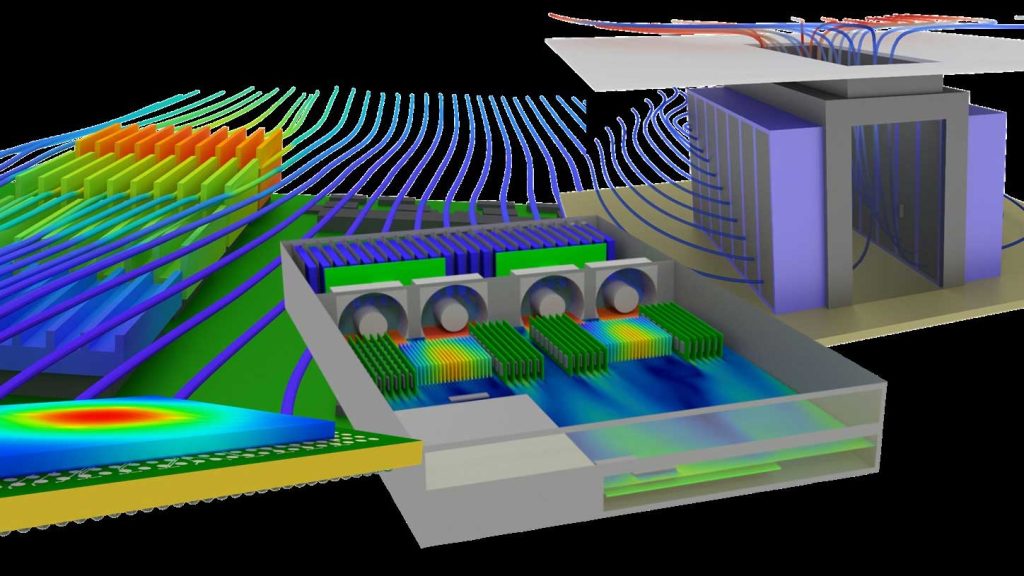

PCB设计中进行热分析和建模的重要性

电子元件的热分析

在贴片加工过程中,热分析可以帮助设计人员确定PCB电路板上各部件的电气性能,尤其是在高温环境下。

简单的热分析通常涉及计算整个电路板的平均温度,而复杂的分析可能需要建立多个线路板的瞬态模型。

然而,热分析的准确性在很大程度上取决于设计人员提供的元件功耗数据的准确性。

在许多应用中,重量和物理尺寸都是关键考虑因素。如果元件的实际功耗很低,可能会导致设计变得过于保守,从而使PCB的设计与实际情况不符。

另一方面,如果热安全系数设计得过低,元件的实际温度可能高于预测值,这可能需要额外的散热装置或风扇来降温,增加成本和设计时间。因此,在进行热分析时,准确的功耗数据至关重要。

PCB的热分析

在进行PCB的热分析时,需要考虑哪些部分是主要的发热元件。通常,MOS管和集成电路块等器件在工作时会产生大量热量。因此,在建模过程中,重点关注这些器件是至关重要的。

此外,还需要考虑PCB基板上的铜箔。铜箔不仅用于导电,还具有较高的导热性能,因此在热分析中不容忽视。

考虑到铜的高导热率(约为400W/(m℃)),与环氧树脂基板的导热率相比(仅为0.276W/(m℃)),铜箔在传导热量方面起着重要作用。

即使铜箔非常薄,但由于其大面积覆盖,其传热性能对于PCB的热管理至关重要。

PCB的热分析和建模对于确保电子元件在各种温度条件下的可靠性至关重要。准确的热分析可以帮助设计人员确定是否需要采取额外的散热措施,从而节省成本并提高电子设备的性能。

在PCB设计中,要注意提供准确的功耗数据,并综合考虑各个发热元件,以建立可靠的热分析模型。


常见问题解答

为什么需要进行PCB的热分析和建模?

PCB的热分析和建模可以帮助设计人员确定电子元件在高温环境下的性能,以确保其可靠性。

为什么热分析的准确性如此重要?

准确的热分析可以帮助设计人员采取适当的散热措施,从而避免过度保守的设计或元件过热的问题。

铜箔在PCB热分析中的作用是什么?

铜箔不仅用于导电,还在热分析中起到传导热量的重要作用,因为它具有较高的导热率。

为什么要考虑PCB中的发热元件?

发热元件,如MOS管和集成电路块,会产生大量热量,因此在热分析中需要特别关注它们。

如何提供准确的功耗数据进行热分析?

提供准确的功耗数据是关键,可以通过测量或仿真来获取这些数据,以确保热分析的准确性。
