随着科技的进步,一些电子产品,如手机、平板电脑等,正朝着轻量化的方向发展。用于SMT加工的电子元器件也越来越小,改为给0201.Dimension。如何保证焊点质量成为高精度贴装中的重要问题。作为焊接的桥梁,焊点的质量和可靠性决定了电子产品的质量,换句话说,在生产过程中,SMT的质量最终就是焊点的质量。
焊点质量的重要性

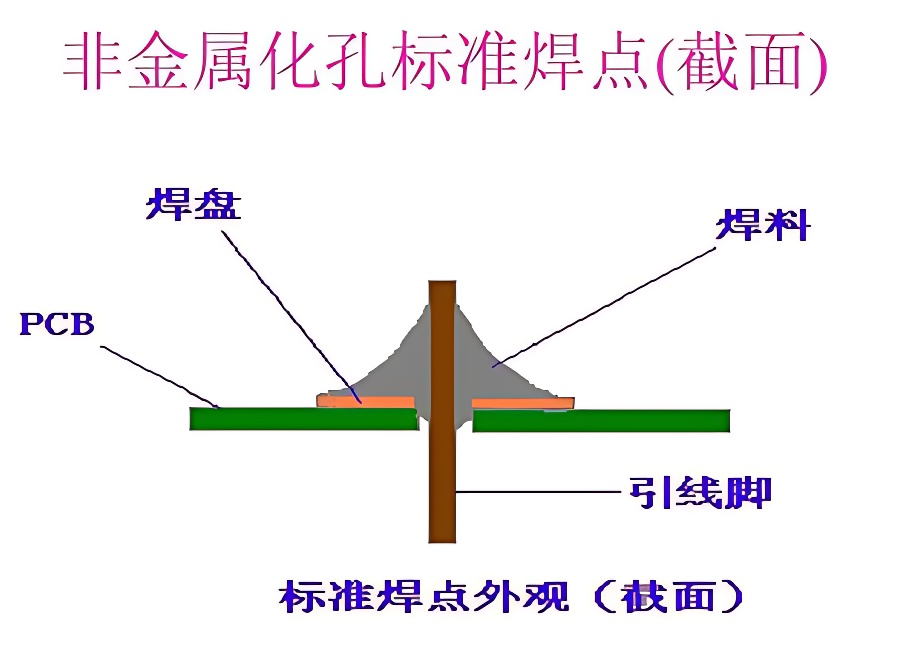

在设备的生命周期内,良好的焊点应不会出现机械和电气效率故障。其外观如下:
- 表面完整、光滑、有光泽;
- 适量的焊锡和焊锡完全覆盖焊盘和引线的焊接部分,元件高度适中;
- 良好的润湿性;焊点边缘要薄,焊料与焊盘表面的润湿角小于30°,最大不超过60°。

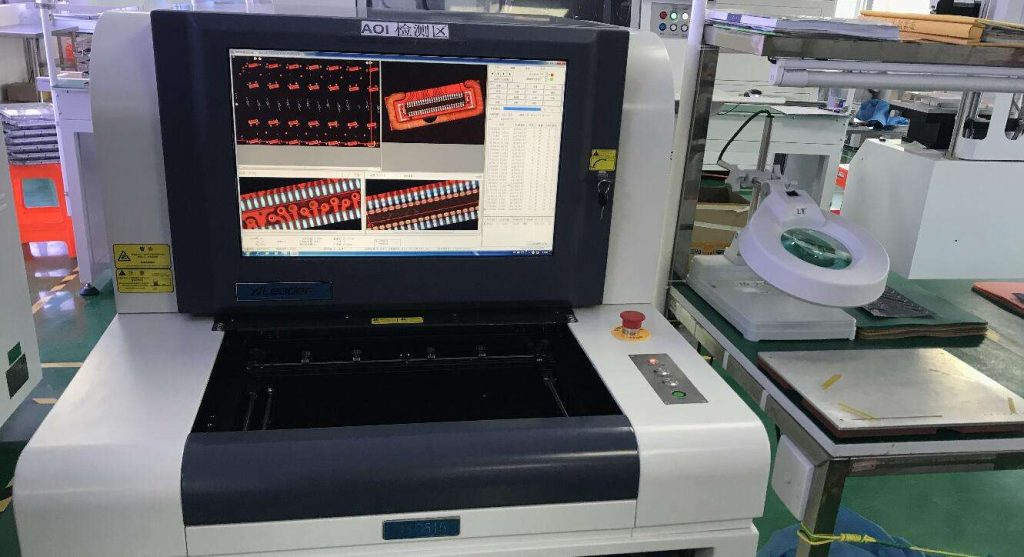

SMT加工外观检测内容
- 元器件是否缺失;
- 零件是否粘贴错误;
- 是否有短路;
- 有无虚焊。
焊接判断
焊接质量的判断是关键,以下是两种方法:
- 使用在线测试仪专用设备进行测试。
- 外观检查或AOI检查。 焊点焊锡过少时,焊锡渗透不良,或焊点中间有裂纹,或焊锡面突出,或焊锡与SMD不相容。 应立即判断是否存在大量虚焊。 判断方法是:检查PCB上同一位置的焊点是否有很多问题。 如果这只是单个PCB上的问题,则可能是焊膏划伤、引脚变形等原因造成的,比如在多块PCB上是同一个位置。 有一些问题。 这时候很可能是元器件不良或者垫片有问题造成的。

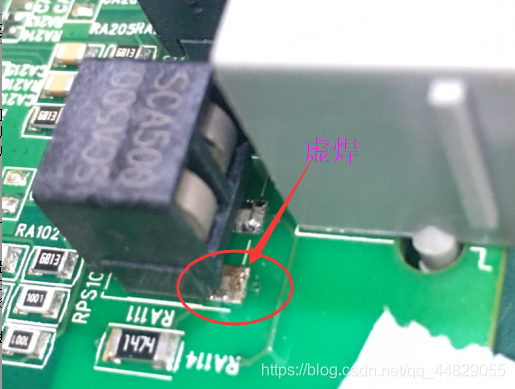

虚焊的原因及解决方法
- 垫片设计缺陷:焊盘上的通孔是焊接时PCB设计的主要缺陷。如果不是绝对必要,请不要使用它们。通孔会导致焊料损失和焊料不足; 焊盘间距和面积也需要标准匹配,否则应尽快修正设计。
- PCB板氧化:即焊盘发黑,不发光。 如果存在氧化,可以使用橡皮擦去除氧化层以重现明亮的光线。
- PCB板受潮:怀疑受潮可放入烘干箱内烘干。
- PCB板被油渍、汗渍等污染:此时用无水乙醇清洗。
SMT加工的质量和外观检测至关重要,它直接关系到电子产品的质量和可靠性。通过注意焊点质量和外观检测,可以确保产品的性能和长期可靠性。在制造过程中,要时刻监测焊点质量,并采取必要的措施来解决潜在问题,以确保最终的电子产品达到高标准。
常见问题解答(FAQs)
1. 为什么焊点质量对电子产品重要?
焊点质量直接影响电子产品的性能和可靠性。良好的焊点确保电子元件连接牢固,不会出现机械或电气故障。
2. 如何判断焊点质量?
焊点质量可以通过使用在线测试设备或进行外观检查(AOI检查)来判断。外观检查时要关注焊点的表面状态、润湿性和是否有异常现象。
3. 什么是虚焊?
虚焊是指焊点存在缺陷,通常表现为焊锡不足、裂纹、突出或与元器件不相容。虚焊可能会导致电子元器件连接不牢固,影响产品性能和可靠性。
4. 如何解决虚焊问题?
解决虚焊问题的方法包括修正垫片设计、处理氧化问题、防止受潮和清洗受污染的PCB板。对于复杂情况,建议咨询专业技术人员的帮助。
5. 如何确保SMT加工的质量?
确保SMT加工质量的关键在于监测焊点质量、进行外观检查、保持生产设备的良好状态和培训操作人员。定期检查和维护是保持高质量SMT加工的关键。
