如何降低印刷电路板的成本？

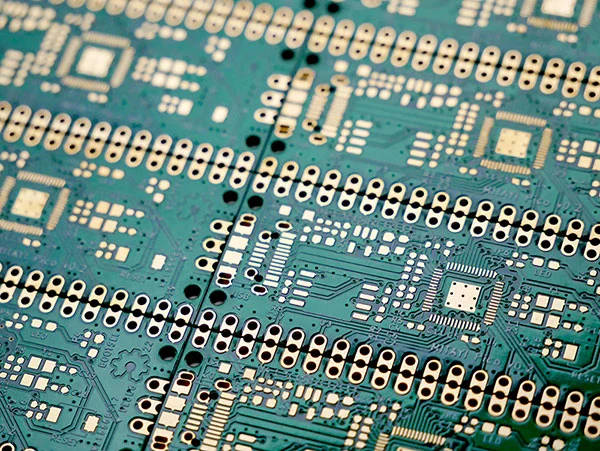

降低印刷电路板的成本实际上是通过保持简单和高效的设计来实现你的目标和需求。 PCB通常被视为一个复杂的任务，要将所有元件放入最小的空间内，或者尽可能地将它们分散开来以便阅读。实际上，有一个合适的平衡点。你可以通过寻找这个中间平衡点来降低PCB成本。
在本文中，我们将介绍七个降低印刷电路板成本的方法。
降低复杂性
降低PCB成本的最简单方法之一是创建一个简单的电路板，并对设计进行优化。寻找多种不同的设计选项，确保电路板尽可能简单。你不仅要优化电路板的元件，还希望它的尺寸适中，同时为每个元件提供适当的间隔。
尺寸适中
间隔不仅仅是与其他部分的关系，还与组装过程有关。如果你的电路板复杂而微小，制造商在组装线上组装你的电路板将需要更多的时间和精力。
变得非常小和紧凑会增加成本。尽可能节省空间，但不要缩小得需要多次运行才能组装好每个电路板。如果你在间隔方面遇到困难，请记住使用常见的形状可以降低PCB的成本。
如果可能的话，将电路板设计为正方形或矩形。复杂的形状会增加成本，特别是如果它们非常不规则。
保持一致性
如果你有大量订单或者同时获取多个电路板，那么降低印刷电路板的成本会变得更容易。如果保持整体电路板形状相同或者在整体设计上保持一致性，你将能够节省一些整个订单的成本。
尽量避免使用槽口
降低印刷电路板的成本也与你所跳过的部分有关。除非你非常需要在电路板上安装切口，否则应避免内部切割。当制造商需要在电路板上切割槽口或进行其他切割时，他们可能会向你收取更高的费用。一些设计师喜欢独特但统一的外观，这可能会吸引工程师的注意，但可能不会对你的功能或品牌认可度产生重大影响。
孔和环的尺寸
孔和环的尺寸应适合你的电路板，并尽可能大。较大的孔直径更好，因为它们不需要非常精确的机器。较小的孔和环需要更谨慎的控制和选择，这意味着需要更昂贵的设备和PCB生产成本。
制造商会设定不同的尺寸范围，但通常当孔径小于0.4毫米时，成本会增加。与制造商沟通了解他们的要求和定价计划。
对于穿孔垫和通孔孔径，请牢记最小环形间隙。这是垫的边界与孔的边界之间的最小距离。即使孔是椭圆形，该距离也需要保持一致。同样，不同的制造商根据你的环形间隙设置不同的要求和定价计划。
选择最佳的通孔
通孔有三种类型：盲埋孔、盲孔和贯穿孔（通孔）。贯穿孔从顶部或底部穿过整个电路板，而盲孔从顶部或底部穿到中间的某个层，不与顶部或底部接触。
贯穿孔是最经济实惠的，应尽可能使用。盲孔和埋藏孔会增加成本。它们只在高密度和高频复杂电路板上才是必需的，所以通常不需要使用它们。
关键时刻不要吝啬
我们主要讨论在制作PCB时如何节省成本，但有时你需要花钱，因为从长远来看可以节省费用。
使用劣质材料或替代品作为核心元件会降低初始生产成本，但当你不得不更频繁地更换电路板或拥有不满意的客户时，后期成本会增加。降低PCB成本的最佳方法可能是在质量生产上花费资金，避免损失、成本和不必要的生产批次。
