PCB设计中的阻抗匹配与0欧电阻

阻抗匹配是电路设计中的一个关键概念,它涉及到信号源或传输线与负载之间的合适匹配方式。这个概念在电子领域中至关重要,因为它可以帮助优化电路性能、减少信号噪声、避免反射和防止自激振荡。

本文将深入讨论阻抗匹配的重要性以及不同类型的阻抗匹配。

PCB设计中的阻抗匹配与0欧电阻

了解阻抗匹配

阻抗匹配是一项复杂的工程任务,旨在确保信号源与负载之间的电气特性相匹配,以便信号传输尽可能高效。在电子电路中,我们通常面临两种类型的阻抗匹配:串行阻抗匹配和并行阻抗匹配。

串行阻抗匹配

串行阻抗匹配通常用于高频信号。在这种情况下,我们使用串联电阻,其阻值通常在20到75欧姆之间。这些电阻的阻值与信号频率成正比,与PCB走线宽度成反比。为什么要使用串行电阻呢?

  • 减少高频噪声和过冲:高频信号的边沿很陡峭,其中包含大量的高频成分,容易产生辐射干扰和过冲。串行电阻与信号线的分布电容以及负载输入电容形成一个RC电路,有助于减少信号边沿的陡峭程度。
  • 减少反射和自激振荡:在高频情况下,信号波长非常短,如果传输线的特征阻抗与负载阻抗不匹配,信号将反射回来并可能导致自激振荡。串行电阻有助于减少这种反射。

并行阻抗匹配

并行阻抗匹配,也称为终端阻抗匹配,通常用于输入/输出接口端。这种匹配涉及到与传输电缆的阻抗匹配。不同类型的传输线需要不同阻值的匹配电阻,例如:

  • LVDS和RS422/485使用5类双绞线,其匹配电阻为100~120欧姆。
  • 视频信号使用同轴电缆,匹配电阻为75欧姆或50欧姆。
  • 使用平面电缆的匹配电阻为300欧姆。

并行匹配电阻的阻值通常与传输电缆的介质有关,与长度无关。它的主要作用是防止信号反射和减少自激振荡。

阻抗匹配的重要性

阻抗匹配不仅有助于提高电路性能,还可以改善系统的EMI性能,减少电磁干扰。此外,阻抗匹配还可以用于解决电路设计中的一些常见问题,如单点接地、配置电路和系统调试。它还可以在高频信号网络中充当电感或电容,有助于解决EMC(电磁兼容性)问题。

0欧电阻的多重作用

0欧电阻在电子电路中也扮演着重要的角色,尽管它的阻值为零,但它有多种用途:

  • 做跳线:如果某段线路不需要使用,可以直接不焊接0欧电阻,起到跳线的作用,而不影响外观。
  • 电路参数未确定时的替代:在匹配电路参数不确定的情况下,可以用0欧姆代替。在实际调试中确定参数后,再用具体数值的元件代替。
  • 测量电流:0欧电阻可以方便地用于测量某部分电路的工作电流。只需去掉0欧电阻,接上电流表,即可轻松测量电流。

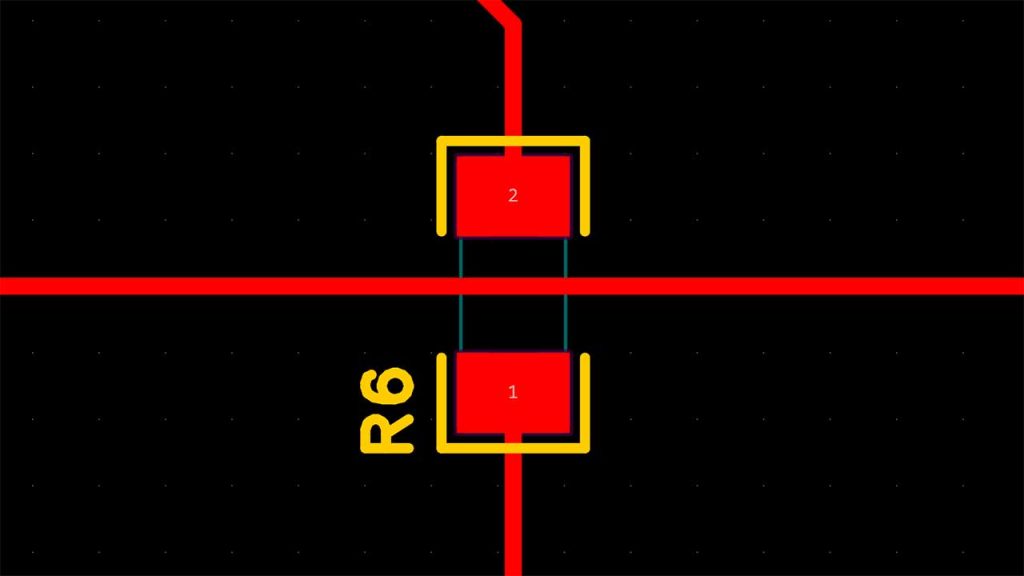

  • 布线的紧急解决方案:在布线过程中,如果遇到无法解决的情况,可以添加0欧电阻起到跨接作用,解决布线问题。
  • 单点接地:0欧电阻可以用于将模拟地与数字地的单点接地共地,以提高系统的电气性能。
  • 配置电路:有时,0欧电阻可以代替跳线和拨码开关,降低维护成本。
  • 系统调试:在系统调试阶段,0欧电阻可以用于将系统分成几个模块,以缩小故障查找范围。

阻抗匹配是电路设计中不可或缺的一部分,它有助于提高电路性能、减少噪声、避免反射和防止自激振荡。同时,0欧电阻作为一个多功能元件,也在电子电路中发挥着重要的作用。要确保电路的高质量和稳定性,务必在设计和调试过程中考虑阻抗匹配的原则。


常见问题解答

1. 什么是串行阻抗匹配?

串行阻抗匹配是一种用于高频信号的阻抗匹配方法,通常使用串联电阻来匹配信号源与负载之间的电气特性。

2. 什么是并行阻抗匹配?

并行阻抗匹配是一种用于输入/输出接口的阻抗匹配方法,它涉及到与传输电缆的阻抗匹配,以确保信号传输的高效性。

3. 阻抗匹配如何提高电路性能?

阻抗匹配可以减少信号噪声、防止反射和自激振荡,从而提高电路性能。

4. 为什么要使用0欧电阻?

0欧电阻在电路设计中有多种用途,包括做跳线、替代未确定参数、测量电流、解决布线问题等。

5. 阻抗匹配对电磁兼容性有何影响?

阻抗匹配有助于改善系统的电磁兼容性,减少电磁干扰,提高系统稳定性。
