高速PCB设计中消除串扰

高速PCB设计中的串扰问题可能会威胁电路板的性能。如果不加以纠正,串扰可能会导致电路板无法正常工作或出现时断时续的问题。本文将深入探讨什么是高速PCB设计中的串扰以及如何有效地预防和解决它。

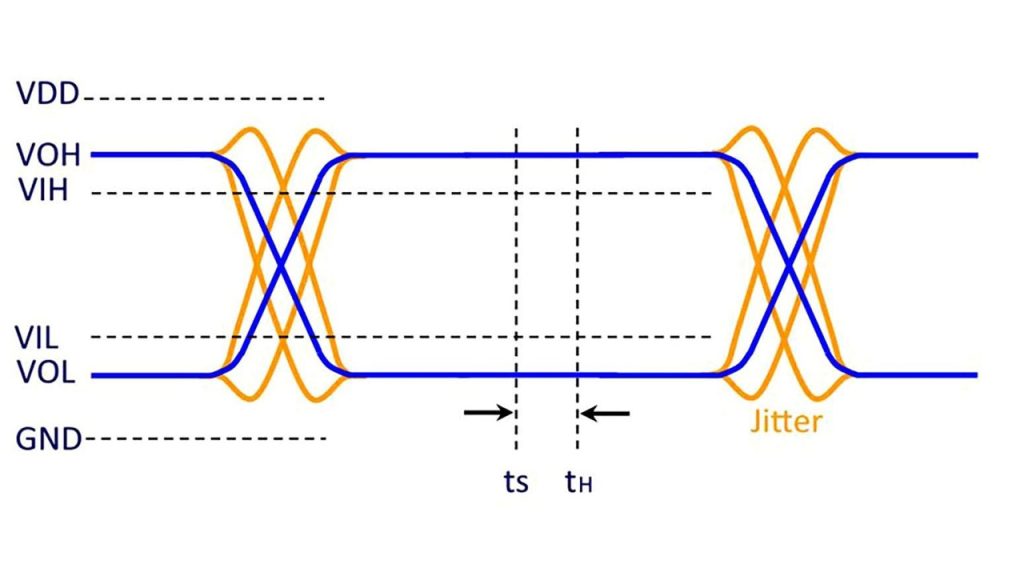

高速PCB设计中消除串扰

1. 什么是高速PCB设计中的串扰?

串扰,指的是在PCB上运行的导线之间发生的非预期电磁耦合。即使这些导线实际上并未直接接触,电磁耦合也可能导致一条迹线上的信号脉冲无法正常传递给另一条迹线。

通常,串扰发生在距离非常接近的平行运行导线之间。虽然这些迹线的间距可能已经足够小以满足制造需求,但它们可能无法满足电磁兼容性的要求。

考虑两条平行迹线,其中一条的信号幅度显著大于另一条。这可能导致信号强的迹线对弱的迹线产生不利影响,因为信号幅度大的迹线可能会模仿信号弱的迹线的特性阻抗。这将导致串扰问题的发生。

一般来说,串扰通常发生在同一层上相邻的两条平行迹线之间。然而,也可能发生在相邻层上的两条平行迹线之间,这称为宽边耦合。

宽边耦合之所以更容易发生,是因为相邻两个信号层之间的核心厚度很小,通常在4密耳(0.1毫米)左右,有时甚至小于同一层上两条迹线之间的距离。

2. 消除高速设计中的潜在串扰

幸运的是,您可以采取一些关键的高速PCB设计技巧,以减少串扰的潜在风险。以下是一些实用的方法:

a. 增大差分对与其他信号路径的距离

将差分对(Differential Pairs)与其他信号路径之间的距离尽量拉大。一项经验法则是,间距应至少是走线宽度的3倍。

b. 提高时钟走线与其他信号走线的隔离

同样,时钟走线与其他信号走线之间的差异应尽量增大,同样遵循3倍拇指宽度的规则。

c. 保持不同差分对之间的距离

确保不同差分对之间的距离尽可能大。在这里,经验法则略有不同,间距应为走线宽度的5倍。

d. 将异步信号远离总线和高速信号

异步信号,如RESET、INTERRUPT等,应尽量远离总线和高速信号。这些信号在电路板的正常操作中很少被使用,因此可以被路由到开关或开机信号旁边。

e. 交替改变信号层的布线方向

确保电路板上相邻的两个信号层的布线方向交替改变,即一个水平,一个垂直。通过不允许迹线在相邻平面上平行延伸,可以减少宽边耦合的机会。

f. 使用接地层隔离

在多层PCB设计中,将相邻的两个信号层之间的层与接地层分开。这样做不仅增加了两个信号层之间的距离,还提供了信号层所需的返回路径,进一步降低串扰风险。

3. 设计软件如何帮助消除串扰

PCB设计工具提供了许多内置功能,可帮助您避免串扰问题。通过制定电路板层规则,指定布线方向和创建微带堆栈,设计工具可以帮助您减少宽边耦合的机会。

此外,使用网络类别规则,您可以为易受串扰影响的网络分配更大的布线间隔。差分对路由器将差分对视为一个整体布线,而不是分开处理,从而确保了所需的间距。

除了内置功能外,有一些外部工具,如串扰计算器和信号完整性模拟器,可帮助您评估和解决高速PCB设计中的串扰问题。

串扰问题可能会对印制电路板的性能造成严重威胁,但通过采用合适的设计技巧和PCB设计软件的帮助,您可以有效地预防和解决这些问题。了解如何消除高速PCB设计中的串扰是确保电子设备正常运行的关键一步。

现在,您已经了解了高速PCB设计中的串扰问题以及如何解决它,是时候采取适当的措施,确保您的电路板设计不受串扰的影响。通过遵循这些技巧和方法,您可以创建高性能、稳定的PCB,使您的电子设备更加可靠。


FAQs (常见问题)

1. 串扰只会在高速PCB设计中出现吗?

不完全是。串扰问题在高速PCB设计中更为显著,但它们也可能在其他设计中出现。关键在于布线和信号频率。

2. 串扰的主要影响是什么?

串扰可能导致信号失真、性能下降和电路板故障。

3. 除了电路板布局,还有其他方式可以减少串扰吗?

是的,适当的层堆栈设计和信号完整性分析也可以帮助减少串扰问题。

4. 为什么差分对的距离如此重要?

差分对的距离影响了它们之间的电磁耦合,因此需要保持足够的间隔以减小串扰风险。

5. PCB设计工具是否有免费版本可供使用?

是的,有许多PCB设计工具提供免费版本,适用于小型项目和个人设计者。
