什么是PCB阻抗
在电路中，具有电阻、电感和电容的元件会对交流电产生一种阻碍作用，这种阻碍被称为阻抗。在特定频率下，电子器件传输信号线中，相对于GND和VCC，高频信号或电磁波在传播过程中所受的阻力被称为特性阻抗，它是电阻、电感和电容抗的一个矢量总和。阻抗的单位是欧姆，通常用符号Z来表示。

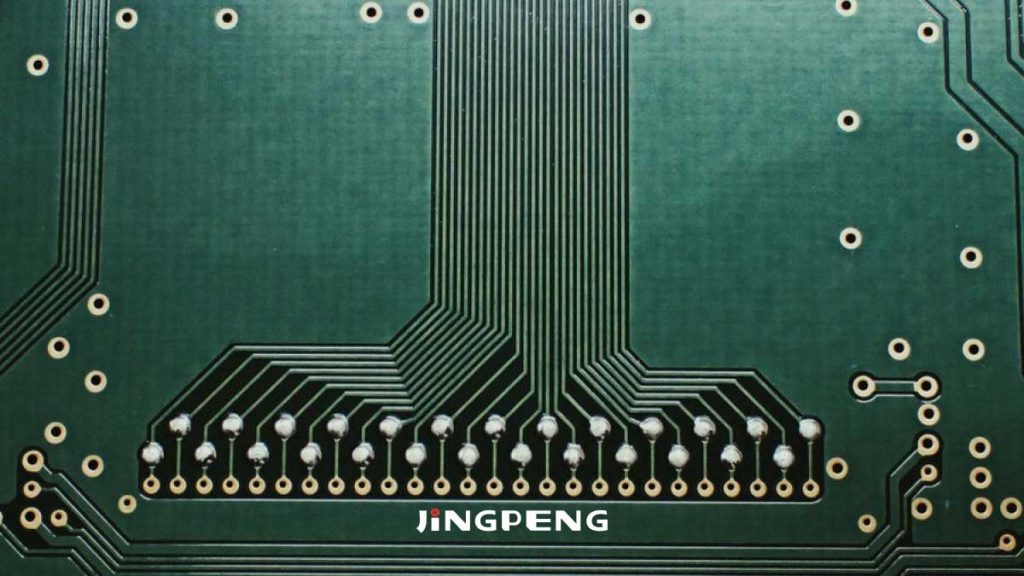

阻抗的计算公式
阻抗的影响因素通常包括信号线宽度w、信号线厚度t、介质层厚度h以及介电常数εr。一般来说，阻抗与介电常数成反比关系，与介质层厚度成正比关系，与线宽成反比关系，与铜厚度成反比关系。
阻抗的计算公式如下：
Z0 = 87 / SQRT(εr + 1.41) × ln[(5.98h) / (0.8w + t)]
其中：
- Z0：印刷导线的特性阻抗
- εr：绝缘材料的介电常数
- h：印刷导线与基准面之间的介质厚度
- w：印刷导线的宽度
- t：印刷导线的厚度
这个公式可以帮助我们计算印刷电路板（PCB）中导线的特性阻抗，这在高频电路设计中非常重要。
PCB阻抗的重要性
PCB阻抗在现代电子产品的设计和制造中扮演着关键的角色。随着电子技术的发展，高频电路的应用越来越广泛，尤其在通信、无线传输和计算机领域。在这些应用中，信号的稳定传输和抗干扰能力是至关重要的，而这正是PCB阻抗所关注的领域。如果阻抗不匹配或不稳定，信号传输可能会受到损害，从而影响设备的性能和可靠性。
PCB阻抗的设计和优化
要实现良好的PCB阻抗匹配，首先需要了解所使用材料的介电常数、导线的几何尺寸以及PCB板层的设计。通过使用上面提供的阻抗计算公式，可以计算出所需的特性阻抗值，从而指导设计过程。在PCB设计的过程中，设计工程师需要平衡信号传输的稳定性、抗干扰能力和成本等多个因素。
为了优化PCB阻抗，可以采取一些措施，例如合理选择介电材料、调整导线的宽度和厚度，以及控制介质层的厚度。在高频电路中，对于特定的频率，阻抗匹配更为关键，因此需要特别注意。
单端阻抗和差分阻抗
单端阻抗和差分阻抗是电路设计中重要的概念，它们在高频电路和信号传输中扮演着不同的角色。
单端阻抗
单端阻抗是指信号线相对于地（或其他参考点）的阻抗。在单端传输中，信号通过一条导线传输，另一条导线通常是地线（或其他参考点），这是常见的信号传输方式。单端阻抗的计算包括导线的几何尺寸、介质常数、导线距离地面的高度等因素。单端阻抗的匹配对于稳定的信号传输至关重要，尤其在高频电路中。
差分阻抗
差分阻抗是指差分信号线之间的阻抗。在差分传输中，信号通过两条平衡的导线传输，这两条导线的信号相位相反，可以有效抵消噪声的干扰。差分传输常用于高速数据传输和抗干扰能力要求较高的场景，如USB、HDMI等接口。差分阻抗的匹配同样是确保信号质量的关键因素。
单端阻抗和差分阻抗的比较
- 单端阻抗适用于一般的信号传输，它相对简单且成本较低。
- 差分阻抗适用于需要高速传输和更好的抗干扰能力的场合，虽然设计和实现略为复杂，但可以提供更稳定和可靠的信号传输。
在电路设计中，根据实际需求选择合适的传输方式和阻抗匹配非常重要。正确理解和应用单端阻抗和差分阻抗有助于提高电路的性能和可靠性。
PCB阻抗的应用领域
PCB阻抗的应用非常广泛，包括但不限于以下领域：
- 通信设备：在手机、无线路由器、通信基站等设备中，PCB阻抗的稳定性对信号传输的质量有着直接影响。
- 射频电路：射频电路中需要处理高频信号，因此PCB阻抗的匹配至关重要，可以帮助减小信号反射和衰减。
- 高性能计算机：在高性能计算机和服务器中，PCB阻抗的稳定性可以确保数据传输的快速和可靠。
- 汽车电子：现代汽车中的电子设备越来越多，包括导航、安全系统等，PCB阻抗的稳定性对于车内电子设备的正常工作非常重要。
PCB阻抗是现代电子产品设计中一个关键的考虑因素。通过合理计算和优化PCB阻抗，可以确保信号的稳定传输和抗干扰能力，提高设备的性能和可靠性。在各个领域，PCB阻抗都发挥着重要作用，为现代科技的发展做出了重要贡献。
常见问题解答
Q1：为什么PCB阻抗在高频电路中如此重要？
在高频电路中，信号的频率较高，阻抗的不匹配可能导致信号反射、传输损耗增大等问题。因此，PCB阻抗的稳定性和匹配性对于高频电路的正常工作非常关键。
Q2：如何计算PCB阻抗？
PCB阻抗可以使用上文提供的公式进行计算，其中涉及到导线的几何尺寸、介电材料的特性等参数。设计工程师可以根据需要来优化这些参数以达到所需的阻抗值。
Q3：PCB阻抗在汽车电子中的应用是什么？
在现代汽车中，电子设备的使用越来越广泛，包括车载导航、安全系统、娱乐系统等。这些设备需要稳定的信号传输，因此PCB阻抗的稳定性对于汽车电子设备的正常工作至关重要。
