随着科技的不断进步，电子产品的性能和速度要求也越来越高，特别是在高速通信领域。在电路板制造工艺中，眼图成为了评估数字信号质量的关键工具之一。本文将带您深入了解什么是眼图，它如何形成，以及如何根据眼图分辨信号质量。
什么是眼图？

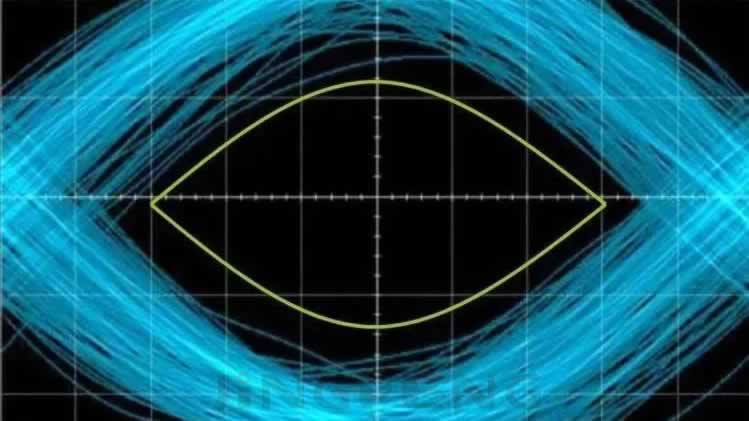

眼图是示波器上的一种图形展示，它将多个码元的波形叠加在一起，形成一种眼睛的形状，因此得名。它是数字信号分析的一种重要方法，通过观察眼图，可以评估信号的完整性、稳定性以及是否受到噪声和串扰的影响。
眼图的形成过程
眼图的形成过程相对复杂，涉及多个步骤。首先，从待测信号中恢复出时钟信号。然后，将时钟信号作为基准，将多个相同码元的波形在时域上对齐，逐个叠加起来形成眼图。
眼图中包含的信息
观察眼图可以获取许多关键信息，包括：
- 上升时间和下降时间： 这些参数衡量信号从低电平到高电平或从高电平到低电平的变化速度。
- 上冲和下冲： 上冲表示信号超过设定电压的尖端脉冲，而下冲则表示相反的情况。
- 门限电平： 这是在特定误码率下，接收器能够达到的最低接收电平。
分辨信号质量的方法
眼图不仅可以显示信号的基本特征，还能反映出噪声和抖动的影响。观察眼图时，需要注意以下几点：
- 眼图的形状： 眼图的形状越开放，信号质量越好。若眼图收缩或模糊，可能存在噪声或串扰。
- 眼图的高度： 眼图的高度越高，表示信号的噪声和抖动越小，信号质量越高。
- 噪声和抖动： 若眼图线迹模糊，可能是噪声和抖动造成的，需进行相应调整以提升信号质量。
通过做信号仿真，可以获取眼图情况，并根据观察结果判断信号质量。若眼图情况不佳，电路板厂可以调整硬件设计或PCB设计，以确保生产的产品信号质量达到要求。
眼图作为电路板厂中的数字信号分析工具，对于评估信号质量和调整硬件设计至关重要。通过观察眼图的形状、高度和噪声情况，可以判断信号质量，并采取相应措施以提升产品性能。因此，熟练掌握眼图分析方法对于高速通信领域的从业者来说是至关重要的。不断深化对眼图的理解，将有助于优化产品设计和制造，满足不断提升的性能要求。
常见问题解答
1. 眼图只适用于高速通信领域吗？
并非如此。虽然眼图在高速通信中应用广泛，但它在许多其他领域也有用武之地，如数据存储、控制系统等。
2. 如何处理眼图中的噪声问题？
要减小眼图中的噪声影响，可以优化电路板的布局和设计，使用合适的滤波器以及提升信号的抗干扰能力。
3. 眼图分析是否可以取代其他信号分析方法？
眼图分析是一种重要的信号分析方法，但并不能取代其他方法。不同的分析方法在不同场景下具有不同的优势，综合使用可以更全面地评估信号性能。
4. 如何进行眼图仿真？
眼图仿真可以使用专业的电路仿真软件，如SPICE软件，通过模拟电路中的各种参数和条件，生成眼图并进行分析。
5. 眼图的形状是否一成不变？
不同的信号特性和环境因素都会影响眼图的形状，因此在实际应用中可能会出现不同的眼图形态。
