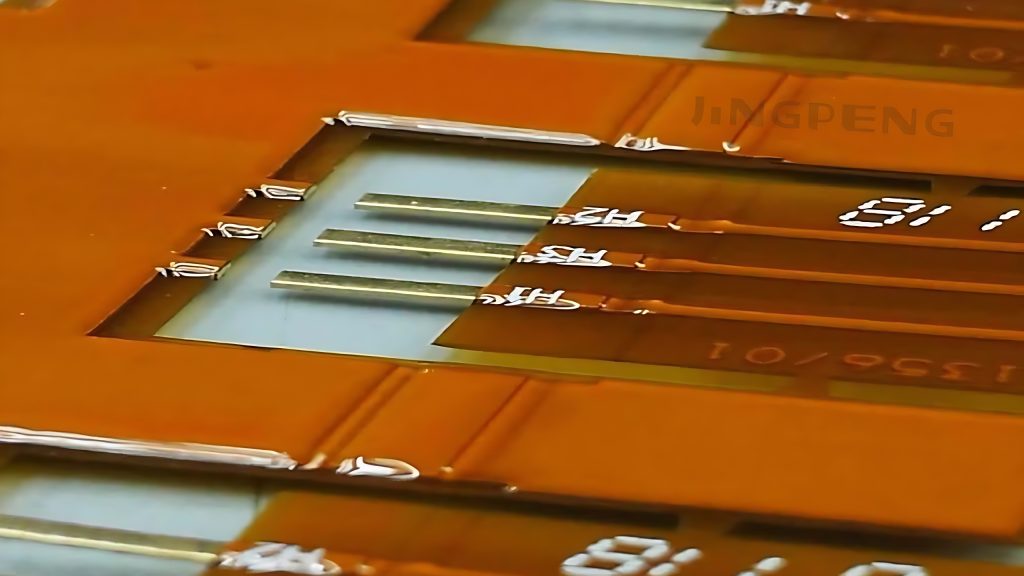

电池FPC（Flexible Printed Circuit）是一种关键的柔性电路板，具有弯曲和折叠的特性，广泛应用于翻盖手机、电池保护电路等领域。在了解电池FPC的工作原理和应用之前，让我们深入了解其特点和制造过程。
电池FPC的特点
弯曲性与折叠性
电池FPC能够在不损坏电路的情况下进行弯曲和折叠，这使其成为连接手机各个部分的理想选择。然而，在使用过程中要注意保持FPC的平整度，避免过度弯曲，以免损坏电路。
1~2层设计
电池FPC通常设计为1~2层的结构，较少采用多层设计。其基材和覆盖层多为聚酰亚胺，与铜箔压合而成。厚度常以铜箔厚度表示，如1.5OZ、2.0OZ。
覆盖层设计与注意事项
与常见的PCB设计不同，电池FPC的覆盖层开口较小，需要注意树脂粘合的过程，避免树脂溢出造成焊盘污染和漏焊。
电池FPC的制造过程
废料区处理
电池FPC的废料区一般采用二道工艺，包括Solid Copper和Cross Hatching两种方法。这些方法影响着FPC的灵活性和弯曲性。
SMT支持
在表面贴装技术中，支架是不可或缺的。支架一般由合成材料制成，以支撑FPC。定位方式要注意粘贴位置，以避免FPC翘起和影响焊膏印刷。
印刷过程中的注意事项
由于电池FPC相对平整度较差，印刷过程中会出现焊膏量控制问题。建议对网板开孔进行调整，以适应不同元件的尺寸和跨度，避免漏焊和冷焊现象。
回流焊中的考虑事项
支撑板的温度控制
在回流焊炉中，支撑板的温度要适中，以保证支撑板和FPC的温度一致性，避免冷焊。温度设置和风扇的合理调节都是关键因素。
分割与邮票孔
为了便于分割，FPC会提前沿着轮廓进行切割，保留Micro Joint。邮票孔的使用既方便了分割，又避免了毛刺的产生。
对电池FPC的新认识
电池FPC作为柔性电路板的关键部分，其设计和制造需要考虑多个因素，包括弯曲性、制造工艺和印刷过程。在连接手机部件、电池保护电路等应用中，合理使用电池FPC可以提高设备的性能和可靠性。
电池FPC在现代电子设备中扮演着重要角色，其柔性特性和设计制造过程对设备性能至关重要。通过了解电池FPC的特点、制造工艺和应用注意事项，我们可以更好地利用这一关键技术，为电子设备的发展做出贡献。
常见问题解答
Q1：电池FPC适用于哪些领域？
电池FPC广泛应用于翻盖手机、电池保护电路等领域，连接手机各个部分并提供柔性连接。
Q2：FPC的废料区处理有哪些方法？
废料区处理包括Solid Copper和Cross Hatching两种方法，影响FPC的灵活性和弯曲性。
Q3：电池FPC的制造材料是什么？
电池FPC的基材和覆盖层一般为聚酰亚胺，与铜箔压合制成。
Q4：为什么电池FPC在印刷过程中会出现问题？
电池FPC的平整度相对较差，加之支撑和胶带等因素，容易导致印刷过程中的焊膏量控制问题。
Q5：FPC的分割方式有哪些？
FPC的分割方式包括人工切割和使用特殊模具（类似冲床）切割两种方法，保留Micro Joint以提高连接稳定性。
