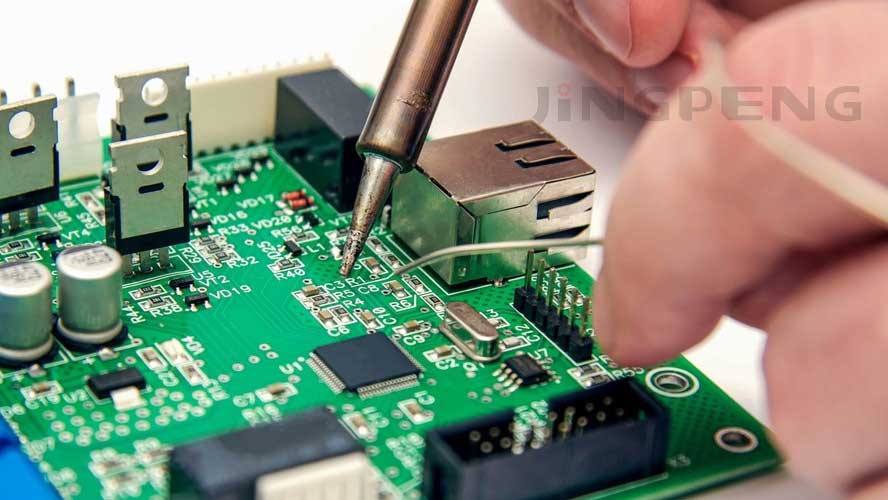

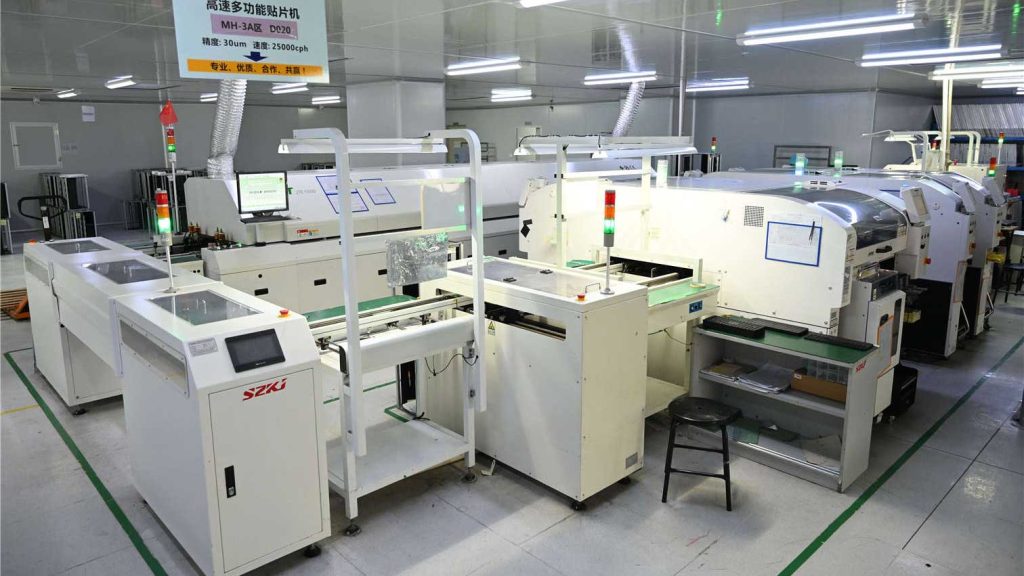

线路板最佳焊接方法

发布:2023-12-23 · 更新:2023-12-23

文将深入讨论焊接过程中的一个关键步骤——金属的沾锡。我们将了解沾锡的含义、表面张力的作用以及金属合金共化物的产生,以及沾锡角的重要性。

1. 沾锡作用

在焊接过程中,当热的液态焊锡溶解并渗透到被焊接的金属表面时,就称为金属的沾锡或金属被沾锡。这一过程涉及焊锡与铜的混合,形成一种新的合金,其中部分是铜,部分是焊锡。

这种溶媒作用称为沾锡,它在各个部分之间形成分子间键,生成金属合金共化物。良好的分子间键形成是焊接工艺的核心,它决定了焊接点的强度和质量。

只有印刷线路板铜的表面没有污染,没有氧化膜才能进行沾锡,并且焊锡与工作表面需要达到适当的温度。

2. 表面张力

我们都熟悉水的表面张力,它使得涂有油脂的金属印刷线路板上的冷水滴保持球状。这是由于在这种情况下,使固体表面上的液体趋于扩散的附着力小于其内聚力。通过温水和清洁剂清洗,可以减小水的表面张力,使水浸润涂有油脂的金属板并形成一个薄层。

这种情况发生是因为附着力大于内聚力。与水不同,锡-铅焊锡的内聚力甚至比水更大,使焊锡呈球状,以最小化其表面积(在相同体积情况下,球体相对于其他几何形状具有最小的表面积,以满足最低能量状态的需求)。

助焊剂的作用类似于清洁剂对涂有油脂的金属板的作用。此外,表面张力高度依赖于表面的清洁程度和温度。只有附着能量远大于表面能量(内聚力)时,才能实现理想的沾锡。

3. 金属合金共化物的产生

焊接时,铜和锡之间的金属间键形成晶粒,晶粒的形状和大小取决于焊接时温度的持续时间和强度。较少的热量会形成精细的晶状结构,从而形成具有最佳强度的优良焊接点。

然而,如果反应时间过长,不管是由于焊接时间过长还是温度过高,或两者兼有,都会导致粗糙的晶状结构,该结构是砂砾质的且易脆,切割强度较低。

在采用铜作为金属基材,锡-铅作为焊锡合金的情况下,铅不会与铜形成金属合金共化物。然而,锡可以渗透到铜中,形成铜锡合金共化物Cu3Sn和Cu6Sn5。

焊接质量与合规治理术语口径

把焊接质量与合规治理相关的名称按概念归类并统一,比各自沿用习惯叫法更利于评审对齐,规范说明可参照EMI设计规范与控制原则。

同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

焊接质量与合规治理术语口径

  • 按概念归类并统一命名。
  • 不同环节默认假设有别。
  • 对照表注明依据与职能。
  • 作废名称单独留档。
  • 口径一致才有可比性。
  • 本文不给操作条件。

依据文件与版本治理

同一名称的作业或检验文件在不同版本下要求可能不同,按名称而非版本执行就会失去可比性,标准汇编可参照常用印制电路板IPC标准。

建议把文件编号、版本号、生效日期与批准人一并留档,并限制再分发权限;现场只保留当前有效版本,作废版本单独封存。适用标准、客户规范与内部作业文件属于不同层级,冲突时的优先顺序宜在合同或技术协议中事先写明。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

依据文件与版本治理

  • 名称相同版本可能异。
  • 编号版本日期批准人同记。
  • 现场只留当前有效版。
  • 标准客户内部件分层。
  • 优先顺序事先约定。
  • 结论不随引用方变。

供应商数据表与责任界面

焊接质量与合规治理相关的性能与安全信息应来自供应商提供的受控资料,而不是口头经验或外观印象,法规科普可参照什么是RoHS。

建议记录资料名称、版本、生效日期、提供职能与批准人,并与采购规格、验收依据互相引用;资料更新或供应方变更时,由授权职能评估影响范围并触发复评。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

供应商数据表与责任界面

  • 信息来自受控资料。
  • 名称版本日期批准人同记。
  • 与采购规格验收互引。
  • 资料更新触发复评。
  • 以数据表与法规为准。
  • 本文不给使用条件。

安全环保与适用法规

与焊接质量与合规治理相关的现场义务,应按适用法规与当地监管要求单独核实,不能沿用外部经验,标准解读可参照全面了解常用的印制电路板标准。

建议建立适用法规清单,记录法规名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用。职业防护、废弃物处置与信息披露等事项以现场受控文件、供应商数据表与当地法规为准,并由具备相应资质的人员复核后留档。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

安全环保与适用法规

  • 法规清单单独维护。
  • 版本日期与职能写明。
  • 合规结论与采购互引。
  • 防护以现场文件为准。
  • 资质人员复核留档。
  • 本文不给操作条件。

人员授权与岗位资质

接触受控资料、作出焊接质量与合规治理相关结论或签核记录的人员应有明确授权,可靠性说明可参照PCB可靠性设计DfR原则与应用。

建议维护授权名单,记录岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本文不提供任何资质认定方法、培训内容或判定阈值。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

人员授权与岗位资质

  • 授权名单按岗位维护。
  • 范围日期批准职能同记。
  • 调岗结束及时回收权限。
  • 作废授权单独标识。
  • 安全解释由授权职能出。
  • 本文不给判定阈值。

记录字段与证据链

焊接质量与合规治理相关记录的价值在于可追溯,字段宜落在管理信息上,材料科普可参照PCB板材科普。

建议记录覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联;处置结论由授权职能书面确认,接收方回执归档。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

记录字段与证据链

  • 字段落在可追溯信息上。
  • 发现时间与样件同记。
  • 依据版本与岗位并留。
  • 处置由授权职能确认。
  • 回执与复评结论互引。
  • 本文不给处置步骤。

评审记录与结论可追溯

焊接质量与合规治理相关评审的价值在于留下可追溯的结论,而不只是当场达成口头一致。

建议评审记录覆盖议题、参与职能、依据文件版本、结论、遗留事项与关闭状态,并与术语对照表、记录台账互相引用。对未达成一致的条目,应写明责任人与复评节点,避免问题在下一轮交付中以新面貌重复出现;相关记录按项目与版本归档,作废结论单独标识。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

评审记录与结论可追溯

  • 评审留下可追溯结论。
  • 议题职能依据同记。
  • 结论与遗留事项并列。
  • 未决条目写责任与节点。
  • 多份清单互相引用。
  • 作废结论单独标识。

外协方与供应商协议

把外协方、供应商与内部职能在焊接质量与合规治理上的责任界面写清楚,才不会出现无人确认的空档,管理规范可参照5G PCB的管理规范。

建议在协议中写明交付范围、随货合规资料、偏离通报方式、禁止事项与违约处置原则,并要求对方对资料版本变化给出书面通知。任何超出约定范围的交付由授权职能书面确认后方可接收;来源不明的资料不纳入受控文件体系,也不作为验收依据。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

外协方与供应商协议

  • 责任界面写进协议。
  • 交付范围与合规资料明确。
  • 偏离通报方式要约定。
  • 资料变化需书面通知。
  • 越权交付需授权确认。
  • 来源不明不入受控。

例外情形与豁免审批

现场条件受限时,焊接质量与合规治理相关的既有规则总有例外,关键是把例外变成可核对的书面结论。

建议建立豁免记录,覆盖申请原因、涉及范围、影响范围、替代依据、批准职能与复评节点,并与评审记录互相引用。豁免不等于永久放行,后续资料版本、供应商或依据文件变更时应重新判断历史结论是否仍适用。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

例外情形与豁免审批

  • 受限时例外难免。
  • 例外要变成书面结论。
  • 记录原因范围与依据。
  • 批准职能与复评节点写明。
  • 与评审记录互相引用。
  • 不给替代条件数值。

变更触发条件与复评范围

资料版本、供应商、适用法规或依据文件任一项变化,焊接质量与合规治理相关结论都宜触发一轮有针对性的复评。

复评的价值在于确认历史结论是否仍然适用,而不是把全部记录重做一遍。建议把变更事项、影响范围、复评结论与恢复条件关联留档,并与原评审记录、异常单互相引用;对跨部门项目,由授权职能统一判断复评深度,避免同一项目并行存在两套依据。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

变更触发条件与复评范围

  • 任一项变化即触发复评。
  • 确认历史结论是否适用。
  • 影响范围与结论同留。
  • 恢复条件写清楚。
  • 与异常单互相引用。
  • 避免两套依据并行。

治理维度对照

把焊接质量与合规治理的关注对象、依据来源与记录载体并列,有助于在审核时快速定位需要补齐的制度或记录缺口。下表仅为定性归类,不代替评审或签核结论。

表中不给出任何配方、温度、时间、压力、数量或判定数值,实际结论应以供应商数据表、现场作业文件、适用标准、合同与当地法规共同确认,并由具备相应职能的人员复核后留档。表格的作用是保证管理不漏项,而非替代任何一轮实际审查或验证。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

治理维度对照

  • 表格用于审核初筛。
  • 只是定性归类。
  • 不代替实际验证。
  • 不提供任何数值。
  • 文件与法规为准。
  • 复核结论需留档。

客户审核与交付核对清单

建议逐项核对焊接质量与合规治理相关的术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,焊接标准可参照PCBA焊接标准。

清单应保留每轮的核对结论与差异描述,作为制度修订依据。这样管理从「被问到才补记录」推进到「依据明确、责任清晰、过程可追溯」,也能在客户审核或内部追溯时快速定位到具体环节。对跨部门项目,建议把同一份清单作为三方共用的交付基线并注明生效版本。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

客户审核与交付核对清单

  • 口径版本与资料逐项过。
  • 法规授权与记录不漏核。
  • 评审外协豁免同核对。
  • 复评结论要关联。
  • 差异描述回写制度。
  • 三方共用一份基线。

焊接质量与合规治理合规管理常见问题解答

1. 为什么相关名称要先统一口径?

因为同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

2. 资料与信息为什么要以受控版本为准?

因为同一名称的文件在不同版本下要求可能不同,按名称引用会失去可比性。建议记录编号、版本号、生效日期与批准人,作废版本单独封存;适用标准、客户规范与内部文件的优先顺序宜在合同中事先写明。

3. 安全环保义务应如何落到文件上?

建议建立适用法规清单,记录名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用;职业防护与废弃物处置以现场受控文件、供应商数据表与当地法规为准。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

4. 人员授权名单应包含哪些信息?

建议覆盖岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本页不提供任何资质认定方法或判定阈值。

5. 记录台账应包含哪些字段?

宜覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联。字段应落在可追溯信息上,而不是记录任何可复用的条件。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

6. 什么情况下应触发复评?

资料版本、供应商、适用法规或依据文件任一项变化,都宜触发一轮有针对性的复评,确认历史结论是否仍然适用。建议把变更事项、影响范围、复评结论与恢复条件关联留档,避免同一项目并行存在两套依据。

7. 外协责任界面为什么要写进协议?

因为口头约定无法在换版或人员变动后追溯。建议写明交付范围、随货合规资料、偏离通报方式与禁止事项,并要求对方对资料版本变化给出书面通知;来源不明的资料不纳入受控文件体系。

8. 客户审核前的交付核对清单应包含什么?

建议包含术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,每轮保留核对结论与差异描述并回写管理制度。本页不提供任何焊接温度、时间、焊料配比或缺陷修复方法,原文已有的描述一字不删。

4. 沾锡角

沾锡角是一个重要的概念,它涉及到焊锡的共晶点温度和金属表面的互动。当焊锡的共晶点温度高出大约35℃时,当一滴焊锡放置在热的涂有助焊剂的表面上时,就形成了一个弯月面。在某种程度上,金属表面的沾锡能力可以通过弯月面的形状来评估。如果焊锡弯月面具有明显的底切边,类似于涂有油脂的金属板上的水珠,甚至呈球形,那么金属表面可能是不可焊接的。只有弯月面的角度小于30度时,才具有良好的焊接性。

通过深入了解金属的沾锡过程,我们能更好地理解焊接工艺的关键步骤,从而提高焊接质量和效率。

金属的沾锡是焊接工艺中的一个关键过程,它决定了焊接点的强度和质量。了解沾锡的作用、表面张力的影响以及金属合金共化物的产生对于成功的焊接至关重要。同时,了解沾锡角的概念可以帮助评估焊接的可行性。

通过不断提高我们对焊接工艺的理解,我们可以实现更高质量的焊接连接。

线路板最佳焊接方法


常见问题解答:

1. 沾锡是否适用于所有金属?

不是的。沾锡主要适用于铜和锡之间的焊接。其他金属可能需要不同的焊接方法。

2. 什么是沾锡角?

沾锡角是指焊锡与金属表面形成的角度。当角度小于30度时,具有良好的焊接性。

3. 为什么沾锡角重要?

沾锡角的大小影响着焊接的质量和可行性。一个合适的沾锡角可以确保焊接点的强度和稳定性。

4. 是否可以使用助焊剂来改善沾锡效果?

是的,助焊剂可以帮助改善沾锡效果,特别是在金属表面不够清洁的情况下。

5. 如何选择适当的焊接材料?

选择适当的焊接材料取决于要焊接的金属类型和应用需求。建议在专业人士的指导下进行选择。
