电子产品中的PCB板，上布满了各种电子元器件，它们是如何精确地安装在PCB上的呢？
这就要归功于SMT（表面贴装技术）以及其中的一个关键环节——锡膏印刷。
1. SMT前道设备：锡膏印刷机
在SMT生产线的前道设备中，锡膏印刷机扮演着关键的角色。这些印刷机的任务是将锡膏精确地印刷到PCB的焊盘上，以便在后续阶段更好地安装和焊接电子元器件。
2. 锡膏印刷过程

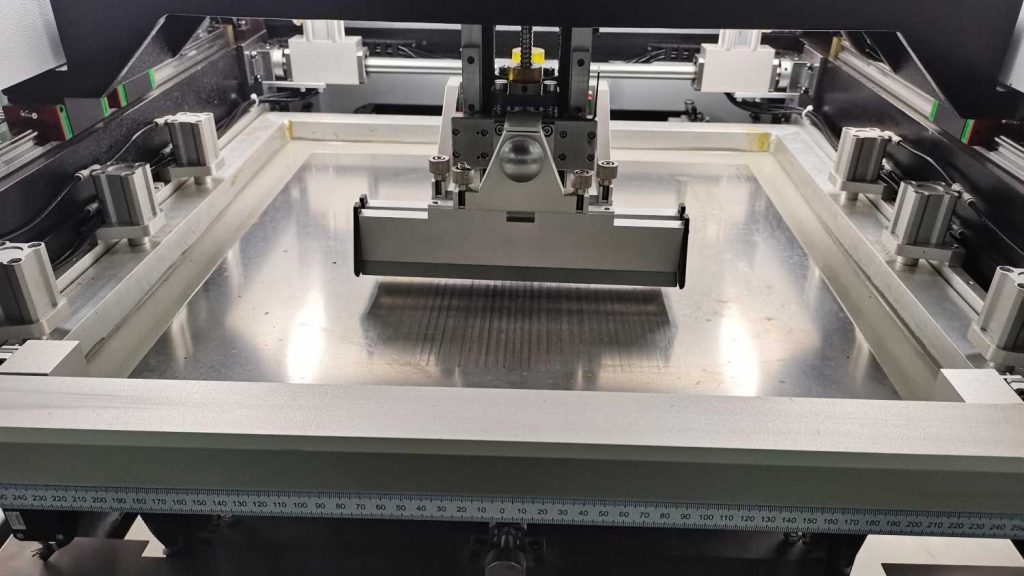

SMT锡膏印刷机工作原理如下：首先，需要准备一块钢板，这个钢板上的网格与PCB上的焊盘位置一一对应。然后，这块钢板被安装到锡膏印刷机上，确保网格的位置与PCB焊盘完全匹配。
一旦定位完成，锡膏印刷机上的刮刀会在模具上来回移动，使锡膏穿透钢板的网格，精确地覆盖在PCB焊盘上，实现锡膏的印刷。
3. SMT锡膏印刷机的分类
3.1 全自动锡膏印刷机
这种类型的印刷机通常用于大批量的SMT生产线。一旦设置好相关参数，机器就可以自动完成印刷、传送，将PCB送至下一个工作站。
3.2 半自动锡膏印刷机
半自动锡膏印刷机通常用于试产阶段或多元化产品线中。装卸钢板和对准工作通常需要人工操作，而只有锡膏印刷是自动的。
这需要熟练的操作，否则可能会导致电路板质量问题。另一方面，半自动印刷机相对便宜。
3.3 手工锡膏印刷机
在成本较低、人工成本较低的地区，可以看到手工锡膏印刷机的身影。在这种情况下，所有操作都是手动完成，只需钢板、刮刀和锡膏。
4. 焊膏印刷质量标准
在SMT生产中，锡膏印刷质量至关重要，有两个关键标准：
4.1 锡膏印刷位置
4.2 锡膏印刷数量
如果锡膏印刷不均匀，可能导致焊锡短路和空焊等问题，因此这两个标准的准确掌握非常关键。
5. 影响锡膏印刷质量的因素
多个因素会影响锡膏印刷质量：
5.1 刮刀类型
选择适合未使用的锡膏或红胶特性的刮刀。
5.2 刮刀角度
刮刀刮锡膏的角度通常在45-60度之间。
5.3 刮刀压力
刮刀的压力会影响锡膏的分布，太大的压力可能导致较少的锡膏被印刷。
5.4 刮刀速度
刮刀速度影响锡膏的形状和数量，不同的锡膏需要不同的刮刀速度。
5.5 钢板剥离速度
剥离速度过快可能导致锡膏拉丝或磨尖。
5.6 是否使用真空座
真空座有助于PCB的固定，增加钢板与PCB之间的紧密性。
5.7 线路板变形
变形的线路板可能导致锡膏印刷不均匀。
5.8 钢板开孔
钢板开孔直接影响锡膏印刷质量。
5.9 钢板清洁
保持钢板清洁非常重要，尤其是防止锡膏残留到不应该有锡膏的地方。
SMT锡膏印刷是电子制造过程中至关重要的一环，它的质量直接关系到整个产品的性能和可靠性。通过合理的选择和操作，可以确保高质量的锡膏印刷，从而生产出卓越的电子产品。
常见问题解答
1. 什么是SMT锡膏印刷机？
SMT锡膏印刷机是一种用于将锡膏印刷到PCB焊盘上的设备，是电子制造中的重要工序之一。
2. 锡膏印刷质量为什么重要？
锡膏印刷质量关系到焊接的可靠性，如果质量不好，可能会导致焊接问题，如短路或空焊。
3. 锡膏印刷机有哪些分类？
锡膏印刷机主要分为全自动、半自动和手工三种类型，用于不同规模和需求的电子制造。
4. 如何提高锡膏印刷的质量？
可以通过选择合适的刮刀、控制刮刀的角度、压力和速度，以及确保清洁等方式来提高锡膏印刷的质量。
5. SMT技术在电子制造中的作用是什么？
SMT技术使电子元器件的表面贴装变得更加高效和精确，为电子制造提供了更好的解决方案。
