电路系统的各个子模块需要进行数据交换,然而,不同模块之间可能存在一些问题,导致信号无法正常、高质量地传输。这些问题可能涉及工作时序的偏差或信号类型的不一致。为了解决这些问题,我们需要考虑使用不同类型的接口。在本文中,我们将介绍电路设计中的七种常用接口类型,讨论它们的关键特点以及在不同情境下的适用性。
1. TTL电平接口
关键特点:
- 速度一般限制在30MHz以内。
- 输入端存在几个pF的输入电容,限制了高频信号的传输。
- 驱动能力一般较低,最大为几十毫安。
- 信号电压较高,容易与低电平接口产生串扰。
TTL电平接口是常见的电路设计接口,但其速度和驱动能力有限。高频信号可能会受到输入电容的限制,因此信号会丢失。在设计中,需要谨慎处理与其他电平接口的兼容性问题。
2. CMOS电平接口
关键特点:
- 低功耗和抗干扰能力较强。
- 高频时可能比TTL消耗更多功率。
- 输入阻抗较高,耦合电容容量较小。
- 通常需要TTL转换以驱动ECL电路。
CMOS电平接口在功耗和抗干扰能力方面表现出色。然而,在高转换频率下,可能比TTL更耗电,需要特别注意电压波动引发的信号误判。此外,CMOS接口需要谨慎处理电平转换和驱动问题。
3. ECL电平接口
关键特点:
- 高速,速度可达几百MHz。
- 高功耗,容易引发EMI问题。
- 抗干扰能力较差。
- 通常需要负电源供电,输出电压为负值。
ECL电平接口在高速应用中表现出色,但其高功耗、EMI问题和抗干扰能力需要特别注意。此外,ECL电路需要专门的电平转换以与其他接口兼容。
4. RS-232电平接口
关键特点:
- 低速串行通信接口标准。
- 电平标准反常,高电平为-12V,低电平为+12V。
- 数据传输速度慢,传输距离有限。
RS-232接口是广泛使用的低速串行通信标准,但需要注意其电平标准与常见接口不同。通信速度较慢,适用于较短距离传输。

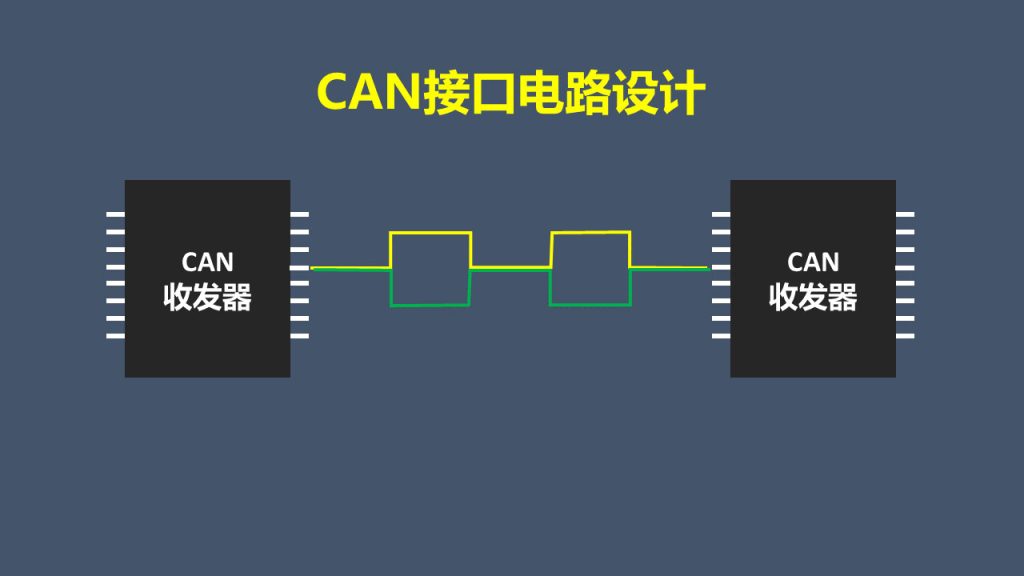

5. 差分平衡电平接口
关键特点:
- 使用差分信号(uA-uB)传输数据。
- 能够抵消噪声,实现较远距离、较高速率的传输。
- 抗共模干扰能力强。
差分平衡电平接口通过使用差分信号传输,具有出色的抗干扰和传输性能,适用于高速、长距离传输。
6. 光隔离接口
关键特点:
- 利用光信号实现电信号的隔离和传输。
- 具有卓越的抗干扰能力。
- 电气隔离,适用于高电压和大电流控制。
光隔离接口通过光电耦合实现电信号的隔离和传输,具有卓越的抗干扰能力,适用于高电压和大电流的控制应用。
7. 线圈耦合接口
关键特点:
- 电气隔离能力强。
- 信号带宽有限。
- 高效的功率传输。
线圈耦合接口具有强大的电气隔离能力,但信号带宽有限。它适用于需要电气隔离和功率传输的应用。
8. 常见问题解答(FAQ)
Q1: 不同接口之间如何选择?
A1: 选择接口类型应基于应用需求,包括速度、功耗、抗干扰能力和距离等因素。
Q2: 如何处理不同接口之间的电平转换?
A2: 可以使用专门的电平转换芯片,如MAX232,来实现不同接口之间的电平转换。
电路设计中的接口选择至关重要,它直接影响了数据交换的性能和可靠性。不同接口类型具有各自的特点,需要根据具体应用需求进行选择。了解这些接口的关键特点和优劣势可以帮助工程师更好地设计电路系统。
