抄板反推原理图的方法

在印制电路板反向技术研究中,反推原理图是一项关键任务。

这一过程旨在通过分析印制电路板的文件图或者实物,揭示电路的原理和工作情况,同时用于分析产品的功能特征。

我们将分享一些关于进行PCB原理图的逆向设计的方法和技巧,无论您是在反向研究中还是正向设计中使用。

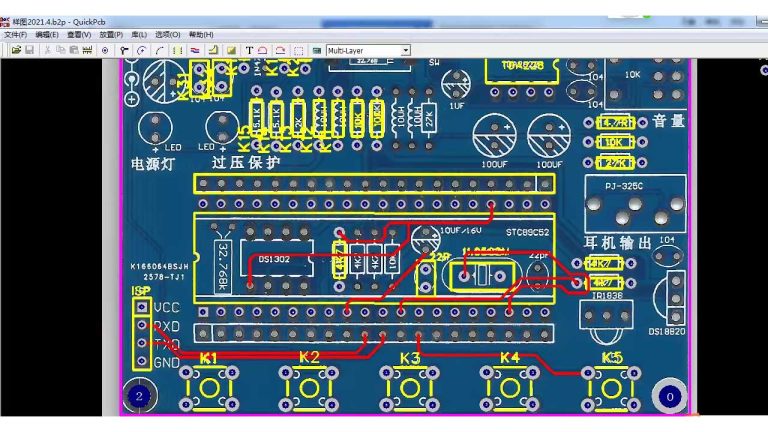

抄板反推原理图的方法

1. 合理划分功能区域

在进行原理图的逆向设计时,合理划分功能区域可以提高效率。通常,相同功能的元件在印制电路板上会集中布置。通过合理划分功能区域,工程师可以更轻松地理清线路,准确绘制原理图。这一过程需要一定的电子电路知识,首先找出核心元件,然后根据线路连接将相关元件划分为一个功能区域。同时,利用元器件序号可以加速功能区域的识别。

2. 找对基准件

基准件在原理图绘制中起着重要作用,它们作为PCB的主要部件,决定了原理图的准确性。通常,可以选择电路中起主要作用的元器件作为基准件,如集成电路、变压器、晶体管等。选择这些元件作为基准件可以更容易地确定原理图的基本框架。

3. 正确区分线路,合理绘制布线

地线、电源线和信号线的正确区分对于原理图的绘制至关重要。这需要工程师具备电源知识、电路连接知识和印制电路板布线知识。线路的区分可以根据元器件连接情况、铜箔宽度以及电子产品特征等方面进行分析。在布线绘制时,使用接地符号可以帮助区分地线,使用不同颜色和线条可以区分不同类型的线路。此外,专用标志和分开绘制单元电路也有助于清晰和准确的布线。

4. 掌握基本框架,借鉴同类原理图

工程师需要熟练掌握基本电子电路的框架构成和原理图绘制方法。这包括对简单和经典单元电路的基本组成形式的了解,以及形成整体电路框架的能力。此外,不要忽视同一类型电子产品在原理图上的相似性。通过积累经验,工程师可以借鉴同类电路图来进行新产品原理图的绘制。

5. 核对与优化

完成原理图绘制后,需要进行测试和核对,确保原理图的准确性。特别是对于电路中参数敏感的元件,需要核对其标称值。通过与PCB文件图的对比和核对,确保原理图与文件图完全一致。如果发现原理图布局与要求不符,需要进行调整,直到达到合理和规范、准确和清晰的标准。

逆向设计PCB原理图可能会有一些挑战,但通过合理的方法和技巧,您可以揭示电子电路的奥秘。


FAQs (常见问题解答)

我需要多少电子电路知识才能进行原理图的逆向设计?

基本的电子电路知识是必需的,特别是了解元器件和线路连接。但随着经验的积累,您可以不断提高逆向设计的能力。

如何选择基准件?

基准件通常是起主要作用的元器件,如集成电路、变压器等。选择这些元件作为基准件可以更容易确定原理图的基本结构。

有没有工具可以帮助进行原理图的逆向设计?

有一些电路设计软件可以帮助绘制原理图,但对于逆向设计,通常需要依赖手动绘制和分析。

如何区分不同类型的线路?

区分线路需要具备相关的电源知识和布线知识。您可以根据元器件连接情况、线路铜箔宽度和电子产品特征进行分析。

逆向设计的最终目标是什么?

逆向设计的目标是揭示电子电路的原理和工作情况,同时用于分析产品的功能特征。这对于理解和改进电子产品非常重要。
