如何防止电路板短路?

在制作电子设备的过程中,线路板短路是一种常见而令人头痛的问题。短路问题可能导致元件受损,甚至使整个系统无法正常工作。因此,我们必须高度重视线路板短路问题。本文将介绍在线路板制作过程中常见的短路问题,以及如何进行短路检查和预防。

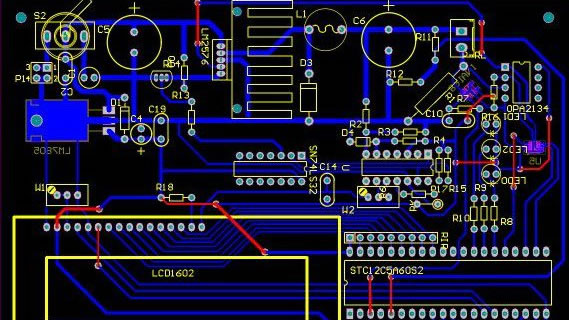

如何防止电路板短路

线路板短路问题的重要性

线路板短路问题可能在制作过程中产生,一旦出现,可能引发严重后果。例如,元件烧坏、系统故障等,都可能因短路问题而发生。短路问题也可能导致整个系统无法正常工作,从而影响产品的性能和可靠性。因此,我们应该在制作过程中充分了解短路问题,并采取有效的检查和预防措施。

在线路板打样中如何查找短路?

1. 检查PCB设计图: 打开PCB设计图,将涉及短路的网络标出,特别关注离得近、容易连接的地方,尤其是内部集成电路(IC)的短路问题。

2. 人工焊接注意事项:

  • 在焊接前,目视检查线路板,使用万用表检查关键电路是否短路,特别是电源与地之间的关系。
  • 每次焊接完一个芯片,都要使用万用表测量电源和地是否短路。
  • 在焊接过程中,避免将焊锡甩到芯片的焊脚上,特别是表面贴装元件。

3. 分区域排查: 如果发现短路现象,可以拿一块相同的板来割线,然后将每个部分的功能块分别通电,逐步排除短路问题。

4. 使用短路定位分析仪器: 借助专业的短路定位分析仪器,如新加坡PROTEQ CB2000、香港灵智科技QT50、英国POLAR ToneOhm950等,进行精确的短路定位。

如何检查和防止线路板短路?

1. PCB设计阶段: 在设计阶段,要充分考虑每个芯片的电源分割,特别是对于BGA(球栅阵列)芯片。使用磁珠或0欧电阻连接,避免电源与地之间的短路问题。

2. 人工焊接注意事项:

  • 焊接前,目视检查PCB板,使用万用表检查关键电路是否短路,特别是电源与地之间的关系。
  • 每次焊接完一个芯片,都要使用万用表测量电源和地是否短路。
  • 在焊接过程中,避免将焊锡甩到芯片的焊脚上,特别是表面贴装元件。

3. 使用短路定位分析仪器: 借助专业的短路定位分析仪器,如新加坡PROTEQ CB2000、香港灵智科技QT50、英国POLAR ToneOhm950等,进行精确的短路定位。

4. 小心焊接电容器: 在焊接小型表面贴装电容器时要格外小心,特别是功率滤波电容器。数量众多的电容器容易导致电源和地之间的短路问题,甚至电容器本身可能出现短路情况。

5. BGA芯片焊接注意事项: 对于BGA芯片,由于焊点被芯片覆盖看不见,应在设计阶段将每个芯片的电源分割开。使用磁珠或0欧电阻连接,避免相邻电源与地焊球短路的问题。

6. 分区域排查: 如果发现短路现象,可以拿一块相同的板来割线,然后将每个部分的功能块分别通电,逐步排除短路问题。

线路板短路问题可能在制作过程中造成严重影响,但我们可以通过充分了解短路问题的原因、检查方法和预防策略,来减少短路问题的发生。通过综合运用设计阶段的预防措施、人工焊接的注意事项以及专业的短路定位仪器,我们可以更有效地解决线路板短路问题,确保电子设备的性能和可靠性。


常见问题解答(FAQs)

1. 什么是线路板短路问题?
线路板短路是指在电子设备制作过程中,导线或元件之间意外连接,导致电路闭合,可能引发元件烧坏等问题。

2. 如何在人工焊接中防止线路板短路?
在焊接前目视检查线路板,用万用表测量关键电路是否短路。每次焊接完一个芯片后,使用万用表测量电源和地是否短路。

3. 如何使用短路定位分析仪器?
将短路定位分析仪器连接到线路板上,根据仪器提示进行操作,可以精确定位短路问题的位置。

4. 为什么要在设计阶段考虑BGA芯片的电源分割?
BGA芯片焊点被芯片覆盖看不见,设计时将电源分割开,可以便于后续出现短路问题时更容易定位到具体芯片。

5. 为什么要对小型表面贴装电容器小心焊接?
小型表面贴装电容器,特别是功率滤波电容器,数量众多,容易导致电源和地之间的短路问题,甚至电容器本身可能出现短路情况。
