在印制板（PCB）设计中，Via孔是一个至关重要的元素，用于连接不同层之间的电路信号、电源和地。正确地打孔可以确保信号完整性、电源完整性和电磁兼容性（EMC），而错误的打孔方式可能会导致电路故障和性能问题。
本文将介绍Via孔的打孔原则以及一些常见问题的解决方案，帮助您更好地理解如何在PCB设计中打好Via孔。
文章目录
1. Via孔的基本原理
Via孔是一种通过印制板不同层的小孔，用于连接电路。它通过内部的导电层将信号、电源或地连接到印制板的其他部分。Via孔是PCB设计中的关键元素，它影响了电路的性能和可靠性。
2. Via孔的分类
2.1 信号过孔
信号过孔是用于连接信号层之间的Via孔。它们的设计要求尽量减小对信号的影响，以确保信号完整性。
2.2 电源和地过孔
电源和地过孔用于连接电源层和地层，以提供电源完整性。它们的布局和间距要求更加严格，以减小电感和电阻。
2.3 散热过孔
散热过孔通常用于散热元件，如散热垫片或散热器。它们的设计要求最小化热阻，以确保散热效果良好。
3. 什么情况下应该多打地孔？
有时候，设计者会考虑多打地孔来提高电路的性能，但在某些情况下，这可能会导致问题。以下是一些情况下考虑多打地孔的建议：
- 散热： 如果您的设计需要有效的散热，可以考虑在散热元件周围多打地孔，以提高散热效果。
- 连接多层板的地层： 在多层PCB中，确保地层的连续性对于电路性能至关重要。在连接多层板的地层时，可以考虑增加地孔密度。
- 高速信号的换层过孔： 高速信号需要更短的回流路径，以减小信号的回流路径所包围的面积，从而降低EMI辐射。在这种情况下，可以多打地孔来提供最短的信号回流路径。
但无论在什么情况下，都必须确保电源完整性。如果多打地孔破坏了电源层和地层的连续性，将导致信号完整性问题，危害很大。

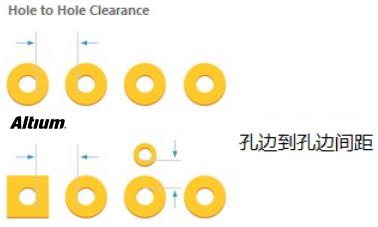

4. Via孔的间距和布局
Via孔的间距和布局取决于其类型和用途。信号过孔通常可以有较大的间距，而电源和地过孔需要更紧密的布局。
一般来说，每1000mil打地过孔就足够了，但这也取决于具体的设计要求。
5. 走线的Via孔附近加接地Via孔的作用
在走线的Via孔附近加接地Via孔的作用是为信号提供一个最短的回流路径。信号在换层的过孔是一个阻抗的不连续点，信号的回流路径将从这里断开。
为了减小信号的回流路径所包围的面积，必须在信号过孔的周围打一些地过孔，提供最短的信号回流路径，减小信号的EMI辐射。
6. Via孔的设计规则
在设计PCB时，必须遵守一些基本的Via孔设计规则：
- 电源和地过孔必须确保连续性。
- 信号过孔要尽量减小对信号的影响。
- 散热过孔应该最小化热阻，以提高散热效果。
- 避免多打地孔破坏电源和地的连续性。
7. Via孔打孔的最佳实践
在打孔过程中，有一些最佳实践可以确保Via孔的质量和可靠性：
- 使用高质量的PCB材料和制造工艺。
- 控制打孔过程的参数，如速度、压力和钻头的选择。
- 进行充分的检查和测试，确保Via孔的连接可靠。
8. 常见的Via孔问题及解决方法
在PCB设计中，常见的Via孔问题包括断孔、误差孔和虚焊。这些问题可能会导致电路故障和性能问题。解决这些问题的方法包括修复、重新打孔或更改设计。
9. Via孔的未来趋势
随着电子技术的不断发展，PCB设计中的Via孔也在不断演进。未来的趋势可能包括更小的Via孔、更高的集成度以及更高的信号速度要求。设计者需要密切关注这些趋势，以确保其设计满足未来的需求。
Via孔在PCB设计中起着至关重要的作用，正确地设计和打孔Via孔可以确保信号完整性、电源完整性和电磁兼容性。设计者应遵循相关的设计规则和最佳实践，以确保其PCB设计的质量和可靠性。
常见问题解答
Via孔的间距有何要求？
信号过孔的间距较大，电源和地过孔需要更紧密的布局，一般每1000mil打地过孔就足够了。
多打地孔是否总是有益的？
不是，多打地孔可能会破坏电源层和地层的连续性，导致信号完整性问题。
如何减小信号的EMI辐射？
在信号过孔的周围打一些地过孔，提供最短的信号回流路径，可以减小信号的EMI辐射。
Via孔的未来趋势是什么？
未来趋势可能包括更小的Via孔、更高的集成度和更高的信号速度要求。
如何解决常见的Via孔问题？
常见问题包括断孔、误差孔和虚焊，解决方法包括修复、重新打孔或更改设计。
