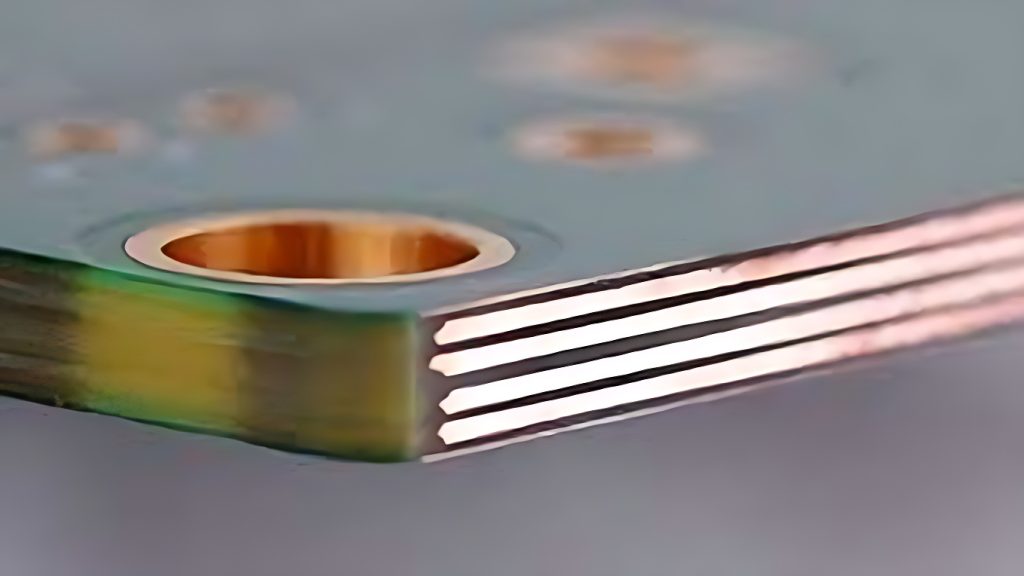

线路板板厚和铜厚的概念
在线路板制作开料过程中，板厚和铜厚是重要的考虑因素。一般来说，板料厚度大于0.8毫米，标准系列为1.0、1.2、1.6、2.0和3.2毫米。而板料厚度小于0.8毫米的非标准系列，常用的厚度包括0.1、0.15、0.2、0.3、0.4和0.6毫米。
板厚对PCB设计的影响
在外层PCB设计时，板厚的选择需要注意一些因素。生产加工需要考虑增加镀铜厚度、阻焊厚度、表面处理（如喷锡、镀金等）厚度，以及字符、碳油等的厚度。实际生产中，成品板金板会偏厚0.05-0.1毫米，锡板会偏厚0.075-0.15毫米。因此，在设计中选择合适的板厚，以满足最终成品的要求至关重要。
铜厚在设计中的重要性
铜厚也是影响PCB设计的关键因素之一。不同的电路要求不同的铜厚，而铜厚的选择会影响线路板的电气性能、散热性能以及焊接质量等方面。合理选择适合电路要求的铜厚，可以确保PCB的稳定性和性能。
板厚和铜厚的公差问题
在PCB设计过程中，不仅需要考虑产品装配公差，还需要考虑板材来料公差、层压公差以及外层加厚公差等因素。这些公差会对最终成品的板厚产生影响。常规的板材公差范围在0.8-1.0毫米时为±0.1毫米，1.2-1.6毫米为±0.13毫米，2.0毫米为±0.18毫米，3.0毫米为±0.23毫米。层压公差则根据不同层数及板厚而定，一般控制在±0.05-0.1毫米之间。
表面铜厚与化学沉铜的关系
表面铜厚问题在PCB制作过程中也需要考虑。孔铜需要通过化学沉铜和电镀铜完成，加厚孔铜会影响表面铜厚。根据IPC-A-600G标准，最小铜镀层厚度为20um（1、2级）和25um（3级）。因此，在制作时，如果需要1OZ（最小30.9um）的铜厚，板料可能会选择HOZ（最小15.4um）开料。板材的选择会影响成品的铜厚。
板厚和铜厚是PCB设计过程中需要认真考虑的关键因素，它们会直接影响到最终产品的性能和稳定性。合理的设计和调整可以确保PCB制作的成功和品质。
常见问题解答（FAQs）
1. 板厚和铜厚如何影响PCB的性能？
板厚和铜厚会影响电路板的电气性能、散热性能和焊接质量等方面，直接影响到最终产品的性能。
2. 如何调整板厚和铜厚以满足设计要求？
根据设计要求，可以在外层PCB设计时选择适当的板厚，通过选择合适的板材和调整层压来达到所需的厚度。
3. PCB设计中的板厚和铜厚公差是什么？
常规的板材公差范围在0.8-3.0毫米时，板厚公差在±0.1-0.23毫米之间，层压公差在±0.05-0.1毫米之间。
4. 为什么表面铜厚与化学沉铜有关？
表面铜厚需要通过化学沉铜和电镀铜完成，加厚孔铜会影响表面铜厚，因此需要考虑它们之间的关系。
5. 如何确保PCB的稳定性和性能？
通过合理选择板厚和铜厚，考虑公差问题，以及根据电路要求进行设计和调整，可以确保PCB的稳定性和性能。
