PCB板工艺边的宽度设定标准

在PCB板工艺流程中,工艺边可能是一个被忽视但非常重要的元素。工艺边是指为了辅助生产插件走板、焊接波峰在PCB板两边或四边增加的部分。

虽然它不是PCB板的一部分,但在生产过程中扮演着关键的角色。

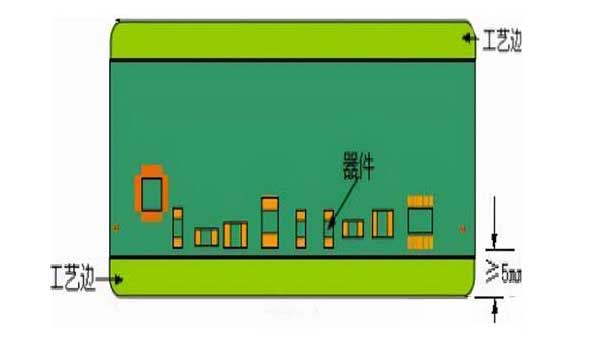

PCB板工艺边的宽度设定标准

在本文中,我们将深入探讨工艺边的作用以及如何在PCB设计中明智地处理它。

1. 工艺边的重要性

工艺边在PCB制造中扮演着重要的角色。它的主要作用是为SMT(表面贴装技术)贴片机提供足够的空间,确保元器件能够顺利贴装到PCB板上。如果元器件太靠近PCB板的边缘,可能会导致在贴片过程中发生撞件现象,从而影响生产效率。

因此,为了确保顺利的SMT贴片加工,必须在PCB板的边缘预留一定的工艺边,通常为1.5到5毫米。

同样地,对于一些需要进行波峰焊的插件元器件,工艺边也起到了关键作用,可以防止类似的问题发生。因此,工艺边的存在是为了提高生产效率和产品质量,尤其在大规模生产中更为重要。

2. 工艺边的经济和可制造性考虑

然而,工艺边并非没有成本。它会消耗更多的PCB板材,增加整体成本。因此,在设计PCB工艺边时,需要平衡经济和可制造性。这意味着需要在确保生产效率的前提下,尽量减少不必要的材料浪费。

对于一些特殊形状的PCB板,可以通过巧妙的拼板方式来简化工艺边,从而降低成本。然而,在设计拼板时,必须考虑SMT贴片机的轨道宽度,并与SMT供应商的工艺工程师进行充分沟通,以确保一切顺利。

3. 工艺边的平整度

PCB工艺边的平整度对于整个PCB生产过程至关重要。特别是对于那些对组装精度要求极高的PCB板来说,平整度更是不可忽视的。任何不平整的毛边都可能导致安装孔位偏移,给后续的组装过程带来严重问题。

因此,在去除PCB工艺边时,必须确保工艺边的平整度。这可以通过精确的切割工艺来实现。工厂通常会使用V-Cut(V型切割)等方法来确保工艺边的平整,从而保证PCB板的质量和可制造性。

在PCB制造中,工艺边可能不是最引人注目的部分,但它对于确保生产的顺利进行和产品质量的提高起到了关键作用。

因此,在PCB设计过程中,务必合理地考虑工艺边的预留,以充分利用其优势,确保产品的成功制造。


常见问题解答(FAQs)

1. 工艺边是什么?

工艺边是为了辅助生产插件走板、焊接波峰而在PCB板两边或四边增加的部分。它主要为了确保SMT贴片机的正常运作而存在。

2. 为什么工艺边对SMT贴片加工如此重要?

工艺边的存在可以防止在SMT贴片过程中元器件发生撞件现象,从而提高了生产效率和贴装质量。

3. 工艺边会增加PCB板的成本吗?

是的,工艺边会消耗更多的PCB板材,因此会增加整体成本。然而,在设计时需要平衡经济和可制造性。

4. 如何确保工艺边的平整度?

工艺边的平整度可以通过精确的切割工艺来确保,通常使用V-Cut等方法来实现。

5. 工艺边的设计原则是什么?

设计工艺边时需要考虑SMT贴片机的轨道宽度,并与SMT供应商的工艺工程师进行充分沟通,以确保工艺边的设计合理且符合生产需求。
