在进行PCB布局设计时，有一系列的规范和准则需要遵循，以确保最终的产品能够具备高可靠性和性能稳定性。本文将介绍PCB板设计时需要注意的关键规范，包括板布局设计规范和板布线设计规范。
一、PCB板布局设计规范
1. 边距要足够大
距板边的距离应大于5mm（约197mil），以确保板的稳定性和可制造性。
2. 首先考虑关键元件的放置
将与整体结构密切相关的元件，如接插件、开关和电源插座等，放置在布局的首要位置。
3. 核心元件的优先位置
核心元件和体积较大的元器件应优先放置，并以核心元件为中心布置周围的电路元器件。
4. 合理散热
功率较大的元件应该放置在有利于散热的位置上，以防止过热问题。
5. 避免集中质量
较大质量的元器件不宜放置在板的中心，而应靠近机箱的固定边缘以分散质量。
6. 高频信号元件的靠近
高频连线的元件应尽可能靠近，以减少高频信号的分布和电磁干扰。
7. 输入和输出分离
输入和输出元件应尽量分开布局，以减少干扰和反馈。
8. 安全性考虑
带高压的元器件应放置在不易触及的位置，以确保安全。
9. 远离发热元件
热敏元件应远离发热元件，以防止过热引起的问题。
10. 便于调节的布局
可调元件的布局应便于调节，以便在需要时进行调整。
11. 考虑信号流向
布局时应考虑信号的流向，使信号流向尽可能保持一致，以减少信号干扰。
12. 布局要均匀、整齐、紧凑
整体的布局应该均匀、整齐、紧凑，以提高制造效率和性能。
13. 焊盘方向一致
对于SMT元件，焊盘方向应尽量一致，以便于装焊，减少桥联的可能。
14. 电容就近
去藕电容应尽可能放置在电源输入端的附近，以提高电源稳定性。
15. 波峰焊高度限制
波峰焊面的元件高度限制为4mm，以确保焊接质量。
16. 多层板的布局
对于双面板，较大且较密的IC、插件元件应放在板的顶层，底层应只放置较小和排列松散的贴片元件。
17. 热量散热
小尺寸高热量的元件需要特别注意散热，可以通过敷铜来散热，并尽量避免放置热敏元件附近。
18. 高速元件和分离
高速元件应尽量靠近连接器，数字电路和模拟电路要分开，用地隔开，并单点接地。
19. 定位孔的距离
定位孔到附近焊盘的距离不小于7.62mm（300mil），到表贴器件边缘的距离不小于5.08mm（200mil）。

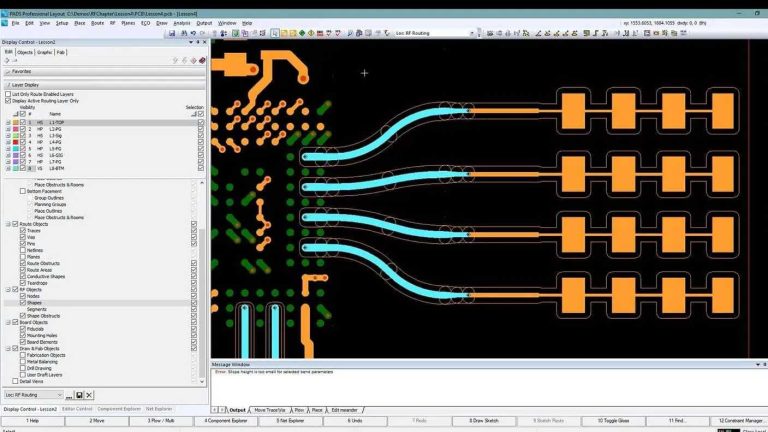

二、 PCB板布线设计规范
1. 避免锐角和直角
线路设计时应避免锐角和直角，采用四十五度的走线，以减少信号反射和干扰。
2. 信号线正交布局
相邻层的信号线应采用正交方向的布局，以降低信号干扰。
3. 高频信号线短
高频信号线应尽可能短，以减少信号衰减和传输损耗。
4. 输入和输出信号分离
输入和输出信号线应尽量避免相邻平行走线，可以加入地线以防止反馈耦合。
5. 电源线和地线分离
双面板的电源线和地线走向应与数据流向一致，以增强抗噪声能力。
6. 高频信号线阻抗匹配
高速时钟线和高频信号线的宽度应考虑特性阻抗要求，以确保信号质量。
7. 均匀打孔
整块线路板的打孔应均匀分布，以提高稳定性和可制造性。
8. 电源线和地线设计
单独的电源层和地层应尽量短且粗，电源和地之间的环路应尽量小，以降低干扰。
9. 时钟线的布线
时钟线的布线应尽量避免过多的过孔，远离其他信号线和电源部分，以减少干扰。
10. 成对差分信号线
成对差分信号线一般应平行布线，尽量减少过孔，必须打孔时，应两线一起打孔，以确保阻抗匹配。
11. 焊点间距
焊点间距很小时，焊点间不得直接相连，以避免短路。
这些规范和准则在PCB板的设计和制造中至关重要。遵循这些规范可以确保PCB板具备高可靠性、性能稳定性和抗干扰能力。同时，合理的设计还能降低生产成本，提高生产效率，延长线路板的使用寿命。
PCB板的设计是一个复杂而关键的过程，需要考虑众多因素以确保最终产品的性能和可靠性。遵循合适的规范和准则可以帮助工程师设计出高质量的PCB板，满足各种应用的需求。不论是对于电源线路板、医疗线路板还是汽车线路板，都需要注意这些规范以确保产品的可靠性和稳定性。
