PCB高频电路板布线注意事项

在进行设计高频电路板,抗干扰性能是一个至关重要的考虑因素。合理的设计可以降低电路板的噪声,减少信号干扰,提高整体性能。

在本文中,我们将从多个角度探讨如何合理设计高频电路板,以提高其抗干扰性能。

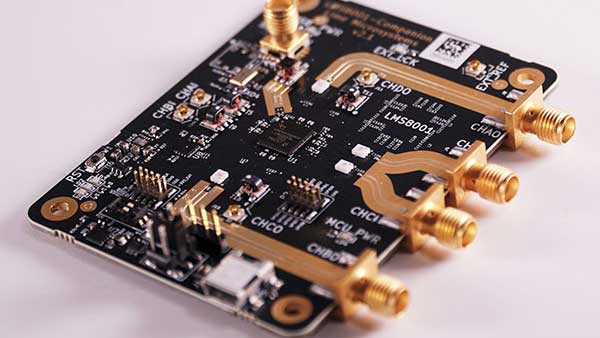

PCB高频电路板

选择合适的层数

在PCB设计中,选择适当的层数对于高频电路板至关重要。通过利用中间内层平面作为电源和地线层,可以起到屏蔽的作用。

这有助于有效降低寄生电感、缩短信号线长度以及降低信号间的交叉干扰。一般情况下,与两层板相比,四层板的噪声低20dB,这对于高频电路至关重要。

采用特定的走线方式

在高频电路板的设计中,走线方式也是一个重要的因素。走线必须按照45°角拐弯,这可以减小高频信号的发射,减少信号之间的耦合。这种走线方式有助于确保信号的完整性和稳定性。

控制走线的长度和距离

在高频电路板的设计中,走线的长度和两根线之间的并行距离都需要控制。走线长度越短越好,而两根线之间的距离也应尽量减小,以减少信号传输的延迟和损耗。

减少过孔数量

在高频电路板设计中,过孔数量应尽量减少。过多的过孔会引入不必要的电感和电容,对高频信号造成干扰。因此,通过减少过孔数量可以提高电路的稳定性和抗干扰性能。

层间布线方向

在高频电路板设计中,层间布线方向也需要考虑。通常,顶层应为水平方向,底层应为垂直方向。这种布线方式可以减小信号间的干扰,提高整体性能。

使用敷铜

增加接地的敷铜可以有效减小信号间的干扰。在高频电路板的设计中,合理的敷铜可以提高电路的稳定性和抗干扰性能。

包地处理

对于重要的信号线,进行包地处理可以显著提高其抗干扰能力。同时,对干扰源进行包地处理,可以防止其干扰其他信号。

避免信号线环路

在高频电路板设计中,信号走线不能形成环路。信号线应按照菊花链方式布线,以确保信号的流畅传输,减少反射和干扰。

使用去耦电容

在集成电路的电源端跨接去耦电容可以有效减小电源噪声,提高电路的抗干扰性能。

通过考虑以上这些因素,您可以更好地设计高频电路板,提高其抗干扰性能,确保电路的可靠性和稳定性。合理的设计不仅可以降低电路板的噪声,还可以提高整体性能,满足各种应用的需求。

结论

高频电路板的设计需要综合考虑多个因素,以提高其抗干扰性能。选择合适的层数、走线方式、走线长度、减少过孔数量等都是关键因素。通过合理的设计,您可以确保高频电路板在各种应用中表现出色,提供稳定可靠的性能。

如果您需要进一步的指导或咨询,不妨联系我们,我们将竭诚为您提供支持和帮助。




常见问题解答

1. 为什么要选择多层板而不是两层板?

选择多层板可以提供更好的抗干扰性能,降低噪声,并改善信号完整性。

2. 为什么走线要按照45°角拐弯?

45°角拐弯有助于减小高频信号的发射和相互之间的耦合,提高信号质量。

3. 为什么要控制走线的长度和距离?

控制走线的长度和距离可以降低信号传输的延迟和损耗,提高电路性能。

4. 为什么要减少过孔数量?

过多的过孔会引入电感和电容,对高频信号造成干扰,因此需要减少其数量。

5. 为什么信号线不能形成环路?

信号线形成环路会导致反射和干扰,影响信号的传输质量。因此,需要避免信号线形成环路。
