PCB金手指设计与加工指南

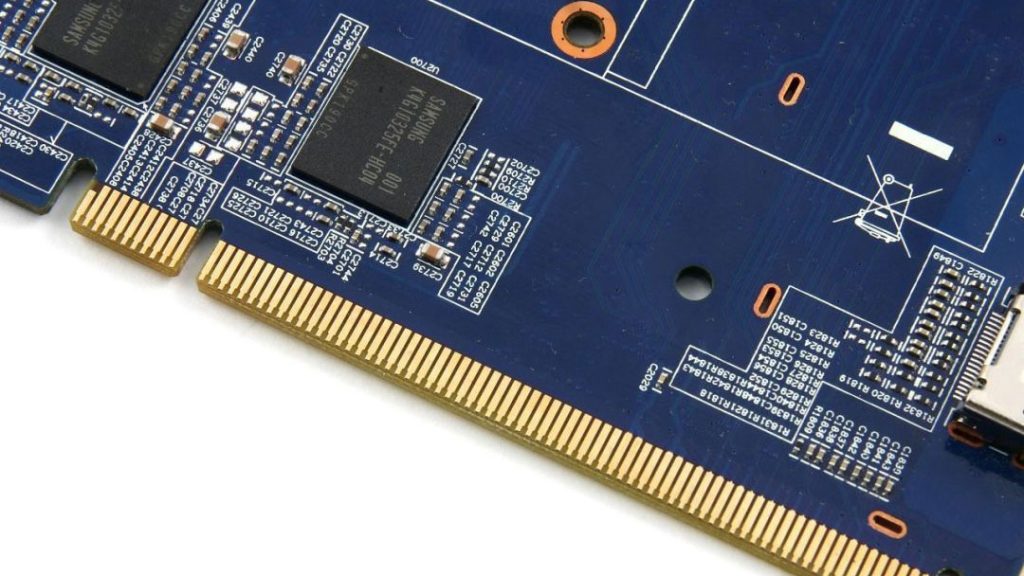

金手指PCB(Gold Finger PCB)是一种特殊的印刷电路板,通常用于需要高度可靠性和耐磨性的应用,如计算机主板、显卡和其他电子设备。本文将深入探讨金手指PCB的定义、表面处理方式以及设计时需要注意的事项。

PCB金手指设计与加工指南

一、金手指的定义

金手指,又称边缘连接器(Edge Connector),是一种将PCB板的一端插入连接器卡槽的装置。它使用连接器的插接脚作为PCB板对外连接的出口,以实现焊盘或铜皮与相应位置的插接脚的导通。为了增加其导电性、抗氧化性以及耐磨性,金手指上通常会进行沉金或电镀镍金的处理。由于其形状酷似手指,因此得名金手指。

二、金手指PCB的表面处理方式

金手指PCB的表面处理方式对其性能和应用领域至关重要。以下是两种常见的处理方式:

1. 电镀镍金

电镀镍金是一种常见的处理方式,其厚度可以达到3-50微英寸。它具有出色的导电性、抗氧化性和耐磨性,因此广泛应用于需要频繁插拔的金手指PCB或需要经常进行机械磨擦的PCB板上。然而,由于金的成本较高,因此电镀镍金通常仅用于金手指等局部区域的处理。这种处理方式的表面呈银白色,但其可焊性略差。

2. 沉金

沉金是另一种常见的表面处理方式,其厚度通常为1微英寸,最高可达3微英寸。沉金具有卓越的导电性、表面平整度和可焊性,因此广泛应用于具有按键位、绑定IC、BGA等设计的高精密PCB板。对于不需要高度耐磨性的金手指PCB,也可以选择整板沉金工艺,其成本要低得多。沉金的处理表面呈金黄色。

三、金手指设计时需要注意的事项

在设计金手指PCB时,有一些关键事项需要特别注意:

1. 金手指的耐磨性

对于需要经常插拔的PCB板,为了增加金手指的耐磨性,通常需要采用电镀硬金的处理方式。

2. 金手指的倒角

金手指通常需要进行倒角处理,一般倒角角度为45度。倒角的存在可以减少潜在的危险,如图中所示。

3. 阻焊开窗处理

金手指的焊盘需要做整块阻焊开窗处理,不需要开钢网。

4. 焊盘与金手指的距离

焊盘与金手指的距离需要符合设计规范,通常要求焊盘距离金手指位1mm以上,包括过孔焊盘。

5. 金手指的表层处理

金手指的表层不应铺铜。

6. 削铜处理

金手指内层的所有层面需要进行削铜处理,通常削铜宽度大约为3mm。这可以减小金手指和阻抗线之间的阻抗差异,同时对ESD也有好处。

以上是设计金手指PCB时需要特别关注的几个方面,确保金手指的可靠性和性能。

四、金手指加工的注意事项

如果您计划使用金手指PCB,以下是一些在敬鹏电子PCB加工过程中需要注意的事项:

  1. 可斜边处理的板厚范围为1.2mm到2.4mm。不在此范围内的板厚无法进行斜边处理。
  2. 斜边的深度和角度通常在20度到45度之间。金手指距板边的距离应足够,一般建议为0.6mm到1.5mm,以避免伤害金手指。

敬鹏电子PCB专业加工金手指PCB,确保高质量和可靠性。我们的工艺可以满足不同设计需求,为您的项目提供卓越的性能。


金手指PCB在现代电子领域中扮演着重要的角色,其可靠性和性能取决于表面处理方式和设计细节。通过选择合适的处理方式和注意设计时的关键事项,可以确保金手指PCB在各种应用中表现出色。如果您需要高品质的金手指PCB加工服务,请考虑敬鹏电子,我们将竭诚为您提供支持。

常见问题解答

1. 什么是金手指PCB?

金手指PCB是一种特殊的印刷电路板,通常用于需要高度可靠性和耐磨性的电子应用中,其名称源于其形状类似手指。

2. 金手指PCB的表面处理方式有哪些?

金手指PCB的常见表面处理方式包括电镀镍金和沉金,它们分别具有不同的优势和适用范围。

3. 如何增加金手指的耐磨性?

为增加金手指的耐磨性,通常需要采用电镀硬金的处理方式,以提高其表面硬度。

4. 金手指PCB设计时需要注意哪些事项?

在设计金手指PCB时,需要注意金手指的倒角、阻焊开窗处理、焊盘与金手指的距离以及金手指的表层处理等关键事项。

5. 如何保证金手指PCB的质量?

我们使用先进的工艺和严格的质量控制,确保提供高质量和可靠性的产品。
