PCB厂了解到，在干燥的环境下，人体静电（ESD）的电压很容易超过6~35Kv，当用手触摸电子设备、PCB或PCB上的元器件时，会因为瞬间的静电放电，而使元器件或设备受到干扰，甚至损坏设备或PCB上的元器件。
这让我们意识到，PCB静电防护设计对电子产品来说是一个严峻的挑战。
静电是如何产生的？
静电是一种电能，它存在于物体表面，是正负电荷在局部失衡时，产生的一种现象，如摩擦起电就是一种静电放电现象。 这种电能可以在不经意间对电子设备和PCB构成潜在威胁。
静电的问题一直困扰着许多电子产品，其放电电流产生的电磁场，通过电容耦合、电感耦合或空间辐射耦合等途径，对电路造成了严重干扰，所以我们在PCB设计初期，就必须考虑到静电的防护问题。

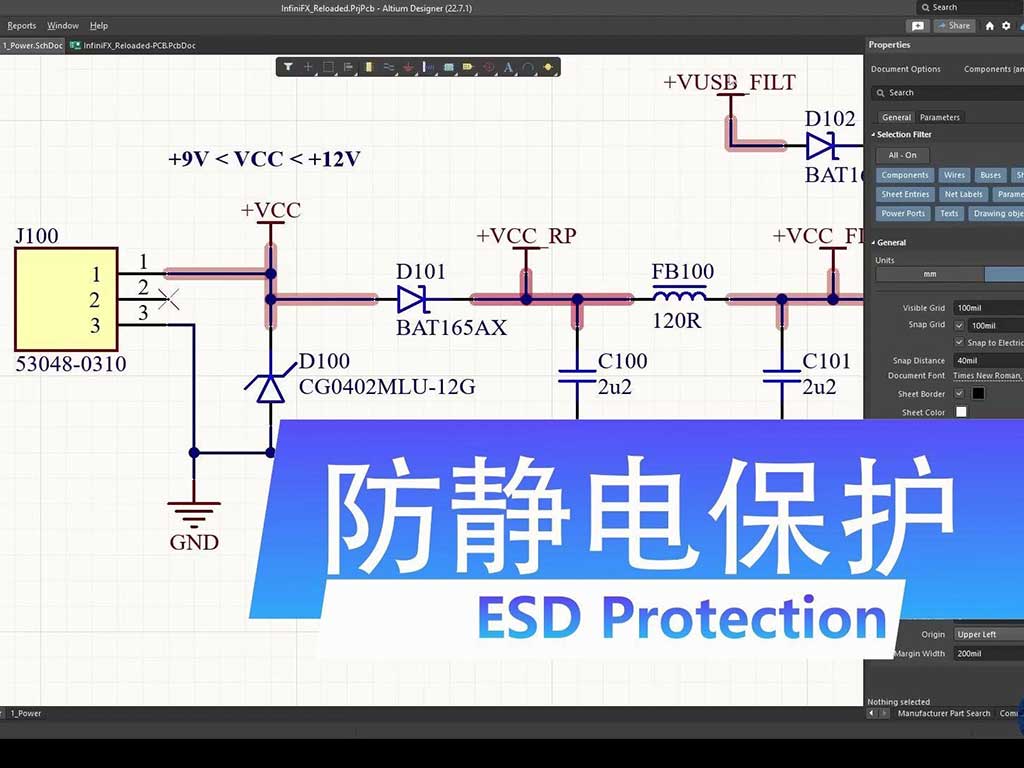

PCB如何设计防静电？
PCB电路板布局的原则，一般尽可能将静电保护器件靠近输入端或者连接器，静电保护器件与被保护线之间的线路距离，应该设计得尽量短一些。
对于PCB设计来说，在容易发生静电放电的边缘，设置一定的隔离距离非常重要，对于机架类产品，每千伏的静电电压的击穿距离在1mm左右，如果在容易放电的边缘设置一个35mm隔离区，就可以抵抗35Kv的静电电压。
低速板静电防护设计
- 走线需横平竖直，尽量减少信号线路并排走线。
- 如果空间允许的话，走线越粗越好。
- 按照高速电路设计理念来进行布线。
- 避免在PCB边缘处理重要的信号线，如时钟、复位信号等。
- 所有PCB板的传导环路，包括电源和地线环路，应该尽量小。
- 单面或双面板，在没有电源平面的情况下，电源走线旁边必须要跟随一根地线。
- 尽量使用多层板布线。
高速板静电防护设计
- 走线需要有良好的地平面。
- 保持足够的间距，如滤波器、光耦、交流电源线与弱信号线。
- 长距离走线加低通滤波器（C、静电器件、RC、LC）。
- 隔离（增加屏蔽罩），避免被保护的导线与未被保护的导线并排走线。
- 避免与其他器件使用同一条回路来连接公共接地点。
防止出现静电的通用办法
- 保持地的完整，加大地的泄放面积，平整地铺铜均匀，保持地的电阻值不变，互相之间水平状态地平面平稳。
- 板外围进行环绕地设计，数据线用地包围。
- 地孔越多越好，并使每层地紧密连合在一起。
- 在PCB上安装光耦合器或者变压器，以及结合介质隔离和屏蔽，都可以很好的抑制静电放电冲击。
- 可将PCB的GND与外壳地进行单点接地，防止静电放电电流在机箱上产生的电压耦合进电路，但需注意接地点的选择，选择在电缆入口处接地。
- 如果PCB面积允许，并且整机系统的搭接、静电泄放通道都很好，可以在PCB周围设置接地防护环，可裸铜处理，并采用很多过孔连接。
