激光钻孔在HDI线路板中的应用

发布:2025-02-14 · 更新:2025-02-14

在线路板制造业中,HDI(高密度互连)PCB板的制作流程日益复杂,而激光钻孔技术已成为其中关键的一环。

本文将深入探讨HDI PCB板制作流程中的激光钻孔工序,特别是与CO2和紫外线激光相关的技术,以及双头激光钻孔系统的不同类型。

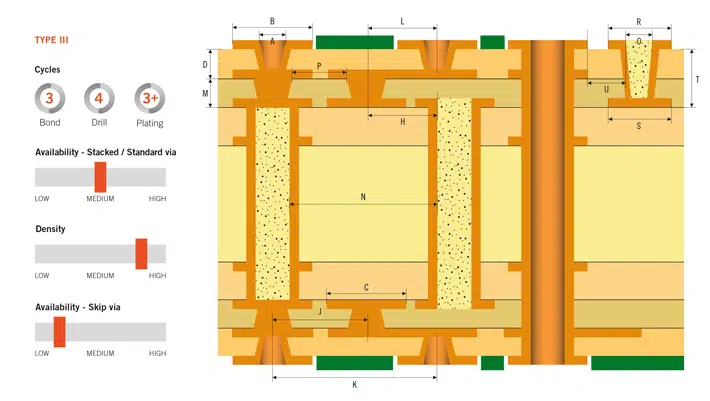

激光钻孔在HDI线路板中的应用

1. CO2激光与紫外线激光

在线路板制造中,激光钻孔技术使用两种主要类型的激光:CO2激光和紫外线激光。CO2激光波长位于远红外线波段内,适用于制作微通孔,其直径大于100μm。相比之下,紫外线激光波长位于紫外线波段内,适用于制作直径小于100μm的微孔,甚至可以小到50μm以下。CO2激光因其高生产效率而广泛用于制作大孔,因为它所需的冲孔时间非常短。紫外线激光则在制作小孔时具有出色的生产能力。

2. 双头激光钻孔系统

为满足日益增长的微通孔需求,许多线路板制造商引入了双头激光钻孔系统。这些系统包括:

  1. 双头紫外线钻孔系统: 这些系统适用于制作小于90μm的钻孔,且具有较高的纵横比。紫外线激光可以制作小孔,但速度较慢。
  2. 双头CO2激光钻孔系统: 这些系统使用调Q射频励CO2激光器。它们具有高重复率(可达100kHz)、短钻孔时间和宽操作面。然而,其钻孔质量可能较低。
  3. 混合激光钻孔系统(CO2和紫外线): 这是目前市场上最常见的双头激光钻孔系统。它由一个紫外线激光头和一个CO2激光头组成,可同时钻孔铜和电介质。紫外线激光用于钻铜,然后CO2激光用于钻电介质。这种综合应用的方法在提高生产效率方面非常有效。

3. 影响激光钻孔速度的因素

无论是双头单波长系统还是双头双波长系统,都受到以下两个主要因素的影响:

  1. 激光能量/脉冲能量: 激光脉冲的能量以及光束的传递功率直接影响钻孔时间。激光能量越高,脉冲能量越大,钻孔速度越快。
  2. 光束定位系统: 光束定位系统决定了在两个孔之间移动的速度。这两个因素共同决定了激光钻孔机制作所需微通孔的速度。

4. 钻孔技术的应用

紫外线激光适用于制作小孔,且可以移除所有常见的铜街,包括3-36μm的铜箔,1oz甚至电镀铜箔。然而,对于非均匀材料如增强玻璃FR-4,其效果一般,因为要移除玻璃需要较高的能量密度,这可能会损坏内层的焊盘。

CO2激光擅长除去电介质材料,甚至对不均匀材料也表现出色,但通常不能制作小于75μm的小孔,也不能移除铜。然而,它可以移除经过预处理的5μm以下的薄铜箔。

混合激光钻孔系统包含紫外线和CO2激光,因此在不同领域都表现出色。紫外线激光用于制作小孔和移除铜,而CO2激光用于快速钻孔电介质。
