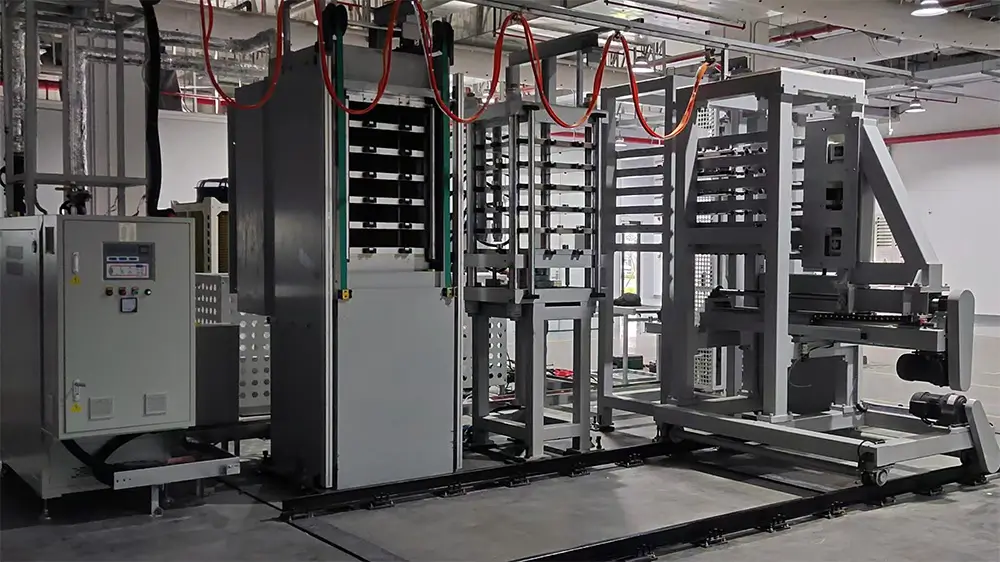

在线路板（PCB）制造领域，多层PCB的加工过程中，压合机是至关重要的设备。然而，压合机的压力均匀性和温度均匀性对最终的产品质量有着巨大的影响。
本文将介绍如何通过试验的方式来检测并确保这些关键因素的稳定性，从而保证多层PCB的压合品质。
作为多层板必须设备，没有压机，就意味着工序外发和客户成本的增加
1. 压力均匀性的测试方法
使用感应纸
对于压力均匀性的测试，一种常见的方法是使用感应纸。这种特殊的感应纸的作用类似于复印纸，但其效果更好。感应纸放置在压合机的压合平台上，然后进行正常的压合操作。
在操作结束后，可以检查感应纸上的印痕，印痕的分布和密度可以反映出压力的均匀性。这是一种相对简单但有效的测试方法。
使用铅条
另一种测试压力均匀性的方法是使用标准的铅条。将这些铅条按照一定的排列方式放置在压机内，然后进行正常的压合操作。在压合完成后，可以测量各个铅条的各段的残厚，这可以量化地反映出压机的均匀性。虽然这种方法略显老土，但仍然非常有效。
复写纸方法
一种传统而简单的方法是使用复写纸。将复写纸放在一张白纸上，进行压合操作。随后，检查白纸上留下的印痕。这种方法可能相对不够精确，但可以帮助您确定压机平台的哪个位置存在压合不足或不均匀的问题。
2. 温度均匀性的测试方法
使用热电偶温度计
要测试压合机的温度均匀性，可以使用热电偶温度计。首先，制作多条热电偶线，并根据平台的位置，采用九点或更多点的方式将它们放置在压机内。然后，在进行压合操作时，记录每一个位置的温度数据。
这些数据可以用来统计并制作成图表的形式，从而直观地了解整个压合平台的温度均匀性情况。
多次测试
此外，进行多次测试也是评估压合机性能的有效方法。通过连续多次测试，您可以观察温度的重现性变化状况，这有助于更系统地评估压合机的性能。
通过以上方法，您可以有效地测试和评估压合机的压力均匀性和温度均匀性，从而保证多层PCB的压合品质。这对于确保最终产品的性能和可靠性至关重要。因此，无论是采用感应纸、铅条还是热电偶温度计，都是值得投入时间和精力的质量控制步骤。
常见问题解答
1. 为什么要关注压合机的均匀性和温度？
压合机的均匀性和温度对于多层PCB的制程至关重要，它们直接影响最终产品的质量和性能。不均匀的压力或温度可能导致电路板质量不稳定，甚至失效。
2. 有没有其他测试方法来评估压合机的性能？
除了上述提到的方法，还可以考虑使用专业的测试设备来评估压合机的性能。这些设备通常会提供更精确的数据和分析。
3. 多层PCB的制程中有哪些其他关键因素需要考虑？
除了压合机的均匀性和温度均匀性，还需要关注其他因素，如材料质量、层压工艺、层间绝缘等。这些因素共同影响着多层PCB的制造质量。
4. 压合机的均匀性测试频率是多久一次？
测试的频率应根据生产需求来确定。通常，建议定期进行测试，特别是在重要项目或新项目开始之前。
5. 如何根据测试结果来调整压合机的操作？
根据测试结果，您可以确定压合机哪些位置存在问题。然后，可以通过调整压合机的参数或维护来解决这些问题，以确保均匀的压合和温度分布。
