在SMT(表面贴装技术)生产中,编程贴装机是一项至关重要的任务。这决定了如何精确地将电子元件贴附到印刷电路板(PCB)上。下面我们将深入探讨如何在贴装机上编程贴装,以确保高效的生产。
文章目录

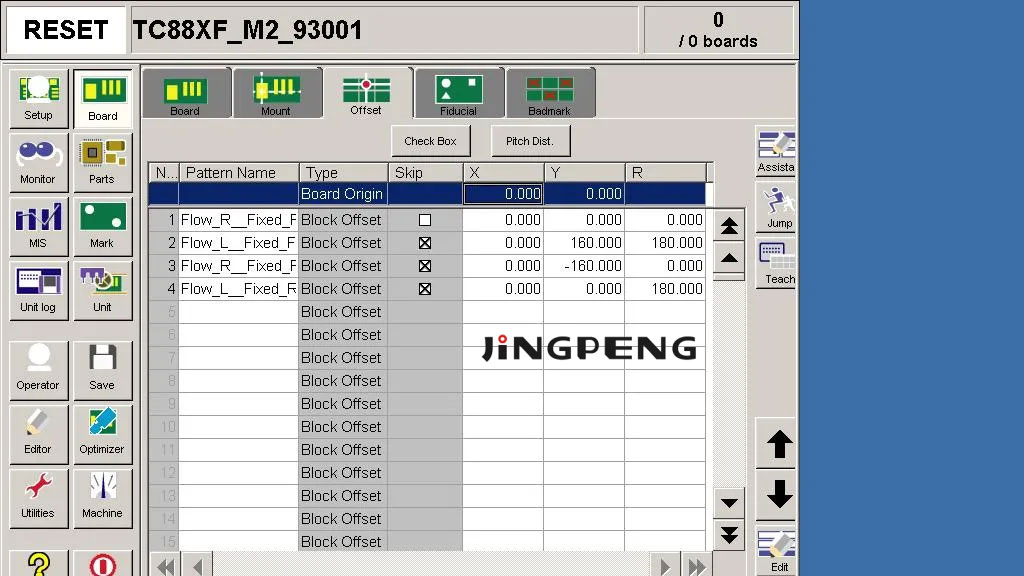

编辑优化产品程序SMT贴片机
在贴装机上编程贴装是SMT生产的关键步骤,这个过程需要经过一系列操作:
调出优化程序
首先,需要调出之前优化过的程序。这个程序会包含了贴装机的操作指令,以确保元件的精确安装。
制作PCB标记和Mak图像
接下来,制作PCB标记和Mak图像,这些标记和图像将用于确定元器件的正确位置。这些标记通常是特定于PCB的,以确保元器件的精确对位。
元器件成像和注册
对于未成像的元器件,需要进行成像,并将它们注册到图像库中。这样,贴装机可以识别和定位这些元器件。
设备排布和程序修改
在进行编程时,需要确保设备的排布是合理的。特别是对于排料不合理的多管振动给料机,应重新分配它们,以缩短拾取件之间的距离。程序中的多针、窄间距、大轮廓的设备也应改为单片拾取,以提高安装精度。
保存和错误修正
最后,保存编程到磁盘,并查看是否有错误信息。如果有错误信息,需要进行修改,直到程序没有错误为止。
校对检查和备份补丁
一旦编程完成,还需要进行校对检查和备份补丁,以确保贴装机正常工作并且备份程序可用。
元器件清单核对
根据PCBA工艺文件中的元器件清单,检查程序中各步骤的元器件名称、标签、型号、规格是否正确。如果有不正确的部分,需要进行更正。
贴片机工位核对
检查贴片机各feeder工位上的元件是否与picking程序表一致。这有助于确保贴片机上的元件准备就绪。
元器件位置校验
使用贴片机上的主摄像头检查每一步中元器件的X、Y坐标是否与PCB上的元器件中心一致。这有助于确保元件的准确对位。
备份程序
将正确的产品程序复制到备份U盘中并保存。这是为了在需要时可以还原程序或在其他设备上使用。
贴片机贴片效率低的原因
在SMT生产中,贴片机的贴片效率是一个关键指标。如果贴片机效率低下,会导致生产效率低下。以下是导致贴片机效率低的常见原因:
吸嘴问题
贴片机的吸嘴位于smt贴片处。如果吸嘴的真空负压不足,无法进行加工,或者吸嘴老化损坏,都会导致贴片效率低下。定期维护吸嘴是确保贴片机效率的重要步骤。
程序设置错误
程序设置错误也会降低贴片机的贴装效率。在这种情况下,需要培训贴片机操作员,以确保正确的程序设置。
元器件质量问题
电子元器件的质量也会影响贴片机的效率。如果元器件的质量不好,吸嘴可能无法正常吸取和安装这些元件。因此,定期检查元器件的质量是重要的。
常见问题与解答
Q1:SMT设备的作用是什么?
A1:SMT设备用于将电子元件精确地安装在印刷电路板上,是电子产品制造的关键步骤。
Q2:如何提高贴片机的贴片效率?
A2:要提高贴片机的贴片效率,需要定期维护吸嘴、确保正确的程序设置,以及检查元器件的质量。
在SMT生产中,正确编程贴装机并确保其高效运行至关重要。通过遵循上述步骤,可以提高生产效率并确保产品质量。
