如何根据PCB类型选择正确PCB板材

发布:2026-09-26 · 更新:2026-09-26

选板材这件事,最常见的两种错误是:做一块普通工控板却选了高频板材,白花三倍价钱;或者做一块 2.4 GHz 射频板却按普通 FR-4 投板,打样回来插损超标、整板报废。两者的根源是一样的——没有先按 PCB 类型反推板材要求,而是凭经验或凭价格做决定。

这篇按”先确定板类型 → 再锁定关键参数 → 最后在候选板材里做取舍”的顺序,把选型过程拆成可直接执行的步骤。

第一步:先搞清楚五个决定性参数

无论什么类型的板,板材性能最终都落在五个参数上。搞懂这五个,选型就有了统一标尺。

1. Tg(玻璃化转变温度)

基材从刚性状态转变为橡胶态的温度。超过 Tg 后,板材的 Z 轴膨胀系数会突然变大,多层板的通孔可靠性随之下降。常规 FR-4 的 Tg 在 130–140 ℃,中 Tg 约 150 ℃,高 Tg 可达 170 ℃ 以上。需要无铅焊接(峰值温度约 245–260 ℃)或二次回流的板,建议 Tg 不低于 150 ℃。

2. Dk(介电常数)

决定信号传播速度与特性阻抗。关键点在于 Dk 越小信号延迟越低,但更重要的是Dk 的稳定性——不同批次、不同频率下的漂移会直接造成阻抗离散。普通 FR-4 在 1 GHz 下约 4.2–4.7,高频专用板材可做到 2.2–3.5 且随频率变化平缓。

3. Df(介质损耗因数)

决定高频信号传输损耗,是高频板选型中最核心的指标。分档大致如下:

注意这个成本倍数:把整块板都换成超低损耗板材,代价往往超出预算。合理做法是混压——只在射频走线所在层用高频材料,其余层用普通 FR-4。

4. CTI(相比漏电起痕指数)

衡量材料表面耐漏电起痕能力,关系到高压下的长期绝缘可靠性。普通 FR-4 多在 175–250 V 区间,高压电源、新能源汽车电控等场景需要 CTI ≥ 600 V 的专用板材。这项参数在安规认证中是硬指标,不能靠后期工艺弥补。

5. 导热系数

常规 FR-4 只有约 0.3 W/(m·K),基本不具备散热能力。需要散热的场合要么走金属基板(导热介质层常见 1.0 / 1.5 / 2.0 / 3.0 W/(m·K) 几档),要么在 FR-4 板上做埋铜块、散热过孔阵列。

第二步:按板类型对照选材

下面这张表是本文的核心,按 PCB 类型直接给出板材方向。

第三步:三个最常见的选型误区

误区一:把 Tg 当成唯一指标

Tg 高不代表高频性能好,也不代表散热好。它只解决耐热问题。一块 5 GHz 的射频板即使选用 Tg 180 ℃ 的 FR-4,Df 仍在 0.02 量级,插损照样超标。高频看 Df,散热看导热系数,高压看 CTI,耐热才看 Tg。

误区二:忽略混压带来的工艺风险

混压是控制成本的有效手段,但不同材料的压合温度、压力、固化时间窗口不一致,且热膨胀系数差异会在回流时产生内应力。可行的混压组合需要经过工艺验证,不能随意指定。下单前应与工厂确认该组合是否有量产经验。

误区三:只报板材牌号,不报关键参数要求

很多需求单只写”用 Rogers 4350″,却不写板厚、铜厚、目标 Dk 批次、阻抗要求。同一牌号有不同厚度与铜箔组合,性能与价格差异很大。完整的表达方式应该是:牌号 + 厚度 + 铜厚 + 关键参数目标值。

第四步:在性能、成本与交期之间做取舍

三个现实约束需要一起考虑:

  • 成本:高频板材单价可能是普通 FR-4 的 3–10 倍,用混压可以把增量限制在射频层
  • 交期:特殊板材通常需要备料,常规加急档位往往不适用。如果项目赶时间,优先选工厂常备料
  • 可替代性:进口高频料存在断供与涨价风险,量产项目建议提前确认国产替代方案并完成验证

对打样阶段的建议是:先用目标板材做小批量验证,确认电气性能达标后再评估降本替代,避免为了省钱在验证阶段就选错方向。

板材选型与资料治理术语口径

把板材选型与资料治理相关的名称按概念归类并统一,比各自沿用习惯叫法更利于评审对齐,规范说明可参照EMI设计规范与控制原则。

同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

板材选型与资料治理术语口径

  • 按概念归类并统一命名。
  • 不同环节默认假设有别。
  • 对照表注明依据与职能。
  • 作废名称单独留档。
  • 口径一致才有可比性。
  • 本文不给操作条件。

依据文件与版本治理

同一名称的作业或检验文件在不同版本下要求可能不同,按名称而非版本执行就会失去可比性,标准汇编可参照常用印制电路板IPC标准。

建议把文件编号、版本号、生效日期与批准人一并留档,并限制再分发权限;现场只保留当前有效版本,作废版本单独封存。适用标准、客户规范与内部作业文件属于不同层级,冲突时的优先顺序宜在合同或技术协议中事先写明。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

依据文件与版本治理

  • 名称相同版本可能异。
  • 编号版本日期批准人同记。
  • 现场只留当前有效版。
  • 标准客户内部件分层。
  • 优先顺序事先约定。
  • 结论不随引用方变。

供应商数据表与责任界面

板材选型与资料治理相关的性能与安全信息应来自供应商提供的受控资料,而不是口头经验或外观印象,法规科普可参照什么是RoHS。

建议记录资料名称、版本、生效日期、提供职能与批准人,并与采购规格、验收依据互相引用;资料更新或供应方变更时,由授权职能评估影响范围并触发复评。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

供应商数据表与责任界面

  • 信息来自受控资料。
  • 名称版本日期批准人同记。
  • 与采购规格验收互引。
  • 资料更新触发复评。
  • 以数据表与法规为准。
  • 本文不给使用条件。

安全环保与适用法规

与板材选型与资料治理相关的现场义务,应按适用法规与当地监管要求单独核实,不能沿用外部经验,标准解读可参照全面了解常用的印制电路板标准。

建议建立适用法规清单,记录法规名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用。职业防护、废弃物处置与信息披露等事项以现场受控文件、供应商数据表与当地法规为准,并由具备相应资质的人员复核后留档。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

安全环保与适用法规

  • 法规清单单独维护。
  • 版本日期与职能写明。
  • 合规结论与采购互引。
  • 防护以现场文件为准。
  • 资质人员复核留档。
  • 本文不给操作条件。

人员授权与岗位资质

接触受控资料、作出板材选型与资料治理相关结论或签核记录的人员应有明确授权,可靠性说明可参照PCB可靠性设计DfR原则与应用。

建议维护授权名单,记录岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本文不提供任何资质认定方法、培训内容或判定阈值。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

人员授权与岗位资质

  • 授权名单按岗位维护。
  • 范围日期批准职能同记。
  • 调岗结束及时回收权限。
  • 作废授权单独标识。
  • 安全解释由授权职能出。
  • 本文不给判定阈值。

记录字段与证据链

板材选型与资料治理相关记录的价值在于可追溯,字段宜落在管理信息上,材料科普可参照PCB板材科普。

建议记录覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联;处置结论由授权职能书面确认,接收方回执归档。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

记录字段与证据链

  • 字段落在可追溯信息上。
  • 发现时间与样件同记。
  • 依据版本与岗位并留。
  • 处置由授权职能确认。
  • 回执与复评结论互引。
  • 本文不给处置步骤。

评审记录与结论可追溯

板材选型与资料治理相关评审的价值在于留下可追溯的结论,而不只是当场达成口头一致。

建议评审记录覆盖议题、参与职能、依据文件版本、结论、遗留事项与关闭状态,并与术语对照表、记录台账互相引用。对未达成一致的条目,应写明责任人与复评节点,避免问题在下一轮交付中以新面貌重复出现;相关记录按项目与版本归档,作废结论单独标识。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

评审记录与结论可追溯

  • 评审留下可追溯结论。
  • 议题职能依据同记。
  • 结论与遗留事项并列。
  • 未决条目写责任与节点。
  • 多份清单互相引用。
  • 作废结论单独标识。

外协方与供应商协议

把外协方、供应商与内部职能在板材选型与资料治理上的责任界面写清楚,才不会出现无人确认的空档,管理规范可参照5G PCB的管理规范。

建议在协议中写明交付范围、随货合规资料、偏离通报方式、禁止事项与违约处置原则,并要求对方对资料版本变化给出书面通知。任何超出约定范围的交付由授权职能书面确认后方可接收;来源不明的资料不纳入受控文件体系,也不作为验收依据。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

外协方与供应商协议

  • 责任界面写进协议。
  • 交付范围与合规资料明确。
  • 偏离通报方式要约定。
  • 资料变化需书面通知。
  • 越权交付需授权确认。
  • 来源不明不入受控。

例外情形与豁免审批

现场条件受限时,板材选型与资料治理相关的既有规则总有例外,关键是把例外变成可核对的书面结论。

建议建立豁免记录,覆盖申请原因、涉及范围、影响范围、替代依据、批准职能与复评节点,并与评审记录互相引用。豁免不等于永久放行,后续资料版本、供应商或依据文件变更时应重新判断历史结论是否仍适用。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

例外情形与豁免审批

  • 受限时例外难免。
  • 例外要变成书面结论。
  • 记录原因范围与依据。
  • 批准职能与复评节点写明。
  • 与评审记录互相引用。
  • 不给替代条件数值。

变更触发条件与复评范围

资料版本、供应商、适用法规或依据文件任一项变化,板材选型与资料治理相关结论都宜触发一轮有针对性的复评。

复评的价值在于确认历史结论是否仍然适用,而不是把全部记录重做一遍。建议把变更事项、影响范围、复评结论与恢复条件关联留档,并与原评审记录、异常单互相引用;对跨部门项目,由授权职能统一判断复评深度,避免同一项目并行存在两套依据。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

变更触发条件与复评范围

  • 任一项变化即触发复评。
  • 确认历史结论是否适用。
  • 影响范围与结论同留。
  • 恢复条件写清楚。
  • 与异常单互相引用。
  • 避免两套依据并行。

治理维度对照

把板材选型与资料治理的关注对象、依据来源与记录载体并列,有助于在审核时快速定位需要补齐的制度或记录缺口。下表仅为定性归类,不代替评审或签核结论。

表中不给出任何配方、温度、时间、压力、数量或判定数值,实际结论应以供应商数据表、现场作业文件、适用标准、合同与当地法规共同确认,并由具备相应职能的人员复核后留档。表格的作用是保证管理不漏项,而非替代任何一轮实际审查或验证。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

治理维度对照

  • 表格用于审核初筛。
  • 只是定性归类。
  • 不代替实际验证。
  • 不提供任何数值。
  • 文件与法规为准。
  • 复核结论需留档。

客户审核与交付核对清单

建议逐项核对板材选型与资料治理相关的术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,焊接标准可参照PCBA焊接标准。

清单应保留每轮的核对结论与差异描述,作为制度修订依据。这样管理从「被问到才补记录」推进到「依据明确、责任清晰、过程可追溯」,也能在客户审核或内部追溯时快速定位到具体环节。对跨部门项目,建议把同一份清单作为三方共用的交付基线并注明生效版本。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

客户审核与交付核对清单

  • 口径版本与资料逐项过。
  • 法规授权与记录不漏核。
  • 评审外协豁免同核对。
  • 复评结论要关联。
  • 差异描述回写制度。
  • 三方共用一份基线。

板材选型与资料治理合规管理常见问题解答

1. 为什么相关名称要先统一口径?

因为同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

2. 资料与信息为什么要以受控版本为准?

因为同一名称的文件在不同版本下要求可能不同,按名称引用会失去可比性。建议记录编号、版本号、生效日期与批准人,作废版本单独封存;适用标准、客户规范与内部文件的优先顺序宜在合同中事先写明。

3. 安全环保义务应如何落到文件上?

建议建立适用法规清单,记录名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用;职业防护与废弃物处置以现场受控文件、供应商数据表与当地法规为准。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

4. 人员授权名单应包含哪些信息?

建议覆盖岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本页不提供任何资质认定方法或判定阈值。

5. 记录台账应包含哪些字段?

宜覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联。字段应落在可追溯信息上,而不是记录任何可复用的条件。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

6. 什么情况下应触发复评?

资料版本、供应商、适用法规或依据文件任一项变化,都宜触发一轮有针对性的复评,确认历史结论是否仍然适用。建议把变更事项、影响范围、复评结论与恢复条件关联留档,避免同一项目并行存在两套依据。

7. 外协责任界面为什么要写进协议?

因为口头约定无法在换版或人员变动后追溯。建议写明交付范围、随货合规资料、偏离通报方式与禁止事项,并要求对方对资料版本变化给出书面通知;来源不明的资料不纳入受控文件体系。

8. 客户审核前的交付核对清单应包含什么?

建议包含术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,每轮保留核对结论与差异描述并回写管理制度。本页不提供任何介电常数、耐温数值、厚度规格或选型阈值,原文已有的描述一字不删。

第五步:提交需求前应准备的六项信息

把下面六项写清楚,可以大幅减少来回确认的时间,也能让报价更准确:

  1. 板类型与应用场景(例如:6 层 HDI,用于手持终端主板)
  2. 板材要求(牌号或参数目标:Tg、Dk、Df、CTI、导热系数中需要控制哪几项)
  3. 叠构要求(层数、每层铜厚、介质厚度,有阻抗需求则附阻抗表)
  4. 工艺要求(表面处理、阻焊颜色、字符、最小孔径与线宽线距)
  5. 数量与交期(打样数量、预计批量、是否加急)
  6. 文件(Gerber RS-274X、钻孔文件、BOM 与坐标文件如有 PCBA 需求)

需要帮助评估板材选型

敬鹏电子承接 PCB 加急打样、中小批量加工与 HDI 高难度板定制,覆盖 HDI 高密度互联板、高频板、金属基板、FPC 柔性板与软硬结合板,工程人员会在接单前协助核对板材与叠构的可制造性,并给出交期与报价。

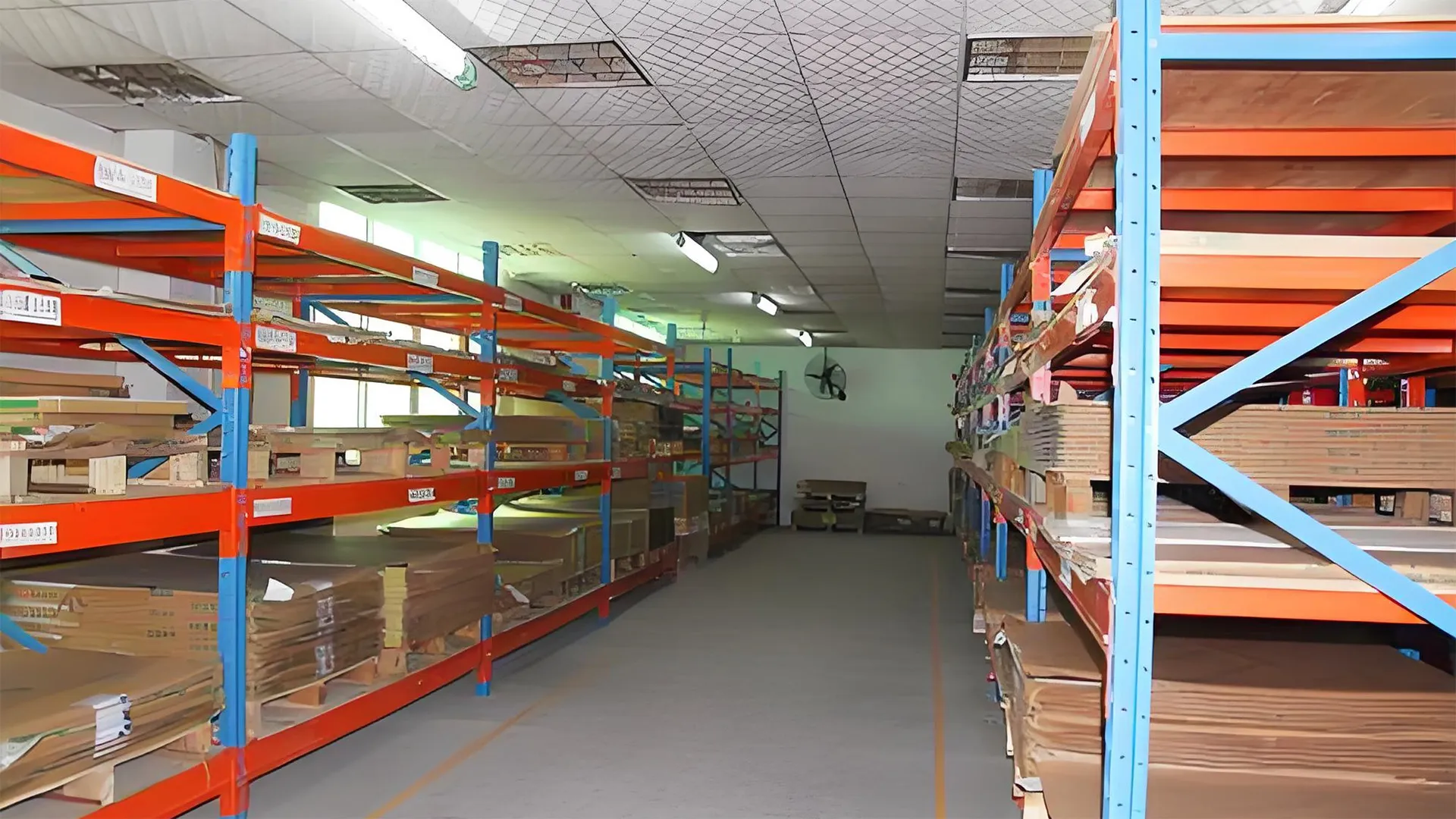

PCB板材仓库

本文所列参数为行业公开通用规格,不构成对具体型号的性能承诺。实际板材能力与库存以产线当期情况为准,量产前请与工程人员复核。
