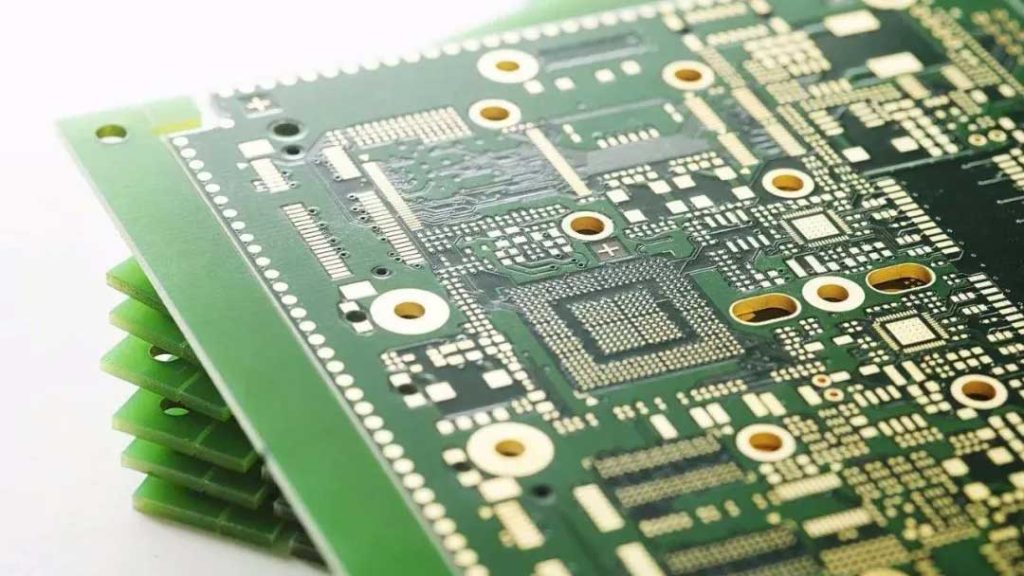

过孔在PCB设计中是一个看似简单但却十分重要的元素。然而，在高速PCB设计中，它们往往会给电路的性能和质量带来不小的负面效应。
本文将通过分析线路板过孔的寄生特性，为您介绍如何在设计中应对这些挑战，以确保电路的高性能和稳定性。
了解过孔的基本概念
在深入讨论如何优化PCB设计中的过孔之前，让我们先了解一下过孔的基本概念。过孔是一种连接不同层的电路的通孔，通常由钻孔和焊盘组成。
它们在PCB上起到了桥接电路的作用，使信号、电源和地线能够在不同层之间传递。
过孔的寄生效应
然而，过孔并不是一种完美的元件，它们会引入一些不希望出现的电气效应，这些效应被称为寄生效应。
寄生效应可能包括电感和电容，它们对于高速PCB设计来说可能会产生负面影响。以下是一些应对过孔寄生效应的关键策略：
1. 合理选择过孔尺寸
在设计PCB时，需要从成本和信号质量两个方面考虑过孔的尺寸。通常情况下，对于6-10层的内存模块PCB，选择10/20Mil（钻孔/焊盘）的过孔尺寸是一个不错的选择。
对于高密度的小尺寸板子，也可以尝试使用8/18Mil的过孔。需要注意的是，在目前的技术条件下，很难使用更小尺寸的过孔。对于电源或地线的过孔，可以考虑使用较大尺寸，以减小阻抗。
2. 使用较薄的PCB板
根据两个公式的讨论，使用较薄的PCB板有助于减小过孔的两种寄生参数。薄板可以减小电容和电感的值，从而减小寄生效应的影响。
3. 尽量减少信号走线的换层
为了减小过孔的寄生效应，电路板上的信号走线应尽量不换层，也就是说尽量不要使用不必要的过孔。信号走线的层数增加会增加信号的传输延迟和损耗。
4. 合理安排电源和地的过孔
电源和地的过孔要尽量就近打孔，过孔和管脚之间的引线越短越好，因为它们会导致电感的增加。同时，电源和地的引线要尽可能粗，以减小阻抗。
5. 放置接地的过孔
在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。甚至可以在PCB板上大量放置一些多余的接地过孔。这有助于改善信号的回路路径，减小寄生效应。
需要注意的是，在设计PCB时需要根据具体情况灵活变通。前面讨论的过孔模型是每层均有焊盘的情况，但有时可以将某些层的焊盘减小甚至去掉。
特别是在过孔密度非常大的情况下，可能会导致在铺铜层形成一个隔断回路的断槽，解决这样的问题除了移动过孔的位置，还可以考虑将过孔在该铺铜层的焊盘尺寸减小。
通过对线路板过孔寄生特性的分析，我们可以更好地理解它们对高速PCB设计的影响，并学会如何通过合理选择尺寸、使用薄板、减少信号走线的换层、合理安排电源和地的过孔以及放置接地的过孔等策略来减小其负面效应。
这些方法将有助于提高电路的性能和质量，确保设计的稳定性和可靠性。
常见问题解答
1. 过孔的寄生效应是什么？
过孔的寄生效应包括电感和电容，它们对于高速PCB设计可能会产生负面影响，如信号传输延迟和损耗。
2. 如何选择合适的过孔尺寸？
过孔尺寸的选择应从成本和信号质量两个方面考虑。通常情况下，对于不同层数的PCB，有不同的建议尺寸，但需要根据具体情况进行灵活变通。
3. 为什么要尽量减少信号走线的换层？
信号走线的层数增加会增加信号的传输延迟和损耗，因此应尽量减少信号走线的换层，以减小这些负面效应。
4. 电源和地的过孔如何合理安排？
电源和地的过孔应尽量就近打孔，过孔和管脚之间的引线要短，引线要尽可能粗，以减小阻抗。
5. 为什么要放置接地的过孔？
放置接地的过孔有助于改善信号的回路路径，减小寄生效应，提高电路的性能和质量。
