高速背板设计技巧

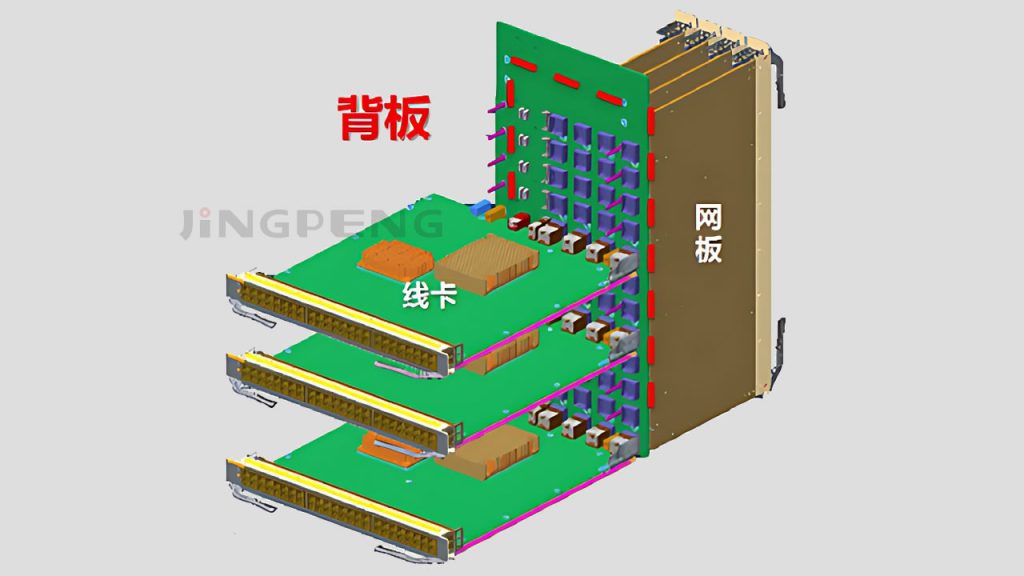

背板在PCB设计中扮演着重要的角色,特别是当需要将多块板连接到一个更大的系统并提供它们之间的互连时。背板的设计涉及许多方面,包括高速设计、机械设计、高压/大电流设计和射频设计等。本文将探讨高速背板设计的技巧。

高速背板设计技巧

背板设计简介

背板设计是一项复杂的任务,涉及多个角度和因素。在这个过程中,需要将多块板连接起来,确保信号的传输和完整性。考虑到每个子板可能需要通过背板连接多个安培的电流,以及背板需要支持高功率,背板设计需要充分考虑电源和接地策略。

所有涉及连接器、引脚分配和接线

背板设计的首要任务是连接器的选择和引脚排列。连接器的选择直接影响信号完整性和性能。引脚排列需要满足不同层上信号的布线需求,以避免交叉干扰。此外,引脚排列还应确保布线平滑,避免信号衰减。

考虑所有设计要求

在背板设计中,还需要考虑材料选择、机械要求、层数等。材料选择对于高速信号的传输至关重要,需要选择具有低损耗的层压板,以减少信号插入损耗。机械要求涉及正确放置子板连接器和使用导销以确保结构完整性。层数的选择将影响信号层和平面层的布局。

高速背板设计是一项复杂的任务,涉及众多设计要求和技巧。通过合适的引脚排列、材料选择、机械布局和电源策略,可以实现高可靠性和信号完整性。在设计过程中,需要平衡不同因素,以确保背板在连接多块板时保持高性能和稳定性。

无论是高速背板还是其他PCB设计,都需要经验丰富的设计团队和专业的设计工具。背板设计是一个挑战性的过程,但在合适的指导下,您可以克服难题,实现优质的设计。通过合适的策略和技巧,您可以成功地完成背板设计,并为PCB生产做好准备。


常见问题解答

1. 背板设计中最重要的因素是什么?
在背板设计中,最重要的因素之一是连接器的选择和引脚排列,它们直接影响信号完整性和性能。

2. 背板设计需要考虑哪些方面?
背板设计需要考虑材料选择、机械要求、电源和接地策略、层数等多个方面,以确保高可靠性和信号完整性。

3. 背板设计有哪些挑战?
背板设计涉及多块板的连接和高功率传输,因此需要充分考虑信号衰减、电源策略等挑战。

4. 如何保证高速信号的传输质量?
保证高速信号传输质量的关键在于选择低损耗的层压板,合理的引脚排列和布线,以及适当的电源和接地策略。

5. 背板设计需要什么样的团队和工具?
背板设计需要经验丰富的设计团队和专业的设计工具,以应对复杂的设计要求和挑战。
