从材料、制程和关键组件的角度来讨论FPCB的特性

柔性印刷电路板(FPCB),又称软板,在现今电子产品设计中变得越来越常见。它与硬质PCB或高密度互连(HDI)板形成了鲜明的材料对比,具备独特的软性、薄型、轻盈的特质。

本文将从材料、制程和关键组件的角度来讨论FPCB的特性,同时探讨其应用限制。

柔性印刷电路板

1. FPCB材料特性

FPCB具有柔软的材料特性,非常轻盈,构型极薄。它的材料可以经过多次挠曲而不会出现像硬质PCB那样的绝缘材断裂现象。然而,由于软板的软性塑料基材和导线布设方式,它无法承受高导通电流和电压。因此,在高功率的电子电路应用中,很少见到FPCB的设计。相反,在小电流、小功率的消费性电子产品中,FPCB的应用相当广泛。

2. FPCB的历史:从高科技到消费性电子

在20世纪60年代,FPCB的使用非常普遍,但当时FPCB的成本仍然很高,主要用于高科技、航天和军事领域。

然后,到了20世纪90年代末,FPCB开始大规模用于消费性电子产品,如移动电话、数码相机和便携式音乐播放器。

然而,2000年前后,FPCB的生产主要由美国和日本控制,这主要是因为FPCB的关键材料PI在这些国家的供应商控制下,加上材料本身的限制,导致FPCB的成本仍然很高。

3. FPCB的材料:PI(聚亚酰胺)的独特性能

PI又称聚亚酰胺,是FPCB的关键材料之一。它具有出色的耐热性,根据其分子构造和耐热性的不同,可以分为全芳香族PI和半芳香族PI。全芳香族PI属于直链型,具有不融和热塑性的特性,可以通过压缩和烧结成型。另一种半芳香族PI,如聚醚酰胺(Polyetherimide),一般具有热塑性,可以通过射出成型进行制造。

PI还可以作为垫圈、衬垫和密封材料使用,而bismale型PI可以用于FPCB的多层回路电路基板。全芳香族PI具有最高的耐热性,耐热温度可达250~360°C,而bismale型PI的耐热性稍低,一般在200°C左右。这些材料在高温环境下保持高度稳定,具有优异的耐药品性和摩擦磨耗特性,使它们成为FPCB的理想选择。

4. FPCB基板结构

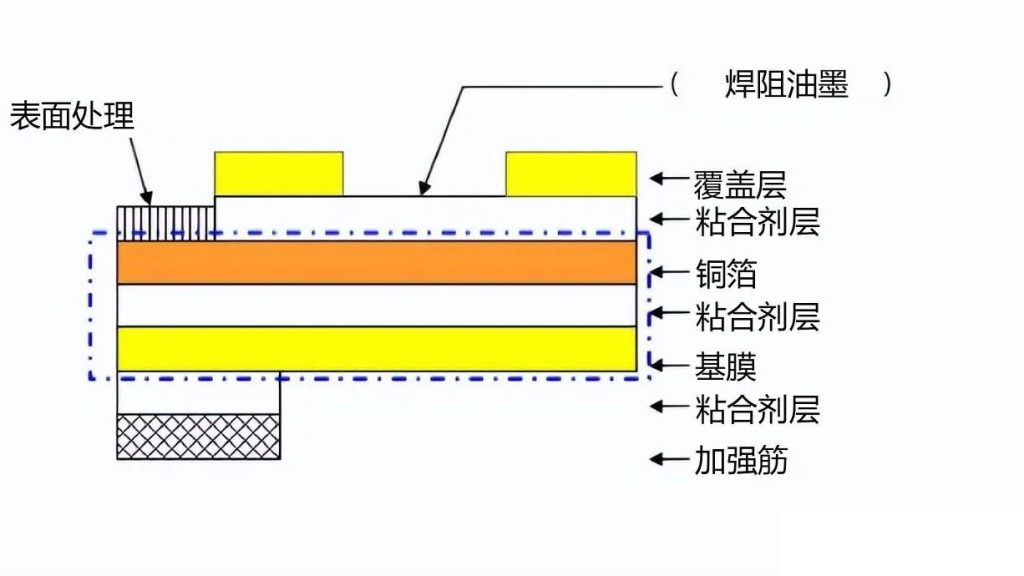

FPCB的基板结构相对简单,由上方的保护层、中间的导线层以及绝缘基材组成。绝缘基材通常使用聚酯(PET)和PI这两种材料,每种材料都有其优点和缺点。PET具有一定的耐热性和可挠性,而PI的耐热性更高。FPCB的基板结构关键在于绝缘特性,因为这决定了它的电气性能。

5. FPCB的制作材料与程序

制作FPCB涉及多个步骤,包括铜箔与基板的制备、穿孔、电镀、光阻涂布、曝光显影、溶剂蚀刻、接着剂涂布、覆盖层贴附、外型加工和连接点处理。其中,接着剂的选择和厚度占据了重要位置,压克力和环氧树脂是常用的接着剂类型。环氧树脂具有较低的耐热性,通常用于民用产品,而压克力具有高耐热性但较差的绝缘性能。

6. 针对高度挠曲应用的改善设计

FPCB的制程中,需要关注材料的特性和导线层的铜箔。铜箔可以是RA(Rolled Annealed Copper,热轧退火铜)或ED(Electro Deposited,电沉积)铜。RA铜的柔软性较好,适用于高度挠曲状态的FPCB。在FPCB的外型加工时,可能需要使用雷射切割等技术,这有助于实现特定形状的FPCB。对于需要与功能模块焊接的FPCB,还需要二次加工处理和补强板的设计。

7. 丰富多元的FPCB用途

FPCB在电子产品中有广泛的应用,用途包括引线路、印刷电路、连接器和多功能整合系统。它可以根据空间需求改变板材的形状,采用折叠或挠曲设计,以适应不同的电子设备。FPCB还用于防止电子设备的静电干扰问题,特别是在需要数据传输接口和I/O传输连接的场合,FPCB非常有用。

8. 常见问题解答(FAQ)

Q1: FPCB与硬质PCB有什么不同?

A1: FPCB是柔性印刷电路板,具有柔软、薄、轻的特性,适用于小功率电子产品。相比之下,硬质PCB更适用于高功率电子电路。

Q2: FPCB的材料是什么?

A2: FPCB的关键材料之一是聚亚酰胺(PI),具有出色的耐热性和耐药品性。绝缘基材通常使用聚酯(PET)或PI。

Q3: FPCB的制作过程是什么?

A3: 制作FPCB涉及多个步骤,包括铜箔制备、穿孔、电镀、光阻涂布、曝光显影、溶剂蚀刻、接着剂涂布、覆盖层贴附、外型加工和连接点处理。

柔性印刷电路板(FPCB)在现代电子设计中发挥着重要作用,特别是在小功率电子产品中。其独特的材料特性、制作流程和多元化的用途使其成为电子工程师的重要工具。

无论您是在开发消费性电子产品还是其他领域,通过敬鹏电子了解FPCB的特性和应用限制都可以帮助您更好地设计电路系统。
