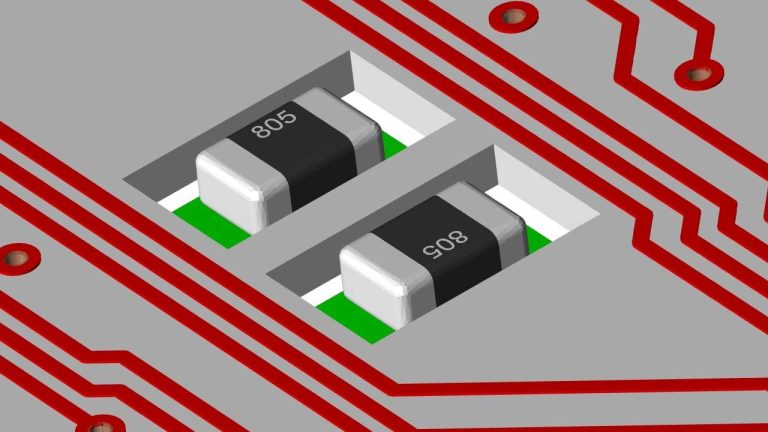

为什么要选择嵌入式无源元件？

1. 提高PCB的高密度

通常情况下，分立无源元件需要大量的空间，这导致PCB尺寸变大。

然而，在一些应用中，尤其是高密度互连（HDI）和堆叠埋孔（BUM）技术中，空间是宝贵的。

通过嵌入式无源元件，PCB的尺寸可以减小约25%，这意味着更少的通孔，更短的连接线，提高了PCB的高密度度。

传统的分立无源元件在PCB表面焊接，这可能会导致焊点故障。

而嵌入式无源元件的焊点更少，因此组装的可靠性更高。

此外，嵌入式元件受到PCB的保护，不容易受到湿气和有害气体的侵蚀，从而减少了无源元件的损坏几率。

通过嵌入式无源元件，电子互连的电气性能显著改善。

因为分立无源元件需要额外的连接，会产生寄生效应，如杂散电容和寄生电感。这些效应会对电路的性能产生负面影响。

嵌入式元件消除了这些效应，提高了电路的电气性能。

采用嵌入式无源元件的制造成本通常更低。

相对于其他制造方法，例如低温共烧陶瓷（LTCC），嵌入式无源元件可以节省元件成本、基板成本和组装成本。

而且，它们使用传统的PCB制造工艺，提高了生产效率。

然而，值得注意的是，嵌入式无源元件也存在一些局限性。

首先，对于大功能值的无源元件，需要开发特殊的嵌入式无源元件材料。

其次，控制嵌入式无源元件的功能误差可能会有一定难度，特别是在平面嵌入式无源元件中。

尽管有一些修整和控制方法，但并非所有的嵌入式无源元件都可以满足设计要求。

嵌入式无源元件是电子产品设计的重要趋势，因为它们提高了PCB的高密度、可靠性和电气性能，同时降低了成本。

但在选择和应用嵌入式无源元件时，制造商、设计师和工程师需要谨慎考虑材料、功能误差和其他因素。

只有这样，嵌入式无源元件才能充分发挥其优势。

什么是无源元件？

无源元件是电子电路中不产生能量的元件，包括电阻、电容和电感。

为什么选择嵌入式无源元件？

嵌入式无源元件可以提高PCB的高密度、组装可靠性和电气性能，同时降低成本。

嵌入式无源元件有哪些应用领域？

嵌入式无源元件广泛应用于高密度互连（HDI）和堆叠埋孔（BUM）技术中，例如智能手机、通讯设备和计算机。

如何控制嵌入式无源元件的功能误差？

控制嵌入式无源元件的功能误差通常需要采用激光修整和其他技术，但并非所有元件都适用。

嵌入式无源元件制造有哪些挑战？

嵌入式无源元件制造需要特殊材料和工艺，可能会面临材料选择、功能误差和成本等挑战。
