电路板外型加工对于要求精确的板材至关重要，特别是当涉及到正确的机电安装时。本文将探讨电路板外型加工的各种方法和其独特特点，以帮助您更好地理解这个关键的制造过程。
电路板外型加工的重要性
电路板的轮廓加工需要根据电路板的几何形状、生产数量、层数和材料来选择合适的方法。
以下是一些常见的轮廓加工方法：
剪切加工
剪切加工通常在剪板机上进行。这是一种适用于板材切割的方法，尤其适合对轮廓要求不高的电路板。
在剪切加工中，边界线被用作加工的基准，但它主要适用于直线轮廓。对于不规则部分，可以采用冲床或铣床进行加工。
这种方法通常用于生产多种类型、数量较少、外形要求不高的电路板。然而，它的精度相对较低，有时需要用砂纸进行打磨，以满足外形尺寸的要求。
平刃剪切
平刃剪板机包括两个刃口，其中下刀片固定在剪板机工作台上，而上刀片固定在剪板机滑块上。在剪切时，滑块上下运动，将板材分开。
这种方法适用于切割宽度较小、厚度较大的板材，但只能沿直线切割。
斜刀剪切
斜刀剪板机的原理与平刃剪板机相似，但上刀片倾斜，与下刀片形成夹角。与平刃剪板机不同，斜刀剪切只切割板材的一部分。
这种方法需要较少的切割力，但在切割覆铜箔基板等材料时需要小心，因为可能会导致横向裂纹。切割材料越厚，上下刀片之间的间隙和倾斜角度就越大，而薄基板材料的切割需要特别注意。
冲孔加工
冲孔加工通过凸模和凹模的间隙来实现。这种方法的间隙需要根据被加工电路板的材料厚度和外形尺寸进行合理设计，以确保获得具有一定精度的外形尺寸和几何尺寸。
一次性冲裁落料模可以采用复合模结构，具有高生产效率，适用于大批量生产。

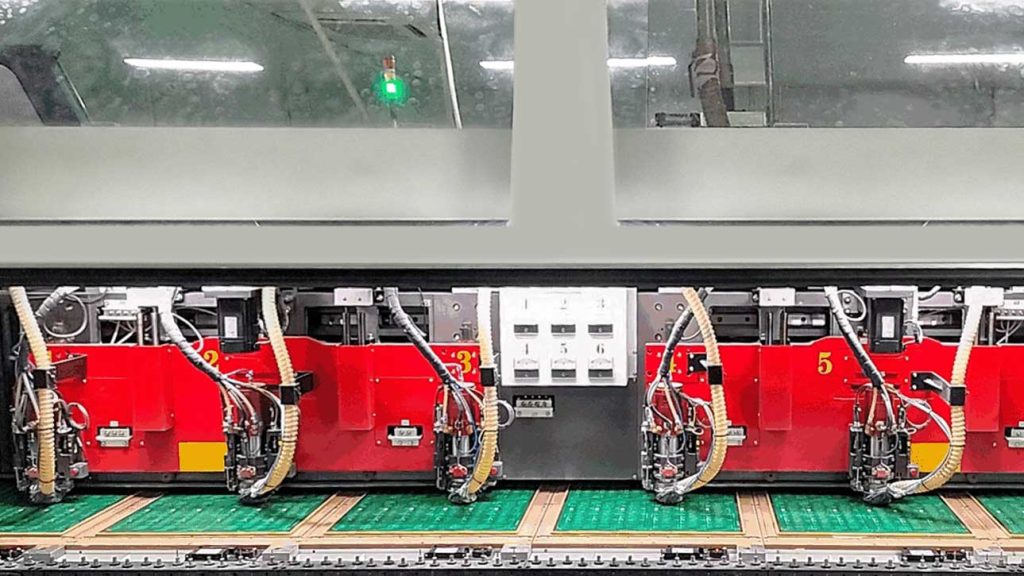

铣床加工
铣床加工是一种灵活的方法，适合自动化生产。铣床的铣刀呈圆柱形，适用于设计形状复杂的电路板和异形孔。
数控铣床能够高精度地加工各种形状和尺寸的电路板，特别适用于需要高精度的大批量生产。
数控铣床的工作台或主轴受程序自动控制，操作人员只需根据外形尺寸编程，从而提高了生产效率。
电路板制造商、PCB设计师和PCBA制造商将根据其需求选择适当的轮廓加工方法，以满足其设计和生产要求。
电路板的轮廓加工是制造电路板的关键步骤之一，对于确保电路板的质量和性能至关重要。
各种不同的加工方法，如剪切、冲孔和铣床加工，适用于不同类型的电路板。正确选择和实施轮廓加工方法对于确保电路板的准确性和性能至关重要。
希望本文的信息能够帮助您更好地理解电路板异形加工的方法和特点。
FAQ
1. 什么是电路板外型加工？
电路板的轮廓加工是制造电路板时将板材切割成所需形状和尺寸的过程。这是确保电路板质量和性能的重要步骤。
2. 电路板外型加工方法有哪些？
常见的电路板轮廓加工方法包括剪切、冲孔和铣床加工，每种方法都适用于不同的电路板类型。
3. 什么是平刃剪切和斜刀剪切？
平刃剪切和斜刀剪切是剪切加工方法的两种变体。前者适用于切割宽度小、厚度大的板材，而后者适用于切割较薄的板材。
4. 什么是冲孔加工？
冲孔加工是通过凸模和凹模的间隙来实现对电路板的穿孔加工，以获得特定的形状和尺寸。
5. 为什么数控铣床加工适合大批量生产？
数控铣床能够高精度地加工各种形状和尺寸的电路板，自动化程度高，适合大规模生产。
