1. 介绍碳膜PCB

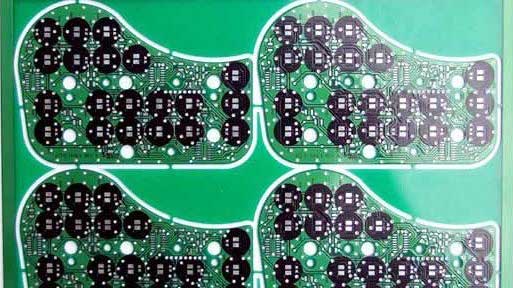

碳膜PCB（Carbon Film PCB）作为一种特殊的PCB类型，近年来备受关注。本文将深入探讨碳膜PCB的概述以及其生产工艺特点。

2. 碳膜PCB的兴起

随着电子产品的不断发展和多样化，对PCB的需求也在不断增加。

碳膜PCB作为一种具有永久性导电涂层的印制板类型，已经在市场上得到了广泛应用。

这种永久性导电涂层的特性使其成为电子设计人员的首选。

碳膜PCB在各种电子产品中取得突破性进展，尤其是在低电功率电子产品中。电视、电话、电子琴、游戏机、录像机等产品都采用了碳膜PCB。

此外，计算机键盘、卡片式计算机、微型录音机、电子测量仪器等领域也开始采用碳膜PCB，满足了不断增长的需求。

碳膜PCB采用简单的丝网印刷工艺，可在单面印制板上添加一层或两层导电图形，实现高密度布线。

这些印刷的导电图形不仅用作互连线，还可用作电阻器、按键开关触点和电磁屏蔽层。这种制造方法有以下特点：

碳膜PCB的发展伴随着技术规范的逐渐完善。国际电工委员会（IEC）和一些知名公司已经制定了碳膜PCB的技术规范。

中国电子行业也颁布了相关规范，如SJ/T11171-98《非金属化单双面碳膜印制板规范》，全面论述了碳膜PCB的技术条件和试验方法。

碳膜PCB作为一种高度灵活和多功能的PCB类型，在电子行业中具有广泛的应用前景。

其生产工艺特点使其在多个领域中表现出色。制造商、设计人员和PCBA制造商将继续推动碳膜PCB技术的发展和应用，以满足不断增长的电子市场需求。

碳膜PCB是一种印制电路板，具有永久性导电涂层，用于制作电线和电路。

碳膜PCB广泛应用于电视、电话、电子琴、游戏机、录像机等产品，以及计算机键盘、卡片式计算机、微型录音机和电子测量仪器等领域。

碳膜PCB采用丝网印刷工艺，可实现高密度布线，形成无互连孔的单面双层PCB。它还可以简化生产工艺，降低成本，适应大批量生产。

碳膜PCB的技术规范包括国际电工委员会（IEC）制定的标准，知名公司的规范以及中国电子行业颁布的相关规范，如SJ/T11171-98。

碳膜PCB在电子行业中有着广阔的应用前景。随着技术规范的不断完善，制造商、设计人员和PCBA制造商将继续推动其技术的发展，以适应不断增长的需求。
