在PCB线路板加工制造过程中，会碰到一种PCB孔破状态现象。本文将讨论造成这种PCB孔破的成因和解决方法。
文章目录
什么事孔破状态？

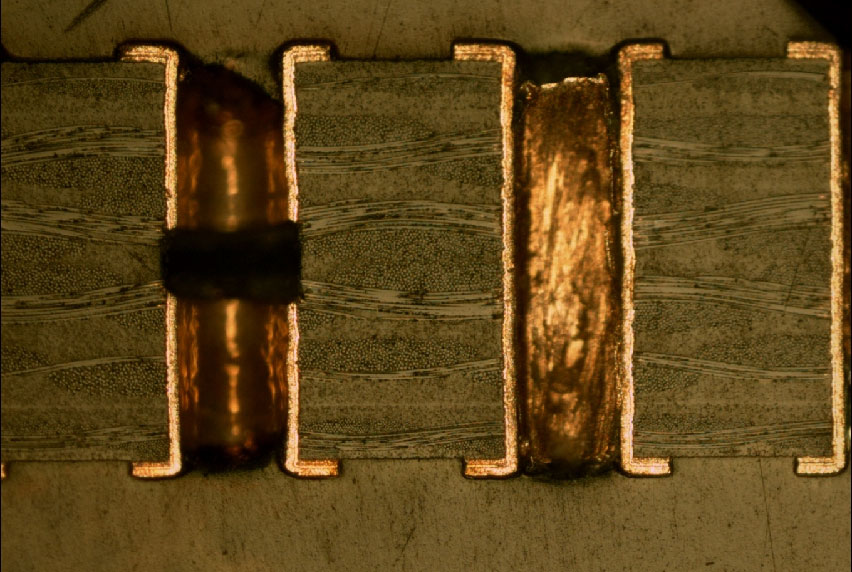

PCB孔破状态通常表现为点状分布而非整圈断路的现象，有时也被称为“楔型孔破”。
这种问题在PCB线路板加工中时常出现，它会导致电路板的不良品率上升。
接下来，我们将讨论导致孔破状态的3种常见原因以及解决这个孔破问题的3种有效方法。
原因1：除胶渣制程处理不良
孔破状态的常见原因之一是除胶渣制程处理不良。
在PCB线路板加工中，除胶渣制程通常涉及膨松剂处理和高锰酸盐的侵蚀作业。
这个过程的目的是清除胶渣并产生微孔结构，为后续工艺做准备。
原因2：氧化剂残留
然而，问题通常出现在对还原酸液的监控不足的情况下。残留的氧化剂可能会留在孔壁面上。
当电路板进入化学铜制程并进行微蚀处理时，残留的氧化剂再次受到酸的侵蚀，导致残留氧化剂区的树脂剥落。
原因3：整孔剂处理不当
这种情况下，受损的孔壁在后续的钯胶体和化学铜处理中不会发生反应，因此这些区域将呈现出无铜析出的现象。
基础没有建立，电镀铜当然就无法完整覆盖，从而产生点状孔破。
解决方法
要解决点状孔破问题，可以采取以下措施：
1. 严格监控除胶渣制程
确保除胶渣制程得到适当的监控和控制，包括膨松剂处理和高锰酸盐侵蚀作业。这将有助于减少胶渣问题的发生。
2. 提高还原酸液监控
加强对还原酸液的监控，确保氧化剂不会残留在孔壁上。这可以通过定期检查和测试来实现。
3. 增加整孔剂处理质量
确保整孔剂处理得当，以防止孔壁受损。这可能需要调整处理参数和工艺流程。
在PCB线路板加工中，每个环节都需要严格把控，因为化学反应有时候会在不注意的角落慢慢发生，从而破坏整个电路。
点状孔破状态虽然常见，但通过适当的监控和控制，可以有效地减少其发生率。
如果您正在进行PCB线路板加工，务必留意除胶渣制程、还原酸液监控和整孔剂处理，这将有助于提高产品质量和减少不良品率。
常见问题解答
1. 孔破状态会导致什么问题？
孔破状态可能导致电路板的不良品率上升，因为它会影响到电路连接的完整性。
2. 除胶渣制程为什么重要？
除胶渣制程的质量直接影响到后续工艺的顺利进行，它有助于清除胶渣并准备好孔壁表面。
3. 如何监控还原酸液？
监控还原酸液可以通过定期检查和测试来实现，确保氧化剂没有残留在孔壁上。
4. 除胶渣制程是否可以完全防止孔破状态？
虽然除胶渣制程可以减少孔破状态的发生率，但不能完全消除这种问题。因此，需要综合多种措施来降低风险。
5. 孔破状态对电路板的可靠性有何影响？
孔破状态可能导致电路连接不完整，从而影响电路板的可靠性和性能。因此，及早识别和解决这一问题至关重要。
