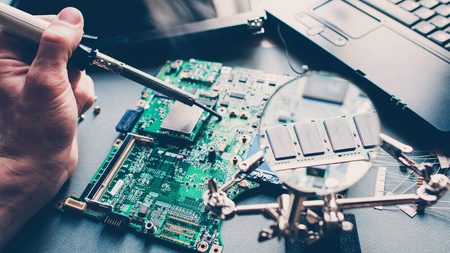

PCB抄板是指对现有电子产品或物理电路板进行PCB抄板的过程。与PCB设计不同，PCB拷贝是一种逆向研究方法。通过专业PCB逆向原理图软件等一系列逆向技术研究，衍生出产品PCB文件、BOM清单、SCH原理图文件等全套生产资料，进而用于产品克隆过程中。在多年的PCB抄板实践中，敬鹏电子积累了丰富的经验，掌握了上百种反推方法，并结合最新的PCB反推原理图软件，可为客户提供各种高频板反推原理图及修改、反推设计以及多层盲孔板反向绘制原理图、8层服务器电脑主板原理图反向设计、10层以上PCB文件反向绘制原理图等。
文章目录
PCB抄板过程中的注意事项
在进行PCB抄板时，有几个关键的注意事项需要牢记。下面是敬鹏电子总结的以下经验，希望能对PCB抄板过程中的工程师们提供一些帮助。
1. 合理划分功能区
在逆向设计好的PCB原理图时，合理划分功能区域可以帮助工程师减少一些不必要的麻烦，提高绘图效率。一般情况下，PCB板上具有相同功能的元器件会集中排列，这样功能划分可以为反推原理图提供方便、准确的依据。但是，这个功能区的划分并不是随意的。要求工程师对电子电路相关知识有一定的了解。首先找出一个功能单元的核心部件，然后根据路由连接找出同一功能单元的其他部件，形成功能分区。功能分区的形成是原理图绘制的基础。另外，在功能分区的过程中巧妙地运用了电路板上元器件的数量，有利于更快的进行功能分区。
2. 参考件对齐
参考零件可以说是原理图绘制开始时要用到的主要零件。参考件确定后，就可以根据这些参考件的管脚进行绘图，最大程度保证原理图绘制的准确性。对于工程师来说，参考件的确定并不是很复杂。一般选择在电路中起主要作用的元器件作为参考件。它们一般尺寸较大，针脚较多，便于绘图。例如集成电路、变压器、水晶管等都可以作为合适的参考件。
3. 正确区分线路，合理画出布线

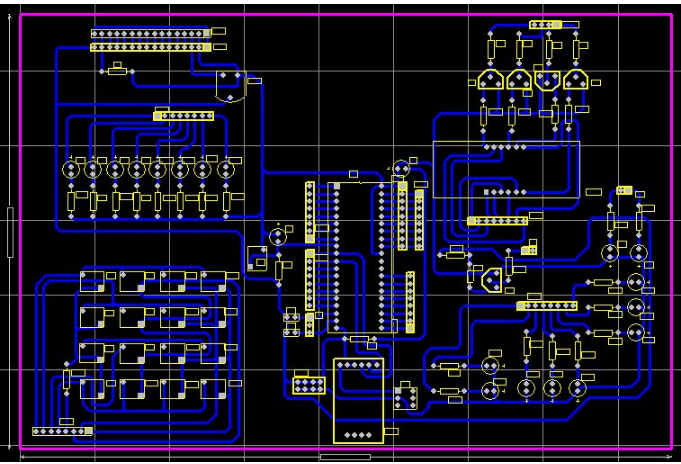

对于地线、电源线和信号线的区分，工程师还需要具备电源、电路连接、PCB布线等相关知识，这些电路的区分可以从元器件的连接、电路的宽度等方面进行分析铜箔与电子产品的特性。在布线图中，为避免线路交叉、互穿，地线可以使用大量的接地符号，各种线路可以使用不同颜色的不同线，以保证清晰识别，各种也可以使用特殊标记元器件，甚至单元电路都可以单独画出来，最后组合起来。
4. 掌握基本框架，借鉴类似原理图
工程师需要精通基本电子电路的框架构成和原理图绘制。不仅能直接画出一些简单经典的单元电路的基本组成形式，还能构成电子电路的整体框架。另外，同类型的PCB产品在原理图上存在一定的相似性，工程师可以充分借鉴相似的电路图，根据经验的积累来反推新产品的原理图。
5. 检查优化
原理图画好之后，经过测试验证，PCB原理图的逆向设计可以说是完成了。需要检查和优化对PCB分布参数敏感的元件的标称值。根据PCB文件图，需要对原理图进行比对、分析和检查，确保与文件图完全一致。如果在检查中发现原理图布局与要求不符，将对原理图进行调整，直至完全合理、规范、准确、清晰。
结论
PCB抄板作为一种逆向研究方法，在电子产品克隆和研发过程中扮演着重要的角色。通过合理划分功能区、参考件对齐、正确区分线路、合理画出布线以及掌握基本框架和借鉴类似原理图，工程师可以更好地完成PCB抄板任务。同时，检查优化的过程也是确保原理图准确性的重要环节。
