12个重要的PCB油墨技术性能指标

PCB油墨的品质对印刷电路板质量有着重要影响,本文将深入探讨PCB油墨的品质,包括其关键性能指标和对PCB制造的综合影响。

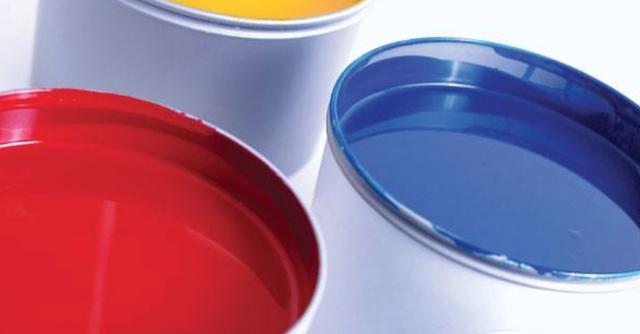

PCB油墨

理解PCB油墨的关键性能指标

1. 粘度

粘度是PCB油墨的关键性能之一。它指的是油墨受到外力推动产生的流动性。粘度的高低直接关系到印刷的顺畅程度。在PCB生产中,粘度通常以帕斯卡每秒(Pa·s)或毫帕斯卡每秒(mPa·s)来表示。粘度适中有利于印刷的准确性。

2. 可塑性

PCB油墨的可塑性是指它在受到外力作用后仍能保持其变形前的性质。良好的可塑性有助于提高印刷精度,确保印刷过程中不会发生变形或失真。

3. 触变性

触变性是指油墨在静置时呈胶状,但受到触动时粘度会发生变化的性质。这种性质使油墨在印刷时更易控制,有助于防止流动过度或过早。

4. 流动性

流动性指的是油墨在外力作用下向四周展开的程度。它与粘度、可塑性和触变性密切相关。流动性大的油墨容易扩散,而流动性小的油墨则容易出现结网和结墨现象。

5. 粘弹性

粘弹性是指油墨在刮板刮印后,被剪切断裂的油墨能够迅速回弹的性能。这有助于印刷的速度和质量。

6. 干燥性

油墨的干燥性要求在网版上干燥速度适中,但一旦转移到承印物上,要求干燥速度更快,以确保印刷质量。

7. 细度

细度指的是颜料和固体料颗粒的大小。PCB油墨通常要求颗粒大小小于10μm,以确保印刷的精细度。

8. 拉丝性

拉丝性表示油墨在被挑起时是否容易断裂成丝状。较长的墨丝可能导致印刷不良,因此需要控制拉丝性。

9. 透明度和遮盖力

透明度和遮盖力根据不同用途和要求而异。线路油墨、导电油墨和字符油墨通常需要具有较高的遮盖力,而阻焊剂则要求更灵活。

10. 耐化学品性

PCB油墨必须能够耐受酸、碱、盐和溶剂等化学品的影响,这要根据用途的不同制定相应的标准。

11. 耐物理特性

PCB油墨还必须满足一系列物理特性要求,包括耐外力划伤、耐热冲击、抗机械剥离等。

12. 使用安全和环保性

最后,PCB油墨还需要具备低毒、无臭、安全和环保型的特性,以确保操作者的安全和环境友好。

粘度和触变性:影响印刷精度的关键因素

在PCB油墨中,粘度和触变性是影响印刷精度的两个关键因素。粘度的高低直接影响印刷的顺畅程度,而触变性则影响油墨在印刷过程中的控制性。这两者需要平衡,以实现理想的印刷效果。

然而,经验表明,即使掌握了粘度的控制,有时仍无法达到理想的分辨率。触变性是另一个重要的因素,它在印刷精度方面起着关键作用。因此,在PCB油墨的制备和使用中,需要综合考虑这两个因素,以确保印刷过程的稳定性和印刷质量。

PCB油墨的品质是科学性、先进性和环保性的综合体现。它涉及多个性能指标,包括粘度、可塑性、触变性、流动性、粘弹性、干燥性、细度、拉丝性、透明度、遮盖力、耐化学品性、耐物理特性、使用安全和环保性等。

这些性能指标需要根据PCB制造的具体要求进行调整,以实现印刷的准确性和可靠性。

在PCB制造过程中,操作者需要密切关注粘度和触变性这两个关键因素,以确保印刷精度达到最佳水平。同时,为了提前发现问题并避免损失,应进行应变测试,以确定PCB板的应力是否在允许范围内。

通过科学管理和细致操作,可以确保PCB油墨的品质,从而提高电路板的质量和可靠性。

敬鹏电子作为一家专用的PCB生产厂家,所使用的是正规大品牌油墨,包括太阳油墨等,为产品的稳定可靠提供有力的品质保障。


常见问题解答

1. PCB油墨的粘度如何测量?

PCB油墨的粘度通常使用粘度测试仪器来测量。测试时需要指明测试条件,以确保结果的准确性。

2. 为什么触变性对印刷精度重要?

触变性影响油墨在印刷过程中的流动性和控制性,对于印刷精度至关重要。

3. 如何确保PCB油墨的环保性?

PCB油墨的环保性可以通过选择环保型材料和遵循相关环保标准来确保。

4. 为什么PCB制造中要进行应变测试?

应变测试可以帮助确定PCB板的应力水平,以预防可能的损伤和质量问题。

5. 如何提高PCB印刷的分辨率?

除了控制粘度和触变性,还可以通过优化印刷设备和工艺来提高PCB印刷的分辨率。
