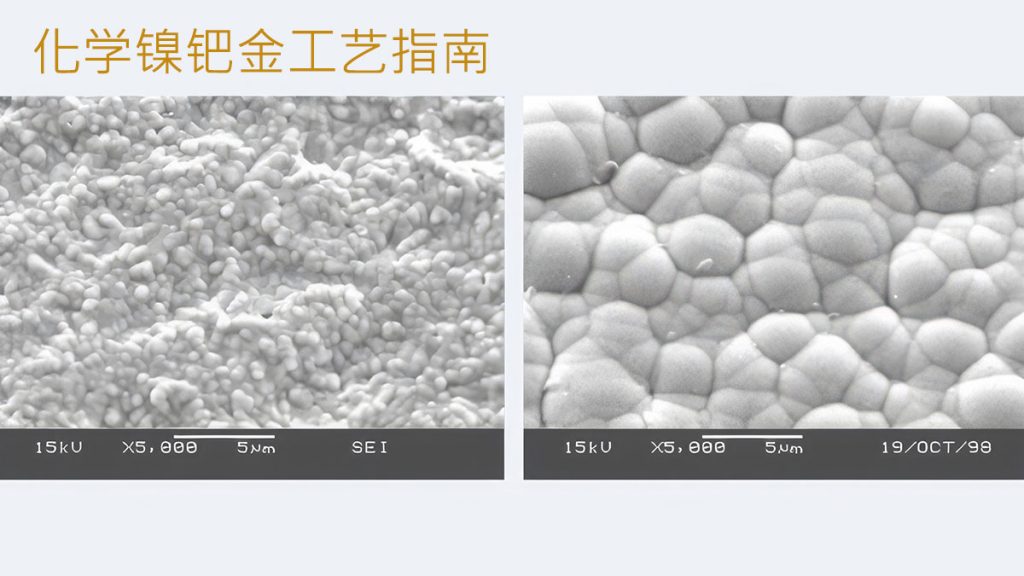

什么是化学镍钯金（ENEPIG）？
在高端电子制造领域，PCB（印制电路板）的表面处理工艺直接决定了产品的可靠性与使用寿命，而化学镍钯金（ENEPIG，Electroless Nickel Electroless Palladium Immersion Gold） 作为一种非选择性表面处理技术，凭借独特的多层镀层结构，成为众多高端场景的首选方案。
它的核心原理是通过化学沉积的方式，在 PCB 裸铜表面依次形成 “镍层 – 钯层 – 金层” 三层保护膜：底层镍层（厚度通常 2-5μm）为铜面提供物理屏障，防止铜原子扩散；中间钯层（厚度 0.1-0.5μm）是关键的 “过渡层”，既能阻止镍层氧化，又能增强金层与镍层的结合力；顶层金层（厚度 0.05-0.15μm）则赋予表面优异的可焊性与导电性，同时抵御外界腐蚀。这种多层结构协同作用，让 PCB 在复杂环境下仍能保持稳定性能。
化学镍钯金（ENEPIG）工艺流程全解析
化学镍钯金的工艺环节环环相扣，每一步的参数控制都直接影响镀层质量，其标准流程主要包括预处理、核心沉积、后处理三大阶段，具体步骤如下：
预处理：为镀层奠定 “洁净基础”
预处理的核心目标是去除 PCB 铜面的杂质与氧化层，确保后续镀层均匀附着。首先是除油工序：将 PCB 浸入碱性除油剂（pH 值 10-12，温度 40-50℃）中浸泡 3-5 分钟，通过化学作用溶解铜面的油污、指纹等有机杂质，随后用纯水洗 3 次，避免除油剂残留。
接下来是微蚀工序：采用过硫酸钠或硫酸 – 双氧水体系的微蚀液，在常温下对铜面进行轻微蚀刻（蚀刻量 0.5-1μm），目的是去除铜面的自然氧化层，同时形成粗糙的微观表面 —— 这种粗糙结构能增大镀层与铜面的接触面积，提升附着力，微蚀后同样需用纯水洗 2-3 次，确保铜面洁净。
最后是预活化工序：将 PCB 浸入稀盐酸或专用活化剂中（温度 25-30℃，时间 1-2 分钟），激活铜面的化学活性，为后续镍层沉积创造良好的反应条件，避免因铜面活性不足导致镀层结合不良。
核心沉积：依次形成 “镍 – 钯 – 金” 三层结构
沉镍工序是第一层关键镀层：将预处理后的 PCB 放入化学镍液中（主要成分是硫酸镍、次磷酸钠，pH 值 4.5-5.5，温度 80-90℃），通过化学反应让镍离子在铜面还原沉积，形成均匀的镍层。沉积时间通常 5-10 分钟，需严格控制温度与时间 —— 温度过低会导致镍层沉积缓慢、厚度不均，温度过高则可能让镍液分解，产生杂质影响镀层质量。
随后是沉钯工序：将沉镍后的 PCB 转移至化学钯液中（主要成分是氯化钯、胺类络合剂，pH 值 8-9，温度 40-50℃），化学钯液中的钯离子会在镍层表面发生置换反应，形成致密的钯层。这一步的关键是控制钯层厚度：过薄无法有效阻止镍层氧化，过厚则会增加成本，通常沉积时间 2-4 分钟，确保钯层厚度在 0.1-0.5μm 之间。
最后是沉金工序：采用置换型金液（主要成分是氰化金钾或硫脲金盐，pH 值 5-6，温度 30-40℃），让金离子与钯层发生置换反应，在钯层表面形成薄而均匀的金层。金层厚度通常控制在 0.05-0.15μm—— 无需过厚，因为钯层已提供足够保护，薄金层既能保证可焊性，又能大幅降低成本，沉积时间 1-3 分钟即可完成。
后处理：确保镀层稳定可靠
核心沉积完成后，需通过后处理进一步提升镀层稳定性。首先是水洗工序：用纯水洗 3-4 次，彻底去除 PCB 表面残留的化学药液（尤其是沉金后的氰化物残留，需严格清洗），每次水洗时间 1-2 分钟，水温控制在常温，避免高温导致镀层变色。
然后是干燥工序：将水洗后的 PCB 放入热风干燥箱中（温度 60-80℃，风速 2-3 级），干燥 5-8 分钟，确保 PCB 表面无水分残留 —— 若水分残留，可能导致镀层出现气泡或氧化斑点，影响外观与性能。干燥后需冷却至常温，再进行外观检测与后续加工。
化学镍钯金（ENEPIG）的四大核心性能优势
卓越的耐腐蚀性与可靠性：应对复杂环境
在汽车电子、工业控制等场景中，PCB 常面临高温、高湿、振动等恶劣条件，而化学镍钯金的多层结构能提供极强的防护能力。中间钯层的存在是关键 —— 它能有效阻止镍层与空气、水汽接触，避免镍层氧化产生 “镍锈”；同时，金层本身具有优异的化学惰性，能抵御酸碱腐蚀。
以汽车发动机控制单元（ECU）为例，采用化学镍钯金处理的 PCB，在 – 40℃-125℃的温度循环测试中，经过 1000 次循环后仍能保持稳定的导电性；在盐雾测试（5% NaCl 溶液，温度 35℃）中，72 小时内无明显腐蚀痕迹，远优于喷锡、OSP 等传统工艺，这也是它成为汽车电子首选表面处理工艺的核心原因。
优异的可焊性与兼容性：适配多元焊接需求
对于高端电子制造而言，可焊性直接影响焊接良率，而化学镍钯金的顶层金层能为焊料提供极佳的润湿性 —— 在回流焊过程中，金层会快速与焊锡融合，形成牢固的焊接点，且不会出现 “金脆” 现象（因金层薄，钯层能抑制金与锡的过度反应）。
同时，它还能完美适配环保焊接要求：无论是无铅焊锡（熔点 217℃）还是传统有铅焊锡（熔点 183℃），化学镍钯金的镀层都能保持稳定性能，不会因焊接温度变化导致镀层脱落或性能下降。此外，它还支持 “金线键合” 工艺，在半导体芯片封装中，金层能与金线形成可靠的键合连接，满足芯片与 PCB 的信号传输需求。
合理的成本控制：平衡性能与性价比
相较于 “沉金”（ENIG）工艺，化学镍钯金在成本上更具优势。沉金工艺依赖较厚的金层（通常 0.1-0.2μm）才能保证性能，而化学镍钯金因有钯层作为过渡，金层厚度可缩减至 0.05-0.1μm—— 金的价格远高于钯，这一调整能使贵金属成本降低 30%-50%。
同时，化学镍钯金的工艺稳定性高，良率通常能达到 98% 以上，减少了因镀层缺陷导致的返工与报废成本。对于大规模量产的消费电子（如 5G 基站设备、高端路由器）而言，这种 “高性能 + 低成本” 的平衡，使其成为极具竞争力的选择。
广泛的适用性：覆盖多领域高端需求
化学镍钯金的兼容性极强，能满足不同高端场景的特殊需求。在半导体行业，它可用于晶圆表面处理与芯片散热底板的陶瓷 DPC（直接镀铜）工艺，确保芯片与 PCB 的可靠连接；在通讯设备领域，HTCC（高温共烧陶瓷）管壳采用化学镍钯金处理后，能保证信号在高频传输（如 5G 的 3.5GHz、毫米波频段）中无明显衰减，提升通讯质量。
此外，它还适用于高频插拔接口场景（如 USB-C、HDMI 高端接口）—— 金层的低接触电阻与高耐磨性，能确保接口在数千次插拔后仍保持稳定的导电性，避免因接触不良导致的信号中断。
化学镍钯金（ENEPIG）的主要应用领域
汽车电子：保障关键部件稳定运行
汽车电子对 PCB 的可靠性要求极高，尤其是发动机控制单元（ECU）、自动驾驶传感器、车载雷达等关键部件，需在高温、振动、油污的环境下长期工作。化学镍钯金的耐腐蚀性与抗振动性，能有效避免这些部件因 PCB 故障导致的功能失效。
例如，车载雷达（工作频率 77GHz）的 PCB 采用化学镍钯金处理后，不仅能保证高频信号的稳定传输，还能抵御雷达工作时产生的局部高温（可达 100℃以上），确保雷达在车辆行驶过程中持续精准探测。
半导体与芯片封装：实现精密连接
在半导体芯片封装环节，化学镍钯金主要用于 “芯片 – PCB” 的连接与芯片表面保护。例如，在 CMOS 图像传感器（CIS）封装中，芯片的焊盘采用化学镍钯金处理后，能与金线形成可靠的键合连接，同时防止焊盘氧化，提升芯片的成品率；在功率芯片（如 IGBT）的散热基板上，化学镍钯金的镀层能增强散热基板与芯片的热传导效率，避免芯片因过热损坏。
通讯设备：适配高频与高可靠性需求
5G 基站、卫星通信设备等通讯终端，对 PCB 的信号传输性能与耐候性要求严苛。化学镍钯金的低接触电阻（金层电阻≤0.01Ω）与抗腐蚀能力，能确保信号在高频传输中无衰减，同时抵御基站户外工作时的风吹、雨淋、高温等环境影响。
以 5G 基站的 RRU（远端射频单元）为例，其内部 PCB 采用化学镍钯金处理后，在 – 30℃-60℃的户外环境中，能稳定工作 5 年以上，大幅降低基站的维护成本。
化学镍钯金（ENEPIG）面临的挑战与应对方案
工艺复杂度高：参数控制是关键
化学镍钯金的工艺流程涉及多道化学反应，每一步的温度、pH 值、时间等参数都需精准控制 —— 例如，沉镍时温度偏差超过 ±2℃，就可能导致镍层厚度不均；沉钯时 pH 值过低，会使钯层沉积速度过快，出现针孔缺陷。
为应对这一挑战，企业需采用自动化程度高的生产线：通过 PLC 控制系统实时监控各工序的参数，一旦出现偏差立即报警并调整；同时，定期对化学药液进行浓度检测（如沉镍液中的镍离子浓度、沉钯液中的钯离子浓度），当浓度下降 10% 时及时补充新药液，确保工艺稳定性。
不可返工性：增加成本风险
与 OSP 工艺不同，化学镍钯金的镀层一旦出现缺陷（如漏镀、针孔、变色），无法通过简单返修修复 —— 因为镀层与铜面结合紧密，强行去除会损伤铜面，最终只能报废整板，这无疑增加了生产成本与生产周期。
针对这一问题，需从 “预防” 入手：在工艺开始前，严格检测 PCB 基板的质量（如铜面平整度、无划痕）；在生产过程中，每完成一道工序都进行外观抽检（如沉镍后检查镍层是否均匀、无斑点）；同时，建立 “首件检验” 制度 —— 每批次生产前先制作 3-5 片首件，经检测合格后再批量生产，最大限度减少缺陷率。
化学镍钯金（ENEPIG）的未来发展趋势
随着电子制造向 “更高频、更微型、更可靠” 方向发展，化学镍钯金工艺也在不断优化升级。未来的核心发展方向主要有两个：一是材料优化，研发低钯、无氰的环保型化学药液 —— 例如，采用新型络合剂替代氰化物，降低对环境的污染；同时，通过调整镍钯合金比例，在保证性能的前提下减少钯的用量，进一步降低成本。
二是工艺效率提升：通过改进化学药液的配方与设备结构，缩短沉积时间 —— 例如，将沉镍、沉钯的总时间从传统的 7-14 分钟压缩至 5-10 分钟，提升量产效率；同时，开发 “一体化生产线”，实现预处理、沉积、后处理的连续作业，减少 PCB 在各工序间的转移时间，降低二次污染风险。
此外，在新兴领域（如新能源汽车的车载储能系统、航空航天电子设备），化学镍钯金的应用也将进一步拓展 —— 这些领域对 PCB 的耐高压、耐辐射性能要求更高，而通过调整镀层厚度与成分（如增加镍层厚度至 5-8μm），化学镍钯金完全有能力满足这些严苛需求，成为更多高端场景的 “性能守护者”。
常见问题
镀层厚度不均匀
在化学镍钯金工艺中，镀层厚度不均匀是一个常见问题，它会对产品的性能和可靠性产生严重影响。造成这一问题的原因是多方面的，镀液的浓度分布不均是一个重要因素。
镀液循环过程中，如果循环系统设计不合理，可能会导致部分区域镀液浓度过高或过低，从而使得不同位置的镀层厚度出现差异 。镀件在镀槽中的位置和摆放方式也会影响镀层厚度。
果镀件之间距离过近或摆放角度不当，会造成电场分布不均匀，影响金属离子的沉积速率，导致镀层厚度不一致 。
为解决这一问题，首先需要优化镀液循环系统，确保镀液在镀槽内均匀分布。可以通过合理设计循环管道、增加搅拌装置等方式，提高镀液的流动性和均匀性 。
镀件的摆放上，要严格按照工艺要求进行，保证镀件之间有足够的空间，避免相互干扰。定期对镀液进行检测和调整，根据镀液浓度的变化及时补充或调整化学药剂，确保镀液成分的稳定性 。
黑垫现象
黑垫现象是化学镍钯金工艺中备受关注的问题，其本质是镍层的腐蚀和氧化，主要原因是镍层中的磷含量过高以及钯层与镍层之间的界面反应。
镍层中的磷含量过高时，镍层的耐腐蚀性会下降，在后续的使用过程中，容易被氧气、水分等腐蚀性物质侵蚀，导致镍层表面氧化，形成黑色的氧化膜 。钯层与镍层之间的界面反应也可能引发黑垫现象。
化学镀过程中，如果钯层与镍层之间的结合力不足，或者在后续的热处理等工艺中，界面处发生化学反应，都可能导致镍层的腐蚀和氧化 。
为有效预防黑垫现象，需要严格控制镍层中的磷含量，通过优化镀液配方和工艺参数，确保镍层中的磷含量在合适的范围内 。
高钯层与镍层之间的结合力也至关重要，可以通过改进活化工艺、调整镀液成分等方式，增强钯层与镍层之间的化学键合，减少界面反应的发生 。在产品的存储和使用过程中，要注意环境条件的控制，避免产品暴露在高温、高湿度等恶劣环境中，减少镍层被氧化的风险 。
金层厚度不稳定
金层厚度不稳定是化学镍钯金工艺中常见的质量问题，它会影响产品的可焊性和导电性。镀液中的金离子浓度波动是导致金层厚度不稳定的主要原因之一。
生产过程中，如果镀液的补充和调整不及时，或者镀液中的杂质含量过高，都会影响金离子的浓度，从而导致金层厚度的变化 。沉积时间和温度的控制不准确也会对金层厚度产生影响。沉积时间过长或过短，都会使金层厚度偏离设计要求；温度的波动则会影响金离子的沉积速率，导致金层厚度不均匀 。
针对这一问题，要建立完善的镀液管理体系，定期对镀液中的金离子浓度进行检测和调整，确保镀液成分的稳定 。精确控制沉积时间和温度，采用自动化控制系统，实时监测和调整工艺参数，避免因人为因素导致的误差 。
强对镀液的过滤和净化，去除镀液中的杂质，保证镀液的纯净度，为金层的均匀沉积提供良好的条件 。
